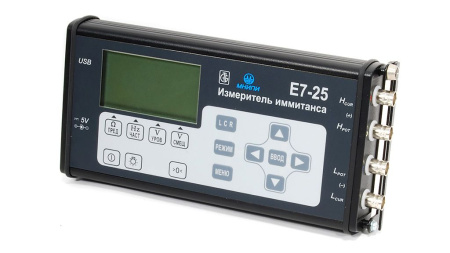

Измеритель RLC Е7-25 – портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот. Измеряемые параметры Е7-25: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления (Z), реактивное сопротивление(Хs), угол фазового сдвига (φ), ток утечки (I), температура Т, относительная влажность RH.
Объекты измерения Е7-25: изолированные и заземленные, конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Е7-25 может измерять физические величины: температуру Т и относительную влажность RH.
Использование Е7-25: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств, нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.
| Параметр | Значение |
| Диапазоны измеряемых величин | |
| Емкость Cs Cp | 10-15 – 1 Ф |
| Индуктивность Ls Lp | 10-12 - 104 Гн |
| Активное сопротивление Rs Rp | 10-5 - 109 Ом |
| Реактивное сопротивление | 10-5 - 109 Ом |
| Модуль комплексного сопротивления | 10-5- 109 Ом |
| Проводимость | 10-11 – 10 См |
| Добротность, фактор потерь | 10-4 - 104 |
| Угол фазового сдвига комплексного сопротивления | -180° - +180°104 |
| Ток утечки | 10-9 - 10-2 А |
|
Прочие характеристики |
|
| Базовая погрешность | L, C, R: ± 0,15 % |
| Т: ± 0,6 °С | |
| Рабочие частоты | 25 Гц – 1 МГц |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала (с.к.з.) | 40 мВ, 1В |
| Напряжение смещения на измеряемом объекте | 0 - 63 В |
|
Общие данные |
|
| Интерфейс | USB 2.0 |
| Потребляемая мощность | 5 В · А |
| Габаритные размеры | 225x110x35 мм |
| Масса |
0,8 кг |
