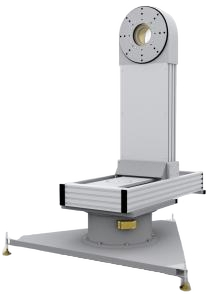

В основе опорно-поворотных устройств (ОПУ) и сканеров ближнего поля производства ТЕСАРТ лежат электромехатронные модули движения (ЭМД) собственной запатентованной разработки. На основе данных решений возможно построение сколь угодно сложных устройств позиционирования. Их несущая способность лежит в диапазоне от килограмма до нескольких тонн, скорости перемещения от миллиметров в минуту до метров в секунду, точности позиционирования до десятков микрон и единиц угловых минут. Основная область применения – антенные измерения.

Основным преимуществом позиционеров, построенных на ЭМД собственной разработки является отсутствие механического редуктора, что обеспечивает бесшумность их работы, регулируемую в широких пределах скорость перемещения, высокую точность и высокую надежность. Разработаны и изготавливаются модули трех типов: круговые, линейные и секторные.

При этом круговые модули могут быть выполнены с полым валом, что позволяет размещать по центру привода коаксиальный вращающийся переход, прокладывать силовые и управляющие кабели, исключая необходимость их перегибов.

Технические характеристики

Технические характеристики (количество осей перемещения, диапазон перемещений и скоростей, точность установки в заданное положение и т.д.) опорно-поворотных устройств подбираются на основе требуемых видов измерений. Используемые электромехатронные модули собственной разработки и стандартные конструктивные решения позволяют разработать и изготовить позиционер с практически неограниченными возможностями

Совместно со специализированным ПО и измерительной аппаратурой данная конструкция ОПУ позволяет проводить измерения следующих характеристик радиоизлучающей аппаратуры:

• амплитудные и фазовые диаграммы направленности по основной и кроссовой поляризации (объёмные и сечения);
• поляризационные характеристики;
• коэффициент усиления;
• коэффициент направленного действия;
• координаты фазового центра;
• ширина диаграммы направленности по заданному уровню;
• восстановление амплитудно-фазового распределения в апертуре антенны;
• групповое время запаздывания в антенне сигнала;
• входное сопротивление.

Комплектация

В стандартный набор поставки входит опорно-поворотное устройство (ОПУ), контроллер управления и эксплуатационная документация, содержащая перечень команд управления устройством.

В соответствии с техническим заданием возможна поставка ОПУ в комплекте со следующими дополнительными элементами:

• векторный анализатор цепей (ВАЦ);
• программное обеспечение (ПО), выполняющее функции калибровки, юстировки, автоматизации процесса измерения и отображения результатов;
• комплект передающих и эталонных антенн;
• набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

Специализированное ПО позволяет осуществлять управление комплексом и сбор данных со всех его элементов. Работа с ПО предполагает измерение характеристик как в автоматическом, так и в ручном режимах управления.
В программном обеспечении имеется возможность проводить юстировку по нескольким параметрам, калибровку, а также создавать базы данных эталонных антенн и профилей настроек – все эти функции позволяют снизить погрешность при проведении многократных измерений и обеспечить повторяемость измеряемых характеристик.

Интуитивный интерфейс позволяет проводить обучение оператора в короткие сроки.

Программное обеспечение имеет удобный генератор отчётов, в котором можно выбирать формат сохранения данных и структуру отчёта; совместимо с векторными анализаторами цепей ведущих мировых и отечественных производителей
