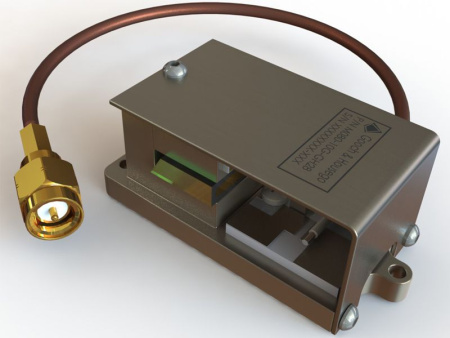

Акустооптические затворы I-QS080-1C10G-8-GH28 компании GOOCH&HOUSEGO, с частотой управляющего сигнала 80 МГц и антирефлексным (AR) покрытием, предназначены для модуляции добротности, в спектральном диапазоне 1030 - 1064нм.
Затвор I-QS080-1C10G-8-GH28 на основе кристаллического кварца, с активной апертурой 1 мм и временем нарастания 113 нс/мм. Используется высший сорт кристаллического кварца, для повышения эффективности и термической стабильности.
Это компактные затворы с кондуктивным охлаждением, применяются преимущественно для накачки твердотельных лазеров Nd:YAG & Nd:YVO4, с коротким резонатором, в качестве активной среды, которых используется алюмо-иттриевый гранат («YAG», Y3Al5O12) легированный ионами неодима (Nd).
Оптический сигнал на входе не должен превышать 10 ватт в непрерывном режиме (CW).
В дополнении к указанной спецификации мы также можем предложить альтернативные длины волн, частоты модуляции, активные апертуры и широкий спектр индивидуальных конфигураций корпуса
Особенности
- Кондуктивное охлаждение
- Компактный дизайн
- Высокий порог повреждения
- Высокая эффективность
- Возможность изготовления АО затворов с заказной конфигурацией
Применение
- Обработка материалов
- Гравировка
- Сверление
- Обработка поверхностей
- Маркировка
- Модуляция добротности (Q Switching)
|
Параметр |
Значение |
Ед. измерения |
|
Материал |
Кристаллический кварц |
|
|
Спектральный диапазон |
1030-1064 |
нм |
|
Частота модуляции |
80 |
МГц |
|
Антирефлексное (AR) отражающее покрытие |
< 0,2% поверхности |
|
|
Оптическая поляризация |
линейная |
|
|
Акустический режим |
сжимающий |
|
|
Амплитудная модуляция потерь |
>85% |
|
|
Порог повреждения |
> 1 |
ГВ/см2 |
|
Активная акустическая апертура |
1 |
мм |
|
Время нарастания (10-90%) |
113 |
нс/мм |
|
Угол рассеяния |
14,9 |
мрад |
|
Уровень мощности оптического сигнала |
10 |
Вт |
|
Входное сопротивление |
50 |
Ом |
|
Коэффициент стоячей волны по напряжению |
< 1.2:1 |
|
|

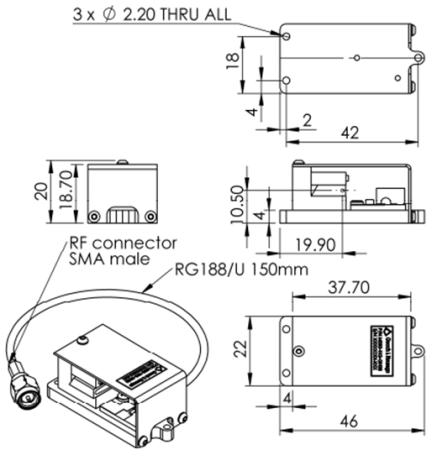

Корпус |
GH28 |
|
|
Охлаждение |
Кондуктивное охлаждение. |
|
