E-651 является настольным контроллером для управления низковольтными многослойными пьезоактуаторами изгиба, которые оснащёны тензометрическим датчиком для реализации обратной связи. Контроллеры серии E-651 доступны с одним и двумя каналами.
Управление пьезоактуаторами осуществляется путём подачи сигнала на BNC разъём «Control In» от -5 до +5 В. С разъёма «PZT and sensor» на пьезоактуатор подаётся усиленный сигнал (1 контакт – заземление, второй +60 В, третий от 0 до +60 В), а также принимается сигнал с датчика положения.
При подаче напряжения, превышающего допустимые границы, срабатывает индикатор «OFL» на передней панели.
Для регистрации положения пьезоактутора существует возможность считывать сигнал с BNC разъёма «Sensor monitor» (от 0 до 10 В, 5 В – среднее положение – смещение 0 мкм), который пропорционален деформации пьезоактуатора.
Вместе с контроллером E-651 в комплект поставки входит блок питания C-890.PS, кабель от которого подключается к разъёму на задней панели контроллера

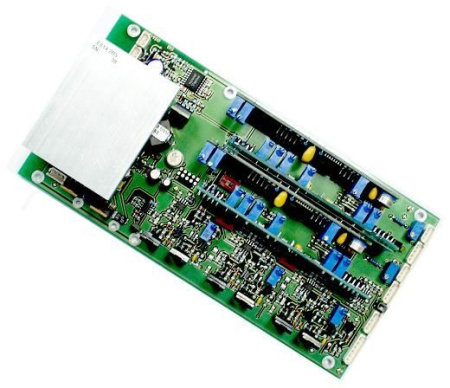

Существует альтернативный вариант управления в виде OEM платы E-614.2BS, обладающей аналогичной функциональностью, что и двухканальный настольный контроллер E-651.2S. Блок питания C-890.PS в комплект поставки к E-614.2BS не входит.
|
Параметр |
Значение |
|
Число каналов |
2 |
|
Максимальная выходная мощность |
1Вт/канал |
|
Средняя выходная мощность |
0.5 Вт/канал |
|
Пиковый выходной ток (5 мс) |
36 мА |
|
Средний выходной ток |
18 мА |
|
Коэффициент усиления по напряжению |
6 |
|
Полярность |
положительная |
|
Диапазон управляющего напряжения |
от -5 до +5 В |
|
Диапазон выходного напряжения |
от 0 до +60 В |
|
Настройка смещения по постоянному току |
От 0 до +60 В от внешнего источника сигнала (не включен в комплект поставки) |
|
Входное полное сопротивление |
100 кОм |
|
Аналоговый вход |
Встроенный разъём |
|
Выходной разъём для подключения пьезоактуатора изгиба |
Раздельные разъёмы для выходного напряжения и сигнала с датчика |
|
Тип датчика, сигнал с которого обрабатывается контроллером |
тензометрический |
|
Напряжение питания для датчика |
5 В (постоянный ток), настраиваемое |
|
Частота среза фильтра низких частот |
100 Гц/5 кГц (настраиваемая) |
|
Диапазон выходного напряжения для определения положения пьезоактуатора |
от 0 до +10 В |
|
Тип разъёма для считывания сигнала с датчика |
Встроенный разъём |
|
Габариты |
Плата без корпуса, 100х40х200 мм |
|
Масса |
0.30 кг |
|
Напряжение питания |
От 14 до 16 В (постоянный ток) |
