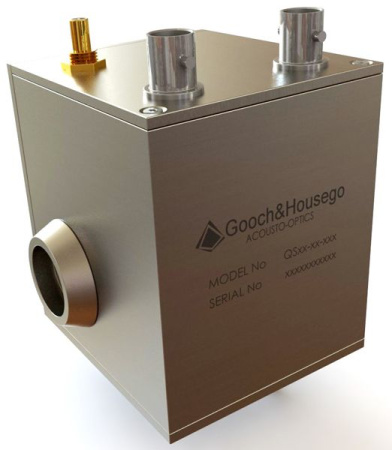

Акустооптические затворы серии Super Q-SwitchAOQS компании GOOCH&HOUSEGO, с частотой управляющего сигнала до 27,12 МГц и антирефлексным (AR) покрытием, предназначены для модуляции добротности, на длине волны 1064нм.
Затворы Super Q-SwitchAOQS с водяным охлаждением, на основе кристаллического кварца, с активной апертурой от 1,6 до 6,5 мм.
Предназначены для использования в высокомощных лазеров Nd:YAG, в качестве активной среды которых, используется алюмо-иттриевый гранат («YAG», Y3Al5O12) легированный ионами неодима (Nd).
Благодаря сочетанию высшего сорта кристаллического кварца, высококачественной оптической полировки и внутреннего антиотражающего покрытия, АО затвор серии Super Q-SwitchAOQS - обладает низкими вносимыми потерями и высоким порогом повреждения.
В стандартной спецификации возможны вариации ВЧ частоты от 24 до 27,12 МГц, активной апертуры от 1,6 до 6,5 мм и акустического режима.
В дополнении к указанной спецификации мы также можем предложить альтернативные длины волн, частоты модуляции, активные апертуры и широкий спектр индивидуальных конфигураций корпуса.
Особенности
- Высокий порог повреждения
- Низкие вносимые потери
- Расширенный температурный диапазон
- Возможность изготовления АО затворов с заказной конфигурацией
Применение
- Обработка материалов
- Гравировка
- Сверление
- Маркировка
- Обработка поверхности
- Медицина (хирургия)
- Модуляция добротности (Q Switching)
|
Параметр |
Значение |
Ед. измерения |
|
Материал |
Кристаллический кварц |
|
|
Длина волны |
1064 |
нм |
|
Частота модуляции |
24 |
МГц |
|
Антирефлексное (AR) отражающее покрытие |
< 0,2% поверхности |
|
|
Акустический режим |
режим сжатия (двойной, ортогональный) |
|
|
Активная акустическая апертура |
1,6 /2 /3 /4 /5/ 6,5 |
мм |
|
Время нарастания / спада |
113 |
нс/мм |
|
Материал канала водяного охлаждения |
Алюминий (настоятельно рекомендуется использование деионизированной воды) |
|
|
Рекомендуемая температура воды |
от +22 до +32 |
°C |
|
ВЧ номинальная мощность (максимум) |
2х50 Вт, непрерывный режим (CW), максимум |
|
|
Фактический расход воды |
>190 |
см3/мин |
|
Коэффициент стоячей волны по напряжению |
< 1.3:1 (при 0 дБм) |
|
|
Охлаждение |
Водяное охлаждение. |
|
