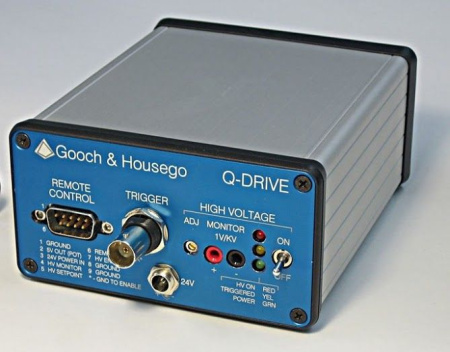

Компактный драйвер ячеек Поккельса серии Q-Drive обладает множеством особенностей, которыми отличаются более крупные и дорогие устройства этого типа. Лицевая панель имеет целый набор элементов контроля включая высоковольтный переключатель, изменение напряжения с помощью встроенного регулировочного элемента, различные индикаторы, такие как светодиоды "вкл. питание", "в работе" и "высокое напряжение".
Так же в устройстве присутствует разъем для удаленного управления, обеспечивающий удобный удаленный доступ ко всем функциям драйвера таким как настройка выходного напряжения внешним потнциометром или входным напряжением, включение/выключение высоковольтного режима, контроль высоковольтного сигнала.
В дополнение к 24 В гнезду постоянного тока, используемого источником питания входящим в комплект, есть еще один 24 В входной разъем для постоянного тока, входной триггер с сопротивлением 50 Ом с изоляцией до 1500 вольт, и разъемы для контроля напряжения на 1 В/кВ.

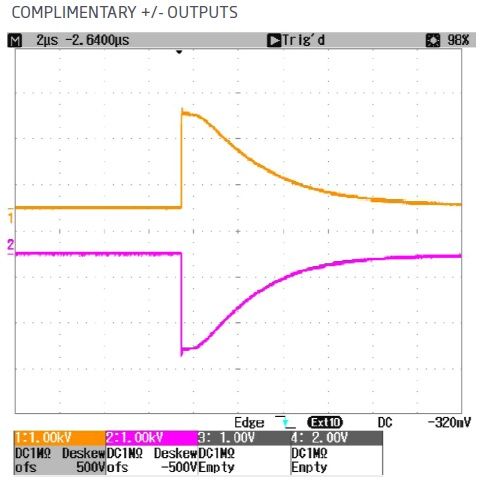

Дифференциальный выход исключает наличие постоянного высокого напряжения между выходными клеммами, производящих максимум 2.25 кВ, повышая безопасность и снижая нагрузку на изоляцию.
Особенности:

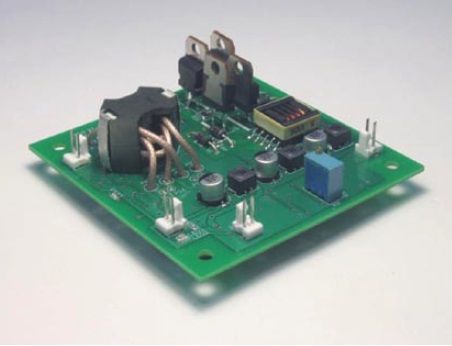

- Возможна поставка версии устройства с "открытой схемой" для дальнейшего использования в комплексном оборудовании.
- Высокая надежность
- Компактность
- В комплект входит источник питания с постоянным напряжением 24 В
- Индикаторы и элементы контроля на лицевой панели включают:
– входной триггер с сопротивлением 50 Ом с изоляцией до 1500 вольт
– высоковольтный переключатель
– светодиоды-индикаторы "вкл. питание", "в работе" и "высокое напряжение".
– встроенного регулировочный элемент для изменения напряжения
– контроль высоковольтного сигнала 1 В/кВ
– разъем для удаленного контроля
- Единая точка доступа ко всем функциям дарйвера:
– Удаленная настройка высоковольтного сигнала внешним потенциометром или приложенным напряжением
– Включение/выключение высоковольтного режима
– Контроль высоковольтного сигнала
Применение:
- Производство комплексного оборудования
- Исследовательская деятельность
- Образовательная деятельность
- Военная промышленность
| Параметр | Значение |
| Выходное напряжение (настраиваемое) | 1,5 - 4,5 кВ |
| Выходное постоянное напряжение | 0 В |

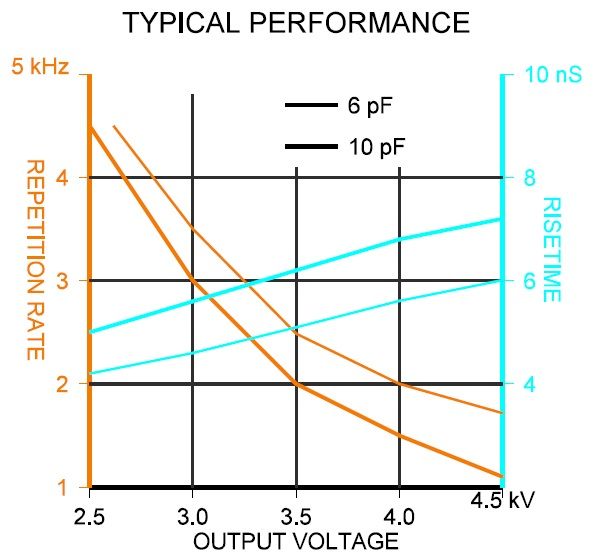

| Частота повторения (зависит от нагрузки и выходного напряжения) | до 5 кГц |

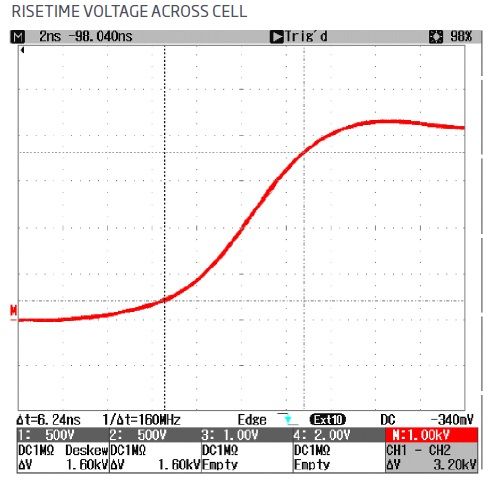

| Время установления выходного импульса (зависит от нагрузки и выходного напряжения) | 5 - 7 нс |

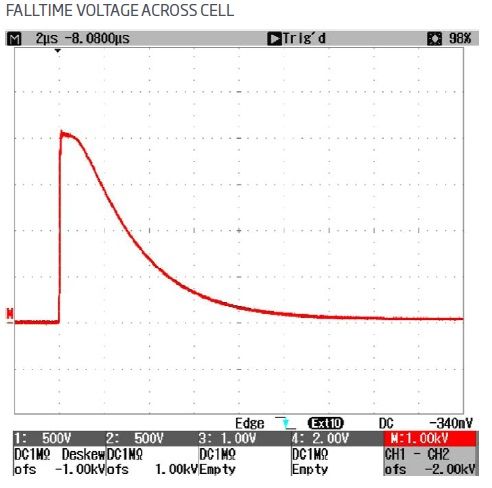

| Форма выходных импульсов | дифференциальные +/- импульсы, экспоненциально затухают с временной константой 7 мкс (возможно запросить изготовителя об изменении временной константы) |
| Напряжения источника питания (постоянное напряжение) | 24 В |
| Сила тока источника питания (постоянный ток) | 250 мА |
| Входной триггер (нагрузка 50 Ом) | 5 В |
