Перестраиваемые акустооптические фильтры серии TF950-500-1-5-NT2 компании GOOCH&HOUSEGO, предназначенные для пропускания оптического излучения в спектральном диапазоне длин волн от 700 -1200 нм.
Перестраиваемый фильтр серии TF950-500-1-5-NT2 изготовлен из анизотропного диоксида теллура (TeO2), с преобразователем из ниобата лития (LiNbO3), предназначен для спектроскопических применений. Активная оптическая апертура 5 мм.
Модулятор в сборе должен быть установлен на зажимном приспособлении (зафиксирован), чтобы обеспечить достаточную регулировку с целью повышения до пика эффективность модуляции.
Модулятор может управляться любым драйвером с генератором с кварцевой стабилизацией частоты или синтезированным генератором с стабильностью частоты <0.02% и номинальным сопротивлением 50 Ом. Однако рекомендуется использование драйвера NEOS, для систематического достижения оптимальной производительности.
В дополнении к указанной спецификации мы также можем предложить альтернативные длины волн, частоты модуляции, активные апертуры и широкий спектр индивидуальных конфигураций корпуса
Особенности
- Спектральный диапазон 700 - 1200 нм
- Высокая скорость, запоминающее устройство
- Ограниченное разрешение
- Твердотельные технологии
Применение
- Спектроскопия
- Лазерный тюнинг (настройка)
- Сверхбыстрые лазерные системы
- Волоконно-оптические системы
|
Параметр |
Значение |
Ед. измерения |
|
Материал |
диоксид теллура (анизотропный) |
|
|
Спектральный диапазон |
700-1200 |
нм |
|
Акустический режим |
квази-коллинеарный медленный сдвиг |
|
|
Частота |
34 - 61 |
МГц |
|
Разрешение (FWHM) |
0,8 |
нм при 950 нм |
|
Расхождение пучка |
> 2,6 - 2,8 |
градус |
|
Рекомендуемый диаметр пучка |
3,2 |
мм |
|
Поляризация |
Линейная, вертикально по отношению к основанию |
|
|
Дифракционная эффективность |
>75% |
|
|
Зона обзора |
± 2 |
градус |
|
Активная акустическая апертура |
5 |
мм |
|
Разрешение по полосе пропускания |
0,8 |
нм |
|
ВЧ мощность драйвера |
<100 |
мВт/канал |
|
Входное сопротивление |
50 |
Ом |
|

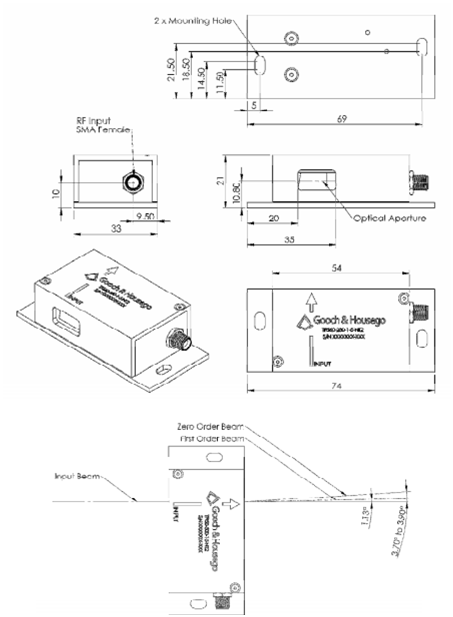

Корпус |
NT2 |
|
