Полихроматические перестраиваемые акустооптические фильтры серии AOTF 2986-01 компании GOOCH&HOUSEGO, предназначенные для пропускания оптического излучения в спектральном диапазоне длин волн от 640 -1100 нм.
Перестраиваемый фильтр серии AOTF 2986-01 изготовлен из диоксида теллура (TeO2), с преобразователем из ниобата лития (LiNbO3), специально разработан для селекции лазерных линий. Активная оптическая апертура 2.5 мм.
Фильтр был разработан таким образом, что выходной дифрагированный свет будет оставаться коллинеарным при всех видимых длинах волн.
Модулятор в сборе должен быть установлен на зажимном приспособлении (зафиксирован), чтобы обеспечить достаточную регулировку с целью повышения до пика эффективность модуляции.
Общая входная ВЧ мощность не должна превышать 2 Вт в непрерывном режиме (CW).
В дополнении к указанной спецификации мы также можем предложить альтернативные длины волн, частоты модуляции, активные апертуры и широкий спектр индивидуальных конфигураций корпуса.
Применение
- Селекция длин волн
- Науки о жизни (биологические науки)
|
Параметр |
Значение |
Ед. измерения |
|
Материал |
диоксид теллура (TeO2) |
|
|
Спектральный диапазон |
640-1100 |
нм |
|
Акустическая скорость |
0,68 |
мм/мксек |
|
Частота |
48-86 |
МГц |
|
ВЧ полоса пропускания (FWHM) |
280 |
кГц при 1060 нм |
|
Вносимые потери |
3 |
% (макс.) |
|
Вх. оптическая поляризация |
вертикальная |
|
|
Вых. оптическая поляризация |
горизонтальная |
|
|
Коллинеарность дифрагированного пучка, минимальное отклонение |
0,01 |
градус |
|
Активная акустическая апертура |
2,5 |
мм |
|
Максимальная ВЧ мощность |
2 |
Вт |
|
Температурная чувствительность |
0,05 |
нм/С |
|
Входное сопротивление |
50 |
Ом |
|
Коэффициент стоячей волны по напряжению |
2,4:1 |
|
|
Разрешение по полосе пропускания |
5 |
нм |
|
Дифракционная эффективность |
90% |
|
|

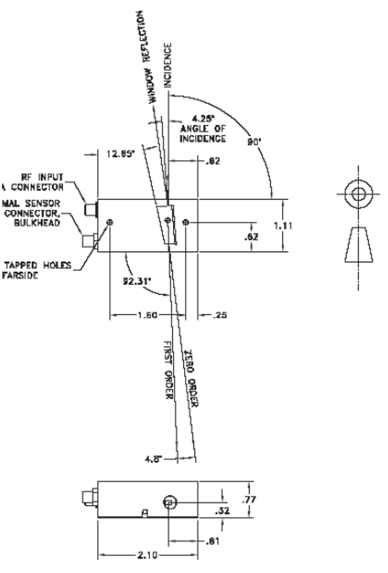

Корпус |
97-02986-01rC |
|
