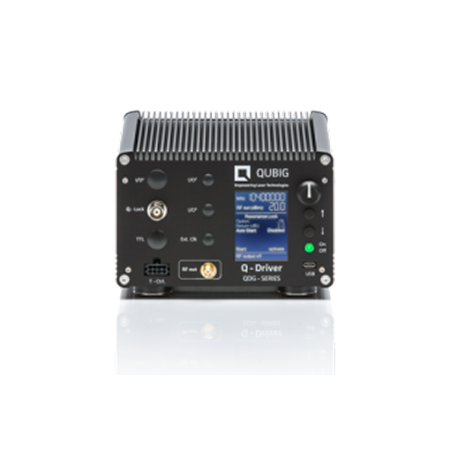

Компания QUBIG предлагает специализированные ВЧ-драйверы серии QDG, которые соответствуют и расширяют возможности всех free-space модуляторов. Цифровой синтез частоты обеспечивает точное управление частотой и фазой. Встроенная блокировка электрооптического модулятора (Q-Lock), автоматически определяет и отслеживает резонансную частоту модуляторов, что обеспечивает оптимальную эффективность работы. Вместе с автоматической компенсацией дрейфа частоты (F-Lock) ВЧ-драйверы QUBIG представляют собой систему «подключи и работай», требующую всего двух входных параметров: желаемой частоты и глубины модуляции.
Основные преимущества:
- Цифровая генерация частоты.
- Автоматическая фиксация резонансной частоты электрооптического модулятора (Q-Lock).
- Компенсация дрейфа частоты (F-Lock).
- Опция высокой выходной мощности ВЧ.
- Полностью защищенный выходной сигнал ВЧ.
- Возможность подключения внешнего опорного сигнала.
- Различные интерфейсы для системной интеграции и блокировки.
- Интерфейс ПК (Python).
Области применения:
- Драйверы для электрооптических модуляторов.
|
Параметры |
QDG10 |
QDG20 |
|
Частотный диапазон |
0.2 – 9.8 ГГц |
10 – 19.6 ГГц |
|
Макс. РЧ мощность |
10 дБм |
|
|
Опция RF amp |
опционально |
|
|
Опция Q-lock |
✓ |
|
|
Опция F-Lock |
опционально |
|
|
Вводы/выводы |
2 цифровых, 1 аналоговый |
|
|
ПО |
Python (USB) |
|
|
Размеры |
16.5 x 13.5 x 27 см³ |
|
|
Питание |
230 В переменного тока или 110 В переменного тока (50/60 Гц) |
|
|
Дополнительные опции |
||
|
Опция внешний опорного тактового генератора: “+CLK” |
- Внешний опорный вход; - Диапазон частот: DC - 100 МГц; - Разъем: BNC, 50 Ом; |
|
|
Опция РЧ, нс переключателя: “+S” |
- Время нарастания/спада: ~ 50 | 15 нс; - Изоляция: типичная 75 дБ; - Разъем: BNC, 50 Ом; |
|
|
Опция привода высокой мощности: “+А” |
- Встроенный ВЧ усилитель; - Доступны версии <1 Вт | <3 Вт | <5 Вт; - Полностью защищенный ВЧ выход; |
|
|
Опция предделителя: “+PSC” |
Внешний опорный вход - Произвольные, повторяющиеся входные сигналы - Диапазон частот: до 1 ГГц - Дробное масштабирование вверх и вниз - Разъем: BNC, 50 Ом |
|
|
Опция температурного контроллера |
- для высокой мощности или подавления РАМ = ток: +/- 4 А | напряжение: -12 ... +12 В -подходящие датчики температуры: 10 кОм NTC, Pt1000 -температурная стабильность: < 0,1 К -настройки температуры через дисплей или удаленно (USB) |
|
