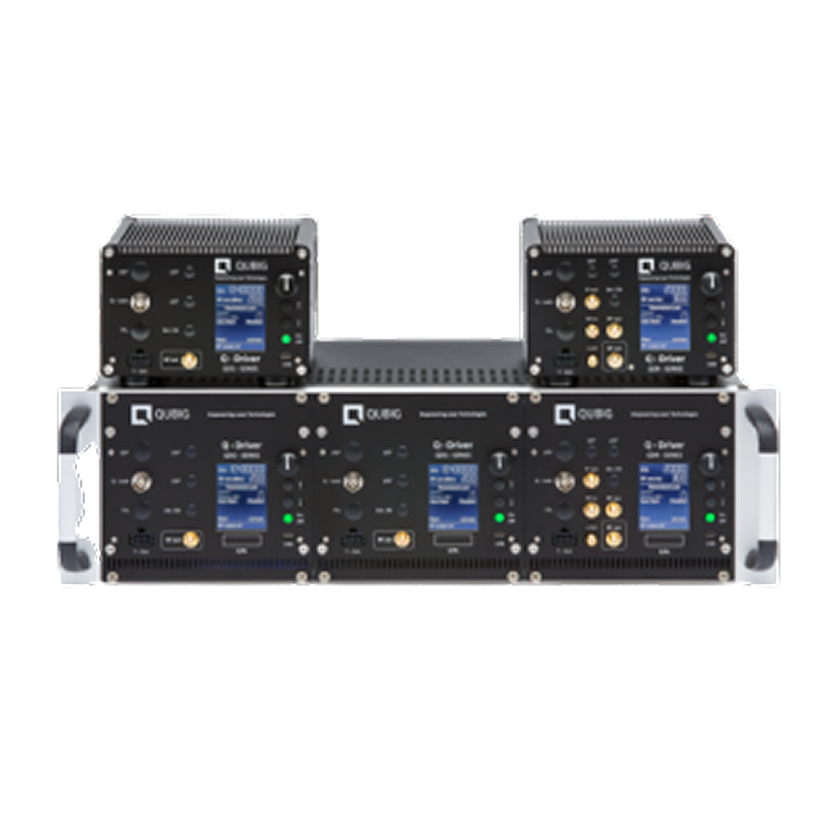

Компания QUBIG предлагает специализированные ВЧ-драйверы серии QDM, которые соответствуют и расширяют возможности всех free-space модуляторов. Цифровой синтез частоты обеспечивает точное управление частотой и фазой. Встроенная блокировка электрооптического модулятора (Q-Lock), автоматически определяет и отслеживает резонансную частоту модуляторов, что обеспечивает оптимальную эффективность работы. Вместе с автоматической компенсацией дрейфа частоты (F-Lock) ВЧ-драйверы QUBIG представляют собой систему «подключи и работай», требующую всего двух входных параметров: желаемой частоты и глубины модуляции.
Основные преимущества:
- DDS-система для точного управления частотой и фазой.
- Автоматическая блокировка резонансной частоты электрооптического модулятора (Q-Lock).
- Гетеродиндовая схема смешивания для стабилизации частоты лазера (FM-/MT-спектроскопия, PDH-Lock).
- Полное управление фазой смешанного сигнала с высоким разрешением (< мрад).
- Смешивание 3ω для приложений с низким РАМ.
- Компенсация дрейфа частоты (F-Lock).
Области применения:
- Драйверы для электрооптических модуляторов.
- Стабилизация частоты лазера (например, FM-/MT-спектроскопия, PDH-блокировка).
- Уширение спектра.
- Фазовая демодуляция.
|
Параметры |
QDM20 |
QDM200 |
|
Частотный диапазон |
0.1 – 20 МГц |
1 – 200 МГц |
|
Макс. РЧ мощность |
20 дБм |
|
|
Опция Q-lock |
✓ |
|
|
Опция RF-Lock |
опционально |
|
|
Вводы/выводы |
2 цифровых, 1 аналоговый |
|
|
ПО |
DECADS (USB) |
|
|
Размеры |
17x17x27 см³ |
|
|
Питание |
230 В переменного тока или 110 В переменного тока (50/60 Гц) |
|
|
Дополнительные опции |
||
|
Опция внешний опорного тактового генератора: “+CLK” |
- Внешний опорный вход; - Диапазон частот: DC - 100 МГц; - Разъем: BNC, 50 Ом; |
|
|
Опция РЧ, нс переключателя: “+S” |
- Время нарастания/спада: ~ 50 | 15 нс; - Изоляция: типичная 75 дБ; - Разъем: BNC, 50 Ом; |
|
|
Опция привода высокой мощности: “+А” |
- Встроенный ВЧ усилитель; - Доступны версии <1 Вт | <3 Вт | <5 Вт; - Полностью защищенный ВЧ выход; |
|
