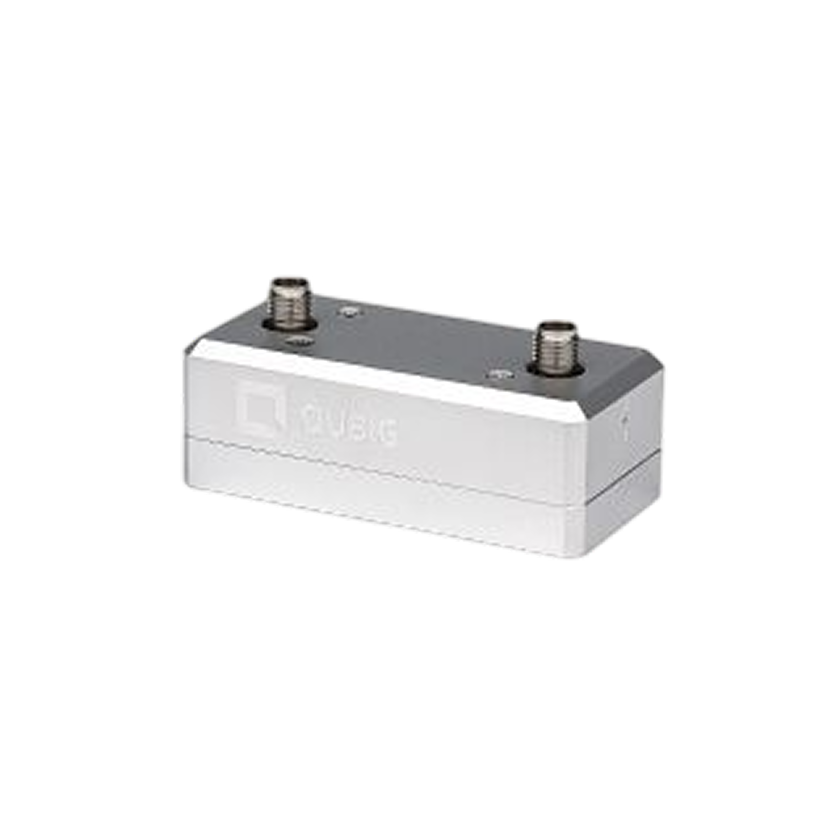

Фазовые модуляторы с плавающей волной серии TWP20 от QUBIG состоят из электрооптического кристалла, соединенного с высокочастотной электродной схемой через ВЧ-вход и выходной разъем с сопротивлением 50 Ом. Эта схема сконструирована таким образом, что микроволновое излучение, идущее от входа к выходу модулятора, фазово согласуется со светом, проходящим через кристалл.
Схема согласования импедансов преобразует реактивную нагрузку кристалла во входное сопротивление 50 Ом, что позволяет легко согласовывать его со стандартными ВЧ-драйверами и генераторами функций.
Примечание: Поскольку электрооптический эффект, как правило, слаб, и резонансное усиление не реализовано, для достижения значительного эффекта могут потребоваться широкополосные ВЧ-источники с высокой выходной мощностью.
Основные преимущества:
- Полоса модуляции до 20 ГГц
- Рабочий диапазон длин волн: 400 нм- 650 нм
- Высокая пропускающая способность с T>98% (тип.)
- Высокие пороговые значения оптической мощности
Области применения:
- Стабилизация частоты лазера
- Лазерное охлаждение атомов/ионов/молекул
|
Основные технические характеристики |
||
|
Характеристики |
TWP20-VIS |
|
|
Полоса модуляции |
~ до 20 ГГц |
|
|
Диапазон просветляющего покрытия (R<0.5%) |
400 – 650 нм |
|
|
Апертура |
1x1 мм2 |
|
|
Пропускная способность |
>98% (тип.) |
|
|
Искажение волнового фронта |
λ/6 |
|
|
Рекомендуемая интенсивность оптического излучения |
< 5 Вт/мм2 |
|
|
Максимальная мощность РЧ |
40 Дбм |
|
|
Тип лазерной генерации |
Непрерывная/Импульсная/Однофотонная |
|
|
Дополнительные опции |
||
|
Выравнивание: “+AL5” |
- Компактный 5-осевой стол с линейным перемещением по осям X, Y и Z, c регулировкой тангажа и рыскания; - Для точной юстировки электрооптических модуляторов/лазеров; |
|
|
Кастомное просветляющее покрытие: “+AR” |
- Специальные антиотражающие покрытия по запросу; - Тип. R <0,1% для одной длины волны; - Антиотражающие покрытия для нескольких длин волн; - Антиотражающие покрытия для применения с мощными лазерами; |
|
|
Температурный контроль: “+TC” |
- Обеспечивает управление температурой и стабилизацию электрооптических модуляторов для активного охлаждения мощных моделей, включая модели с датчиком температуры (PT1000 или NTC10k), термоэлектрическим охладителем. - Требуется отдельный контроллер температуры. |
|
