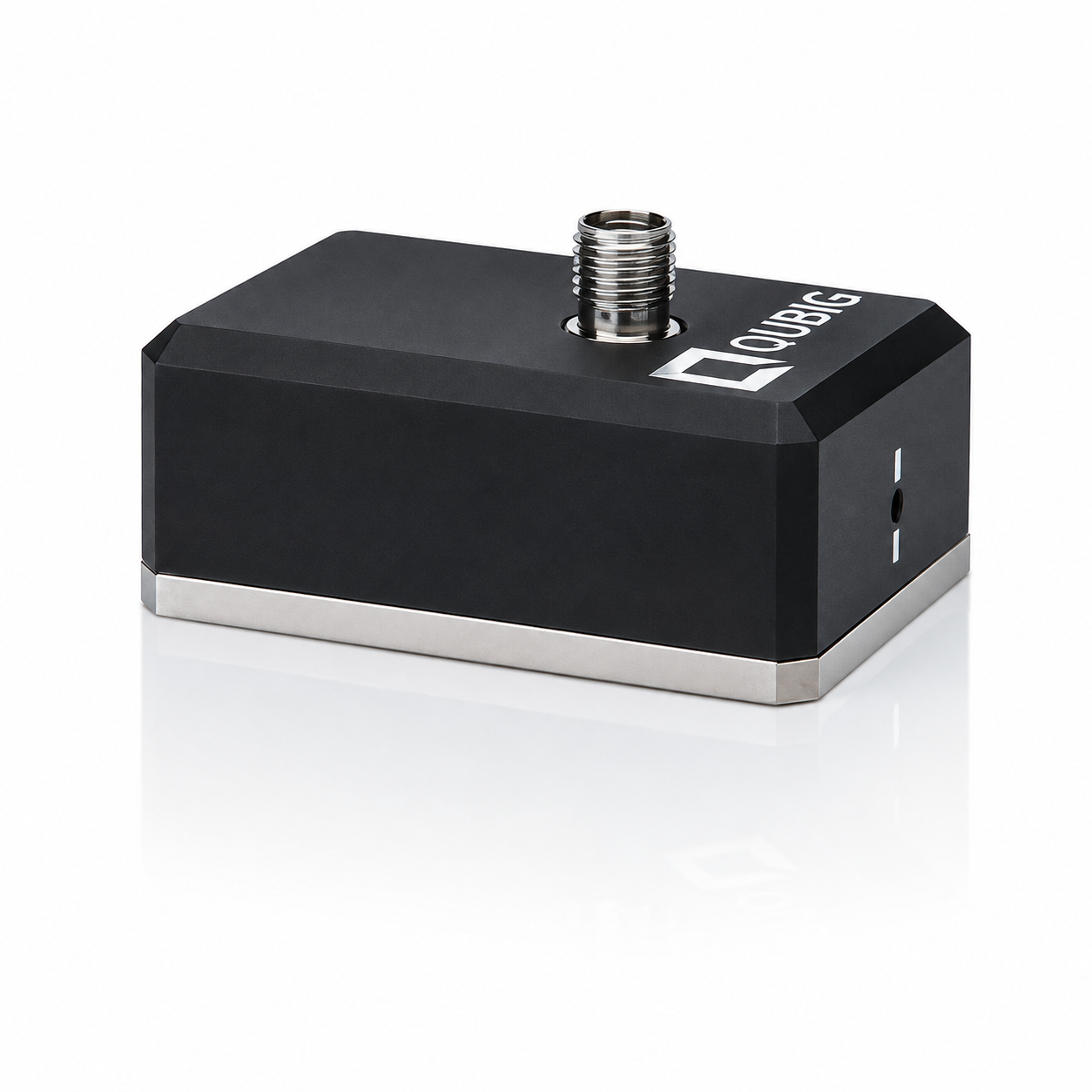

Электрооптические фазовые free-space модуляторы серии PM8 — это устройства, изменяющие фазу оптического сигнала путем приложения электрического поля к электрооптическому материалу. Электрооптические фазовые модуляторы могут работать в широком спектральном диапазоне от ультрафиолетового до дальнего инфракрасного излучения с низкими оптическими потерями и резонансной частотой от 10 ГГц до 20 ГГц.

Фазовые модуляторы позволяют достигать большой глубины модуляции при низком управляющем напряжении, что делает их привлекательными для различных применений, включая лазерное охлаждение, манипулации квантовым состоянием, спектроскопию итд.

Основные преимущества:
- Диапазон резонансных частот: 10 ГГц–20 ГГц;
- Рабочий диапазон длин волн: 200 нм- 12 мкм;
- Высокая пропускающая способность: T>98% (тип.)
- Высокая эффективность / низкая мощность ВЧ-управления / высокий коэффициент добротности;
- Доступны модели для работы с лазерами с высокой оптической мощностью;
- Большая апертура (3x3 мм) для удобной юстировки;
- Низкий уровень РАМ (резидуальной амплитудной модуляции);

Основные области применения:
- Стабилизация частоты лазеров (PDH, FM / MTS);
- Лазерное охлаждение;
- Манипулирование квантовыми состояниями;
- Спектроскопия;
- Спектральное уширение;

Дополнитеая информация:

Фаза:
Важным и легко управляемым свойством лазерного света, широко используемым для модуляции сигнала, является фаза. В общем, оптическое излучение, такое как лазерный свет, связано с электромагнитными волнами, которые можно охарактеризовать амплитудой и фазой. Фаза определяет, в какой части цикла колебаний находится электрическое поле. Свет, у которого оптическая фаза изменяется систематически и предсказуемо во времени, обладает высокой временной когерентностью.

Резонанс:
Резонансные модуляторы QUBIG состоят из электрооптического кристалла, который соединен через резонансную схему с ВЧ-входным разъемом. Этот высокодобротный колебательный контур используется для усиления входного сигнала, что в конечном итоге снижает требуемую ВЧ-мощность для достижения желаемой глубины модуляции. Схема согласования импедансов преобразует реактивную нагрузку кристалла во входное сопротивление 50 Ом, что позволяет легко согласовывать его со стандартными ВЧ-драйверами и генераторами функций.

Влияние на лазерный свет:
Генерация боковых полос. Резонансные фазовые модуляторы используются для изменения фазы оптического лазерного луча. Индуцированное синусоидальное изменение фазы f(t)=β*sin(Ω*t) на частоте модуляции Ω и пиковое изменение фазы генерируют частотные боковые полосы на частотах, кратных Ω, относительно центральной частоты непрерывного оптического излучения ω. Спектр синусоидально фазово-модулированного электрического поля после прохождения через модулятор описывается функциями Бесселя: Амплитуда в m-й боковой полосе на ω+m*Ω пропорциональна Jm(β), где Jm — функция Бесселя первого рода m-го порядка. Количество энергии, передаваемой от основной частоты J0(β) к m-й боковой полосе, пропорционально квадрату амплитуды электрического поля |Jm(β)|². Индекс модуляции β, описывающий, сколько энергии передается от несущей к боковым полосам, зависит от многих параметров, таких как материал кристалла и его геометрия, длина волны лазера, а также приложенная мощность радиочастотного излучения. Необходимое значение, которое легко регулируется путем изменения уровня радиочастотного излучения, сильно варьируется в зависимости от области применения.
