Максимальная выходная мощность ВЧ драйвера управляется встроенным потенциометром. Аналоговая модуляция напряжения дает от 0 до 100% заранее установленной максимальной мощности. Помимо аналоговой модуляции напряжения возможна также и цифровая модуляция, включающая и отключающая управляющий сигнал.
Оба вида модуляции обладают контрастностью на уоровне 65 дБ. Драйвер работает с частотами модуляции до 25% частоты несущей и до 50 МГц.

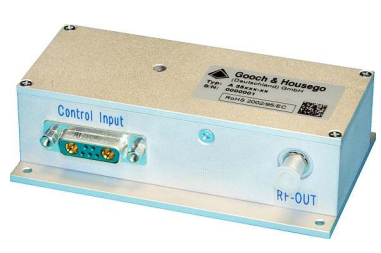

Благодаря алюминиевому корпусу прибор защищен от помех и механического воздействия. Нижняя плита служит и в качестве крепления, и в качестве теплоотвода.
Особенности
- Диапазон частот от 80 МГц
- Мощность сигнала 5 Вт
- Отношение вкл/выкл сигнала > 65 дБ
- Частоты модуляции до 50 МГц
- Отвод тепла через подставку
- Компактный помехозащищающий корпус
|
Параметр |
Значение |
Единица измерения |
|
Напряжение питания |
24 |
В |
|
Ток питания (при 5 Вт РЧ мощности) |
1,5 |
А |
|
Выходное сопротивление |
50 |
Ом |
|
Максимальная мощность управляющего сигнала |
> 5 (+37) |
Вт (дБм) |
|
Диапазон настройки |
от 0,1 до 5 |
Вт |
|
Точность настройки частоты |
< ±25 |
ппм |
|
Искажение гармоник |
< -26 |
дБн |
|
Аналоговая модуляция |
||
|
Сопротивление |
50 |
Ом |
|
Напряжение при 50 Ом |
от 0 до +1 |
В |
|
Отношение вкл/выкл |
> 65 |
дБ |
|
Цифровая модуляция |
||
|
Сопротивление |
4,7 |
кОм |
|
Высокий уровень |
от 3 до 5 |
В |
|
Низкий уровень |
от 0 до 2 |
В |
|
Отношение вкл/выкл (контрастность) |
> 100 |
дБ |
|
Частота управляющего сигнала |
80 |
МГц |
|
Длительность фронта (аналоговая модуляция) |
< 15 |
нс |
|
Длительность фронта (цифровая модуляция) |
< 15 |
нс |
