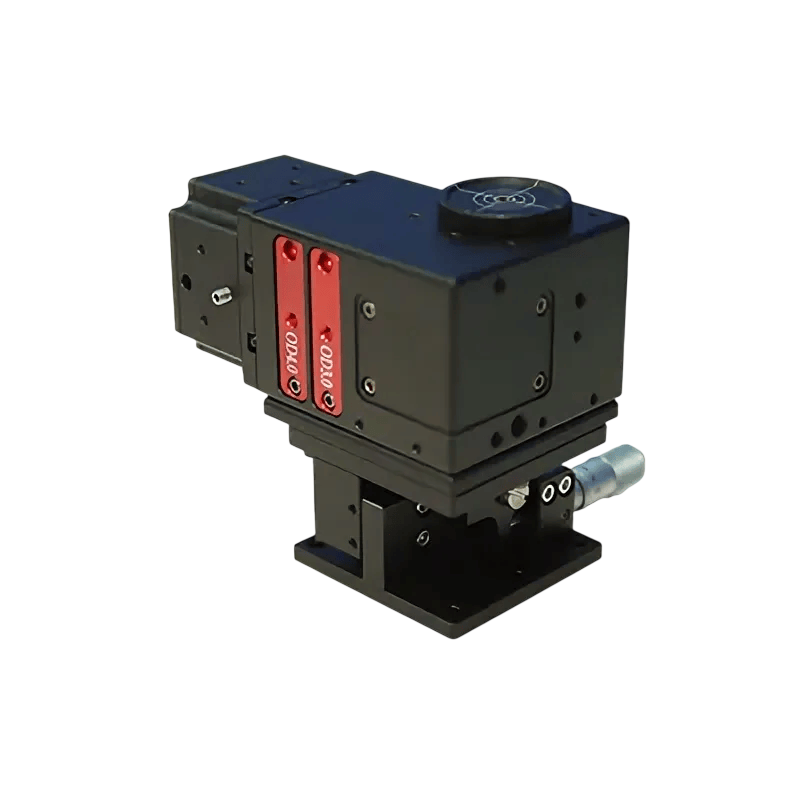

Прибор предназначен для проверки распределения энергии в поперечном сечении лазерного луча. Программное обеспечение отображает одномерное, двумерное и трёхмерное распределение энергии, а также рассчитывает диаметр пятна, расходимость, эллиптичность и другие параметры.
ПО поддерживает четыре метода расчёта диаметра. Классический способ — определение границы на уровне
1
/
e
2
1/e
2
. Эллиптичность луча вычисляется как отношение диаметров пятна по двум направлениям при пороге 4 сигмы.
Измерение расходимости лазерного излучения выполняется путём определения диаметра пучка в ближней и дальней зонах с расчётом расстояния между двумя точками. Полученные результаты преобразуются в значения телесного угла.
Ключевые параметры:
- Спектральный диапазон: 190 – 1100 нм
- Диаметр измеряемого луча: от 3,5 мкм до 7,1 мм
- Максимальная мощность: до 50 Вт
- Программное обеспечение в комплекте
|
Модель |
CN0307UV-M |
CN0310UV-M |
|
Спектральный диапазон |
190 - 1100 нм, 300 - 1100 нм. |
190 - 1100 нм |
|
Размер активной области |
8,4х7,1 мм |
14,1х10,4 мм |
|
Минимальный размер измеряемого луча |
35 мкм |
35 мкм |
|
Максимальный размер измеряемого луча |
7,1 мм |
10,4 мм |
|
Максимальный угол приема излучения |
Коллимированный луч: ± 2,5°, сфокусированный: NA 0,08 |
Коллимированный луч: ± 2,5°, сфокусированный: NA 0,08 |
|
Минимальная мощность |
1 мВт |
1 мВт |
|
Максимальная мощность |
50 Вт |
50 Вт |
|
Время приема излучения |
50 Вт/2 мин. |
50 Вт/2 мин. |
|
Аттенюатор |
OD0 - OD4,5 (по запросу) |
OD0 - OD4,5 (по запросу) |
|
Разъем для передачи данных |
USB 3.0 |
USB 3.0 |
|
Внешний триггер |
Доступен |
Доступен |
|
Условия эксплуатации |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
|
Операционная система |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
|
Вес |
< 1 кг |
< 1 кг |
|
Ориентация входящего луча |
Вертикальная (по запросу) |
Вертикальная (по запросу) |
|
Гарантия |
1 год |
1 год |
