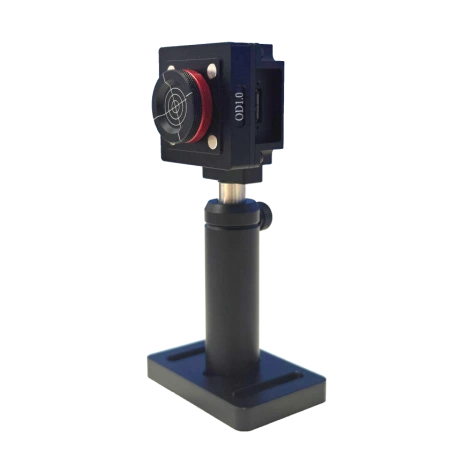

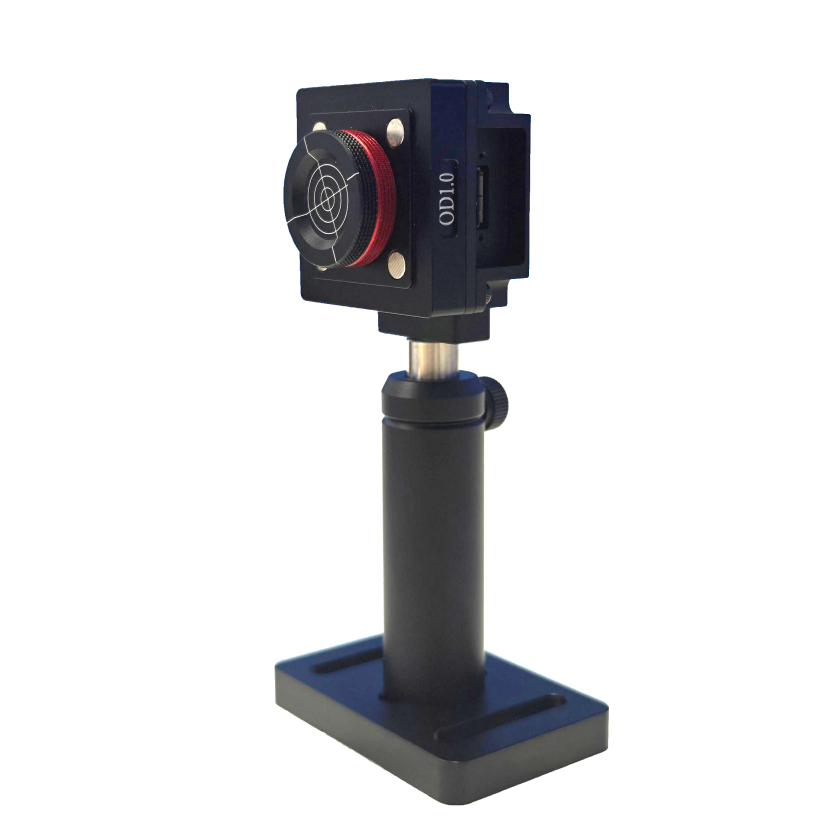

Профилометр предназначен для контроля распределения энергии в поперечном сечении лазерного пучка. Входящее в комплект программное обеспечение отображает одномерное, двумерное и трёхмерное распределение энергии, а также позволяет рассчитывать такие параметры, как диаметр пятна, расходимость, эллиптичность и другие.
Программное обеспечение поддерживает четыре метода вычисления диаметра. Классический подход — определение границы полосы на уровне
1
/
e
2
1/e
2
. Расчёт эллиптичности луча выполняется как отношение диаметров пятна по двум ортогональным направлениям при пороге 4 сигмы.
Также предусмотрено измерение расходимости лазерного излучения. Метод основан на определении диаметра пучка в ближней и дальней зонах с последующим пересчётом в телесный угол.
Ключевые параметры:
- Спектральный диапазон: 190 – 1700 нм
- Диаметр измеряемого луча: от 25 мкм до 10 мм
- Максимальная мощность: до 1 Вт
- Программное обеспечение включено в комплект поставки
|
Модель |
CN0210UV-B |
CN0307UV-B |
CN0310UV-B |
CN0307VIS-B |
CN0310VIS-B |
CN0622VIS- B |
CN0503NIR-B |
CN0505NIR-B |
|
Спектральный диапазон |
190 - 1100 нм |
190 - 1100 нм / 300-1100 нм |
190 - 1100 нм |
300 - 1100 нм |
300 - 1100 нм |
300 - 1350 нм |
350 - 1700 нм |
350 - 1700 нм |
|
Размер активной области |
11,3х10,2 мм |
8,4х7,1 мм |
14,1х10,4 мм |
8,4х7,1 мм |
14,1х10,4 мм |
22,4х22,4 мм |
3,3х2,6 мм |
6,4х5,1 мм |
|
Размер пикселя |
2,5 мкм |
3,45 мкм |
3,45 мкм |
3,45 мкм |
3,45 мкм |
6,4 мкм |
5 мкм |
5 мкм |
|
Разрешение |
4504х4096 |
2448х2048 |
4000х3000 |
2448х2048 |
4000х3000 |
|
|
|
|
Динамический диапазон |
63 дБ |
70 дБ |
70 дБ |
70 дБ |
70 дБ |
|
|
|
|
Время экспозиции |
0,05 - 500 мс |
0,05 - 500 мс |
0,05 - 500 мс |
0,05 - 500 мс |
0,05 - 500 мс |
0,05 - 500 мс |
0,05 - 500 мс |
0,05 - 500 мс |
|
Тип затвора |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
Глобальный, CMOS матрица |
|
Диаметр измеряемого луча |
25 мкм - 10 мм |
34,5 мкм - 7,1 мм |
34,5 мкм - 10,4 мм |
34,5 мкм - 7,1 мм |
34,5 мкм - 10,4 мм |
64 мкм - 22,4 мм |
50 мкм - 1,7 мм (TEM00) |
50 мкм - 3,6 мм (TEM00) |
|
Максимальная плотность мощности |
50 Вт/см2(OD 3,5) |
50 Вт/см2 (OD 3,5) |
50 Вт/см2 (OD 3,5) |
50 Вт/см2 (OD 3,5) |
50 Вт/см2 (OD 3,5) |
10 Вт/см2 (OD 3,5) |
10 Вт/см2 (OD 3,5) |
10 Вт/см2 (OD 3,5) |
|
Максимальная плотность энергии |
|
1 Дж/см2 (OD3,0) |
1 Дж/см2 (OD3,0) |
1 Дж/см2 (OD3,0) |
1 Дж/см2 (OD3,0) |
|
|
|
|
Максимальная регистрируемая мощность |
1 Вт |
1 Вт |
1 Вт |
1 Вт |
1 Вт |
1 Вт |
1 Вт |
1 Вт |
|
Аттенюатор |
OD0,3 - OD5 |
OD0,3 - OD5 (опционально) |
OD0,3 - OD5 (опционально) |
OD0,3 - OD5 (опционально) |
OD0,3 - OD5 (опционально) |
OD0,3 - OD5 (опционально) |
OD0,3 - OD5 (опционально) |
OD0,3 - OD5 (опционально) |
|
Разъем для передачи данных |
USB3.0 |
USB3.0 |
USB3.0 |
USB3.0 |
USB3.0 |
10 Гб ethernet |
USB3.0 |
USB3.0 |
|
Частота кадров |
5 - 10 кадр/c |
5 - 10 кадр/c @2048х2048 |
5 - 10 кадр/c |
5 - 10 кадр/c @2048х2048 |
5 - 10 кадр/c |
|
|
|
|
Внешний триггер |
Доступен |
Доступен |
Доступен |
Доступен |
Доступен |
Доступен |
Доступен |
Доступен |
|
Габариты |
См. чертеж |
См. чертеж |
См. чертеж |
См. чертеж |
См. чертеж |
См. чертеж |
См. чертеж |
См. чертеж |
|
Условия эксплуатации |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
Температура: < 0 - 35 °С, Относительная влажность: < 60% (стандартная температура: 15 - 25 °С) |
|
Операционная система |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
Windows 10/11, Разрешение монитора: 1920х1080 |
|
Вес |
< 500 г |
< 500 г |
< 500 г |
< 500 г |
< 500 г |
< 500 г |
< 500 г |
< 500 г |
|
Гарантия |
1 год |
1 год |
1 год |
1 год |
1 год |
1 год |
1 год |
1 год |
