Характеристики сенсора

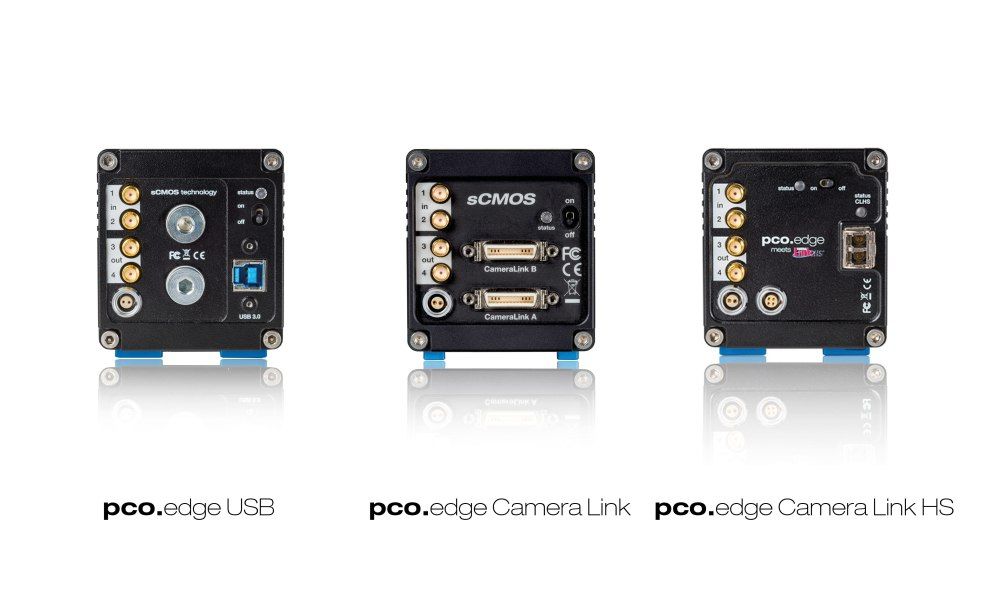

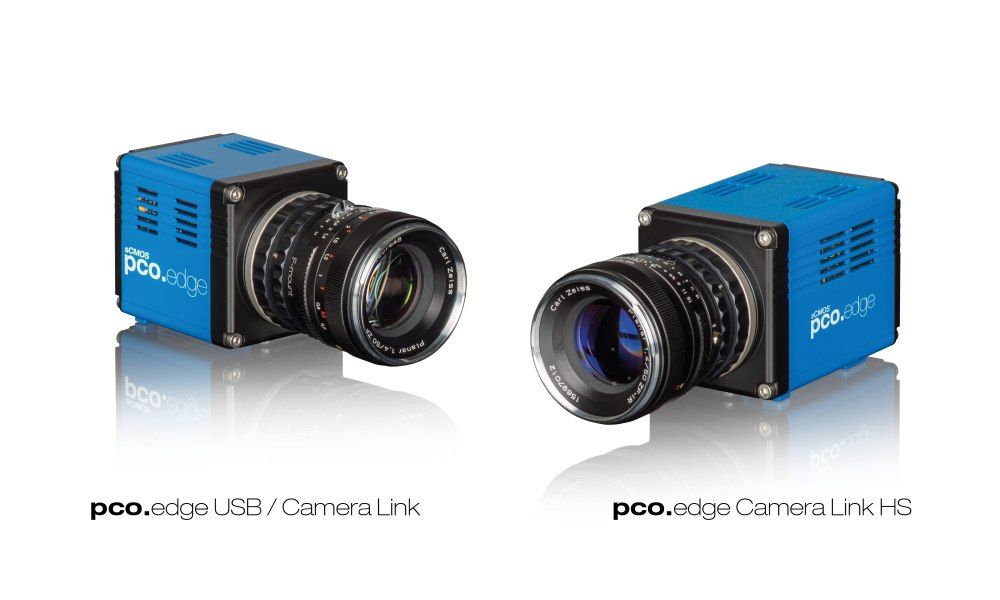

Интерфейс передачи данных

Camera Link HS / 10G FOL

Camera Link

USB 3.0

Тип сенсора

scientific CMOS (sCMOS)
monochrome

Разрешение

2048 x 2048

Размер пикселя

6.5 мкм x 6.5 мкм

Формат сенсора/диагональ

13.3 мм x 13.3 мм / 18.8 мм

Тип затвора

rolling shutter (RS) with selectable readout modes

rolling shutter (RS) with selectable readout modes lightsheet scanning

rolling shutter (RS) with selectable readout modes global reset - rolling readout (GR)

Фотоэлектронная ёмкость (fullwell capacity)

30 000 e-

Шум считывания

0.8 med e- /1.3 rms e-
@ slow scan
0.9 med e- / 1.4 rms e- @ fast scan

0.9 med e- / 1.4 rms e-
@ slow scan
1.0 med e- / 1.5 rms e- @ fast scan

0.8 med e- / 1.3 rms e

Квантовая эффективность

82 % @ peak

Спектральный диапазон

300 нм .. 1100 нм

Темновой ток

< 0.6 e-/pixel/s @ 7 °C

< 0.5 e-/pixel/s @ 5 °C

< 0.3 e-/pixel/s @ 0 °C

Основные характеристики

Интерфейс передачи данных

Camera Link HS / 10G FOL

Camera Link

USB 3.0

Максимальная частота кадров на полном разрешении

100 к/с

100 к/с

40 к/с

Экспозиция

100 мкс .. 10 с (RS)

100 мкс .. 10 с (RS)

100 мкс .. 20 с (RS) 30 мкс ..2 с(GR)

Динамический диапазон

16 бит

Биннинг горизонтальный

x1, x2, x4

Биннинг вертикальный

x1, x2, x4

Шаг изменения разрешения (ROI)

горизонтальный: шаг 4 пикселя
вертикальный: шаг 1 пиксель

горизонтальный: шаг 1 пиксель
вертикальный: шаг 1 пиксель

горизонтальный: шаг 4 пикселя
вертикальный: шаг 1 пиксель

Охлаждение

7°C стабилизированное,
по выбору: Пельтье с принудительной подачей воздуха
(вентилятор) или водяное охлаждение (оба до 27°C окружающей среды)

5°C стабилизированное,
по выбору: Пельтье с принудительной подачей воздуха (вентилятор) или водяное охлаждение (оба до 27°C окружающей среды)

0°C стабилизированное,
Пельтье с принудительной подачей воздуха (вентилятор) и водяное охлаждение (оба до 27°C окружающей среды)

Максимальная длина кабеля передачи данных

10 км

3 м / 7 м (активный кабель)

5 м

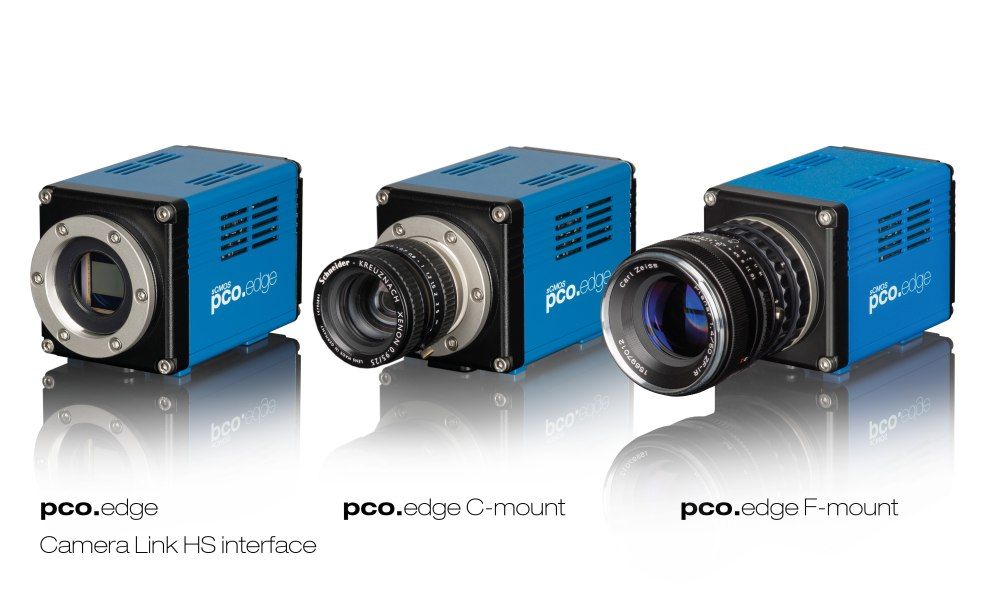

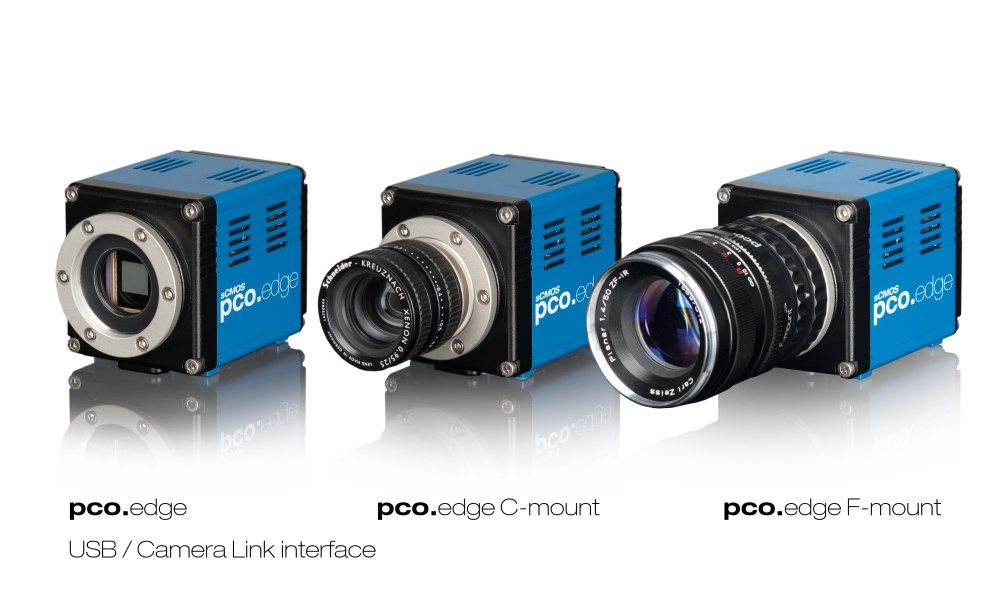

Оптический интерфейс

C-mount, F-mount

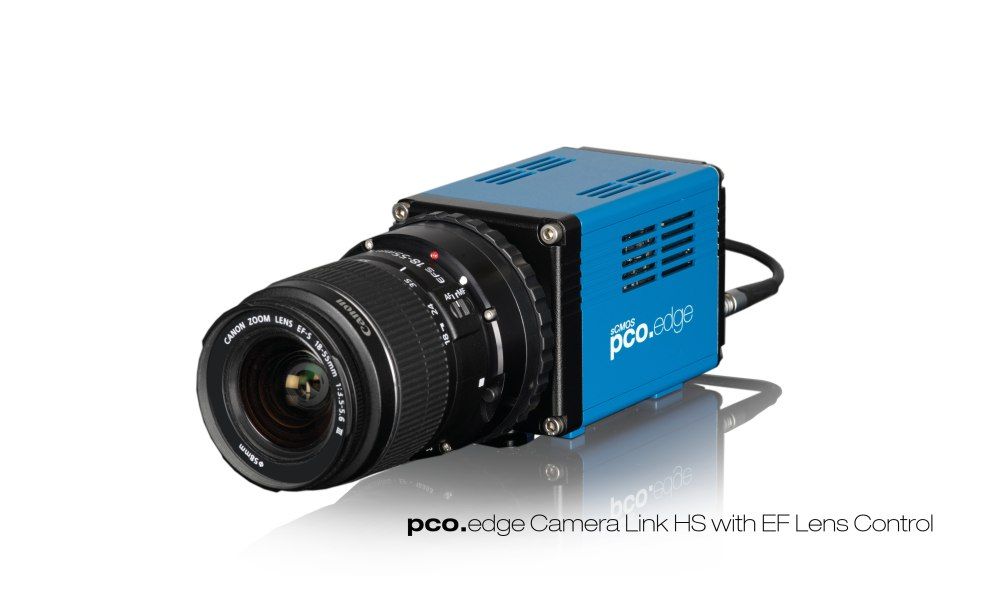

электронное управление объективами Canon EF
(только для камер с воздушным охлаждением на Camera Link HS)

Блок питания

24 В DC (+/- 10 %)

Потребляемая мощность

32 Вт макс. (тип. 19 Вт @ 20 °C)

20 Вт макс. (тип. 10 Вт @ 20 °C)

21 Вт макс. (тип. 12 Вт @ 20 °C)

Вес

850 г (с воздушным охлаж.)
1060 г (с водяным охлаждением)

720 г (с воздушным охлаж.)
1100 г (с водяным охлаждением)

800 г

Рабочая температура

+10 °C .. + 40 °C

Особенности

волоконный интерфейс передачи данных

высокая чувствительность сенсора

низкий уровень шума

Таблица кадровой частоты

Интерфейс передачи данных

Camera Link HS / 10G FOL

Camera Link

USB 3.0

fast scan

slow scan

fast scan

slow scan

2048 x 2048

100 к/с

35 к/с

100 к/с

35 к/с

40 к/с

2048 x 1024

200 к/с

70 к/с

200 к/с

70 к/с

80 к/с

2048 x 512

400 к/с

140 к/с

400 к/с

140 к/с

160 к/с

2048 x 256

800 к/с

281 к/с

800 к/с

281 к/с

315 к/с

2048 x 128

1600 к/с

562 к/с

1600 к/с

562 к/с

610 к/с

1920 x 1080

189 к/с

66 к/с

189 к/с

66 к/с

76 к/с

1600 x 1200

170 к/с

60 к/с

170 к/с

60 к/с

69 к/с

1280 x 1024

200 к/с

70 к/с

200 к/с

70 к/с

80 к/с

640 x 480

420 к/с

150 к/с

420 к/с

150 к/с

170 к/с

320 x 240

853 к/с

300 к/с

853 к/с

300 к/с

335 к/с
