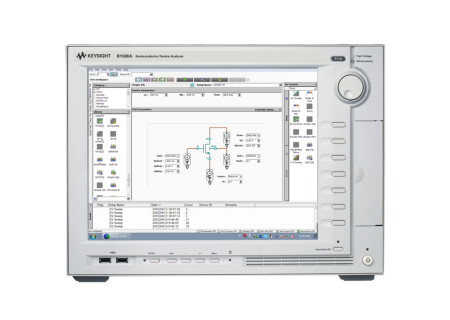

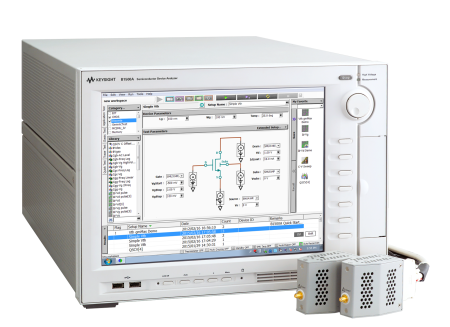

Анализатор полупроводниковых приборов/ПО EasyEXPERT Keysight (Agilent) B1500A

Анализатор параметров полупроводниковых приборов Keysight B1500A поддерживает выполнение измерений вольт-амперных, вольт-фарадных и высокоскоростных импульсных вольт-амперных характеристик, а также обеспечивает высокую точность результатов измерений.

Измерительные возможности

• Измерение вольт-амперных характеристик (ВАХ) (точечное, свипирование, выборка по времени, импульсная) в диапазоне от 0,1 фА до 1 А и от 0,5 мкВ до 200 В
• Многочастотное измерение емкости в диапазоне частот от 1 кГц до 5 МГц, измерение квазистатической вольт-фарадной характеристики (ВФХ)
• Расширенные измерения импульсных ВАХ и сверхскоростные измерения ВАХ с минимальным периодом выборки от 5 нс (200 Мвыб./с)
• Генерирование высоковольтных импульсов до 40 В для тестирования ячеек энергонезависимой памяти

Программное обеспечение EasyEXPERT group+

• Программное обеспечение EasyEXPERT group+ для определения характеристик полупроводниковых устройств может работать как в среде операционной системы Windows 10, встроенной в анализатор В1500А с 15-дюймовым сенсорным дисплеем, так и на персональном компьютере
• Множество режимов измерений для быстрой настройки и выполнения измерений (режим прикладного тестирования, режим классического тестирования, режим характериографа, режим быстрого тестирования, режим осциллографа)
• Графический дисплей и функция автоматического анализа и экспорта данных в программу Excel обеспечивают возможность формирования отчетов и графического отображения результатов
• Программное обеспечение EasyEXPERT group+ может быть установлено на несколько компьютеров без дополнительных расходов, что обеспечивает возможность автономной работы в программной среде анализатора сразу нескольким сотрудникам

Характеристики базового блока

• Базовый блок имеет 10 гнезд для установки сменных конфигурируемых измерительных модулей
• Сенсорный 15-дюймовый экран поддерживает все функции интуитивно-понятного графического интерфейса пользователя
• Встроенная операционная система Windows 10 (WES10)
• Интерфейсы GPIB, USB, LAN, а также выходной порт видеосигнала VGA

Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером 58501-14.

Анализатор параметров полупроводниковых приборов B1500A, входящий в семейство прецизионных параметрических анализаторов компании Keysight, представляет собой универсальный анализатор с обширным набором функций, поддерживающий измерение вольт-амперных (IV, ВАХ), вольт-фарадных (CV, ВФХ), импульсных/динамических IV и других характеристик и предназначенный для решения широкого круга прикладных задач по исследованию свойств полупроводниковых приборов. Измерительные возможности прибора позволяют определять электрические характеристики различных устройств, материалов, полупроводников, активных и пассивных компонентов, а также практически любых других типов электронных устройств, обеспечивая непревзойденную надежность, высокую производительность и воспроизводимость результатов. Кроме того, модульная архитектура анализатора В1500А предусматривает установку до 10 сменных модулей, что дает возможность изменять конфигурацию прибора по мере изменения решаемых задач.

Разработанное компанией Keysight программное обеспечение EasyEXPERT group+ с графическим пользовательским интерфейсом может работать как в среде операционной системы Windows 10, встроенной в анализатор В1500А с 15-дюймовым сенсорным дисплеем, так и на персональном компьютере, что позволяет ускорить определение характеристик приборов. Это ПО обеспечивает высокую производительность и воспроизводимость результатов в ходе всего процесса определения параметров устройств — от настройки и выполнения измерений до обработки и анализа данных, при этом измерения могут осуществляться как в ручном интерактивном режиме, так и в режиме автоматического тестирования полупроводниковых пластин с использованием полуавтоматической зондовой станции. Использование программы EasyEXPERT group+ упрощает определение характеристик устройств за счет возможности выполнения сотен видов готовых измерений (прикладных тестов), а также обеспечивает автоматическое сохранение во встроенной базе данных информации о режимах и условиях тестирования и результатов измерений, что исключает риск утраты ценной информации и обеспечивает воспроизводимость результатов измерений в любое время. Благодаря широким функциональным возможностям анализатора Keysight В1500А представляет собой законченное техническое решение для определения характеристик полупроводниковых устройств.
