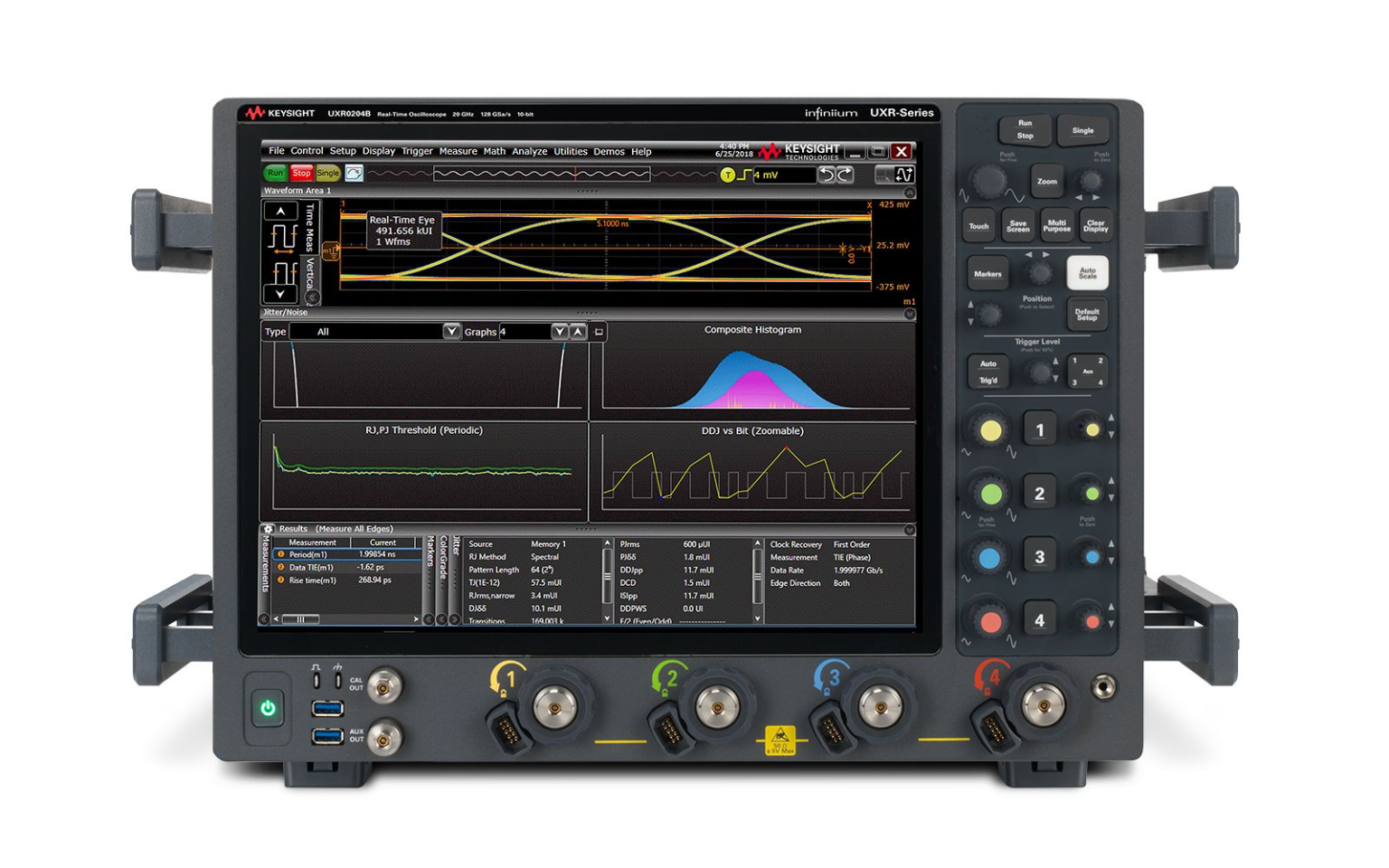

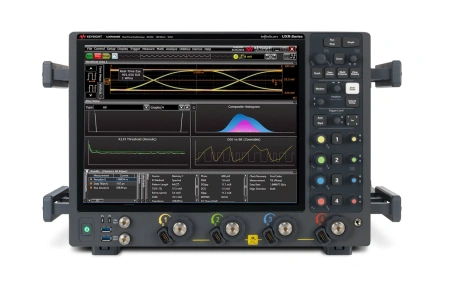

Infiniium UXR‑B Series — серия осциллографов реального времени сверхвысокого класса, предназначенная для исследований и разработки в областях, где критичны предельная полоса пропускания, минимальный собственный шум и высочайшая временная точность. Серия охватывает диапазон полос пропускания от 5 до 110 ГГц и обеспечивает одновременную работу всех аналоговых каналов с реальной частотой дискретизации до 128 Гвыб/с и 10‑битной разрядностью АЦП. Стандартная глубина памяти 500 Мвыб на канал позволяет захватывать длительные временные реализации без компромиссов по временному разрешению, что особенно важно при анализе редких событий и сложных многосегментных сигналов.

Измерительная архитектура UXR‑B построена на модульной системе захвата с использованием многочиповых фронтенд‑модулей и специализированных ASIC ускорения измерений. Каждый осциллограф включает до 16 высокоскоростных 10‑битных АЦП и несколько контроллеров памяти, что обеспечивает чрезвычайно высокую пропускную способность тракта данных и позволяет выполнять до нескольких триллионов операций в секунду в аппаратном режиме. Такая архитектура используется для ускорения вычислений БПФ (FFT), измерений джиттера, анализа временных интервалов, построения диаграмм «глаз» и других ресурсоёмких задач без снижения скорости обновления.

Фронтенд осциллографов реализован без частотного интерливинга, что позволяет достичь полной аналоговой полосы пропускания без характерных для интерливинга артефактов. Для различных диапазонов частот применяются оптимизированные входные модули с разъёмами 3,5 мм, 1,85 мм или 1 мм, обеспечивающие высокую амплитудную и фазовую равномерность вплоть до 110 ГГц. Низкий уровень собственного шума и высокая эффективная разрядность (ENOB) обеспечивают достоверные измерения малых пульсаций и амплитудных искажений в широком динамическом диапазоне.

Для частотного и многообластного анализа серия UXR‑B поддерживает цифровое понижение частоты (DDC) и анализ спектра реального времени (RTSA). Стандартно доступна полоса анализа 160 МГц, а с опциями — до 2,16 ГГц с аппаратным ускорением. Каждый канал может иметь собственную центральную частоту, что позволяет одновременно анализировать несколько несущих или полос в широкополосных РЧ‑системах. Поддержка триггеров по частотной маске и высокая вероятность перехвата делают RTSA эффективным инструментом для исследования импульсных, пакетных и нестабильных сигналов.

Серия полностью масштабируема и поддерживает апгрейды после покупки: расширение полосы пропускания, глубины памяти, функциональности DDC/RTSA и программных приложений. В стандартную конфигурацию включены средства деэмбеддинга InfiniiSim Basic, а также калибровка кабелей и пробников PrecisionCable и PrecisionProbe, что позволяет компенсировать потери измерительного тракта и повысить точность анализа высокоскоростных цифровых интерфейсов.

Функционал MultiScope позволяет объединять до десяти осциллографов UXR‑B в единую когерентную систему с количеством каналов до 40, синхронизированную по опорной частоте 8 ГГц и общей системе запуска. Управление осуществляется через единый графический интерфейс, что упрощает многоканальные и межкорпусные измерения. Такая конфигурация предназначена для задач когерентной оптики, MIMO‑систем, исследований 6G, а также комплексного анализа высокоскоростных линий передачи.

Осциллографы Infiniium UXR‑B применяются при разработке и валидации высокоскоростных последовательных интерфейсов (PCIe Gen5/6, USB4, DDR5, MIPI, HDMI, DisplayPort), в системах оптической связи 400G/800G и выше, в исследованиях mmWave‑ и суб‑ТГц‑диапазона, а также при анализе джиттера, фазового шума, целостности сигнала и комплексных РЧ‑модуляций.
