Infiniium MXR B‑Series — серия осциллографов реального времени (12 моделей) с полосой пропускания от 500 МГц до 6 ГГц и конфигурациями на 4 или 8 аналоговых каналов. Во всех моделях доступна одновременная работа всех аналоговых каналов с частотой дискретизации 16 Гвыб/с, 10‑битным АЦП и глубиной памяти 200 Мвыб на канал; платформа расширяется лицензиями (полоса, память, каналы и интегрированные функции).
Ключевая особенность серии — аппаратно‑ускоренная ASIC‑архитектура «осциллограф на кристалле» (100M+ логических вентилей), которая переносит критические вычисления в аппаратную часть и существенно повышает скорость выполнения типовых операций: высокая скорость обновления осциллограмм (>200 000 осциллограмм/с), ускоренное построение диаграмм «глаз» (>750 000 UI/с), быстрое построение спектров (БПФ) и аппаратное усреднение. Это снижает время поиска редких событий и упрощает отладку цифровых и радиочастотных узлов.
Для диагностики редких и «плавающих» ошибок предусмотрены режим истории (History Mode) для просмотра до 1 024 предыдущих срабатываний и сегментированная память (Segmented) для захвата десятков тысяч отдельных событий с последующим анализом. Стандартно доступно ПО идентификации событий InfiniiScan (зональные и параметрические условия), а также приложение Fault Hunter для автоматического поиска и сохранения типовых ошибок цифрового сигнала на интервалах теста от 60 секунд до 48 часов.
Серия MXR построена по концепции «8‑в‑1»: осциллограф, логический анализатор (опция), анализатор спектра реального времени (RTSA, опция) и цифровое понижение частоты (DDC, опция), анализ протоколов последовательных шин, встроенный генератор произвольных сигналов 50 МГц (AWG), анализатор частотной характеристики 50 МГц (FRA), цифровой вольтметр и три частотомера с тотализатором. RTSA/DDC поддерживает стандартную полосу анализа 40 МГц и расширяется до 160/320 МГц (RTSA) и 2 ГГц (DDC), с опцией Frequency Extension для анализа до 6 ГГц независимо от полосы осциллографа.
Платформа MXR поддерживает расширения после покупки: добавление цифровых каналов MSO (16 каналов), увеличение памяти (до 400 Мвыб/канал или 1,6 Гвыб общей гибкой памяти), расширение полосы до 6 ГГц, а также программные приложения для анализа целостности сигнала, анализа питания, декодирования протоколов и испытаний на соответствие стандартам. Для повышения плотности каналов доступен режим MultiScope: объединение нескольких осциллографов серии для измерений до 40 каналов.
Ключевая особенность серии — аппаратно‑ускоренная ASIC‑архитектура «осциллограф на кристалле» (100M+ логических вентилей), которая переносит критические вычисления в аппаратную часть и существенно повышает скорость выполнения типовых операций: высокая скорость обновления осциллограмм (>200 000 осциллограмм/с), ускоренное построение диаграмм «глаз» (>750 000 UI/с), быстрое построение спектров (БПФ) и аппаратное усреднение. Это снижает время поиска редких событий и упрощает отладку цифровых и радиочастотных узлов.
Для диагностики редких и «плавающих» ошибок предусмотрены режим истории (History Mode) для просмотра до 1 024 предыдущих срабатываний и сегментированная память (Segmented) для захвата десятков тысяч отдельных событий с последующим анализом. Стандартно доступно ПО идентификации событий InfiniiScan (зональные и параметрические условия), а также приложение Fault Hunter для автоматического поиска и сохранения типовых ошибок цифрового сигнала на интервалах теста от 60 секунд до 48 часов.
Серия MXR построена по концепции «8‑в‑1»: осциллограф, логический анализатор (опция), анализатор спектра реального времени (RTSA, опция) и цифровое понижение частоты (DDC, опция), анализ протоколов последовательных шин, встроенный генератор произвольных сигналов 50 МГц (AWG), анализатор частотной характеристики 50 МГц (FRA), цифровой вольтметр и три частотомера с тотализатором. RTSA/DDC поддерживает стандартную полосу анализа 40 МГц и расширяется до 160/320 МГц (RTSA) и 2 ГГц (DDC), с опцией Frequency Extension для анализа до 6 ГГц независимо от полосы осциллографа.
Платформа MXR поддерживает расширения после покупки: добавление цифровых каналов MSO (16 каналов), увеличение памяти (до 400 Мвыб/канал или 1,6 Гвыб общей гибкой памяти), расширение полосы до 6 ГГц, а также программные приложения для анализа целостности сигнала, анализа питания, декодирования протоколов и испытаний на соответствие стандартам. Для повышения плотности каналов доступен режим MultiScope: объединение нескольких осциллографов серии для измерений до 40 каналов.
| Параметр | Значение |
|---|---|

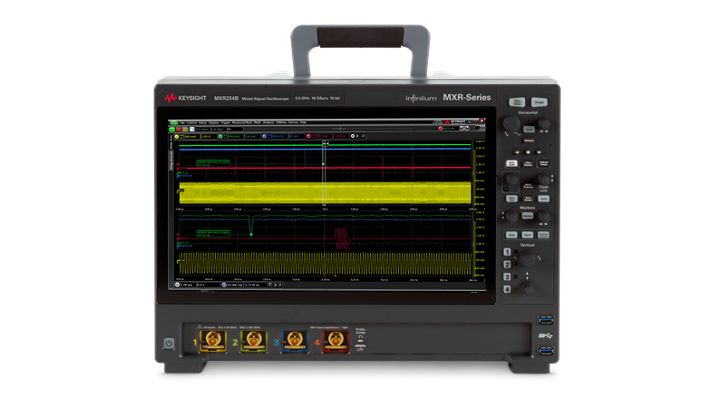

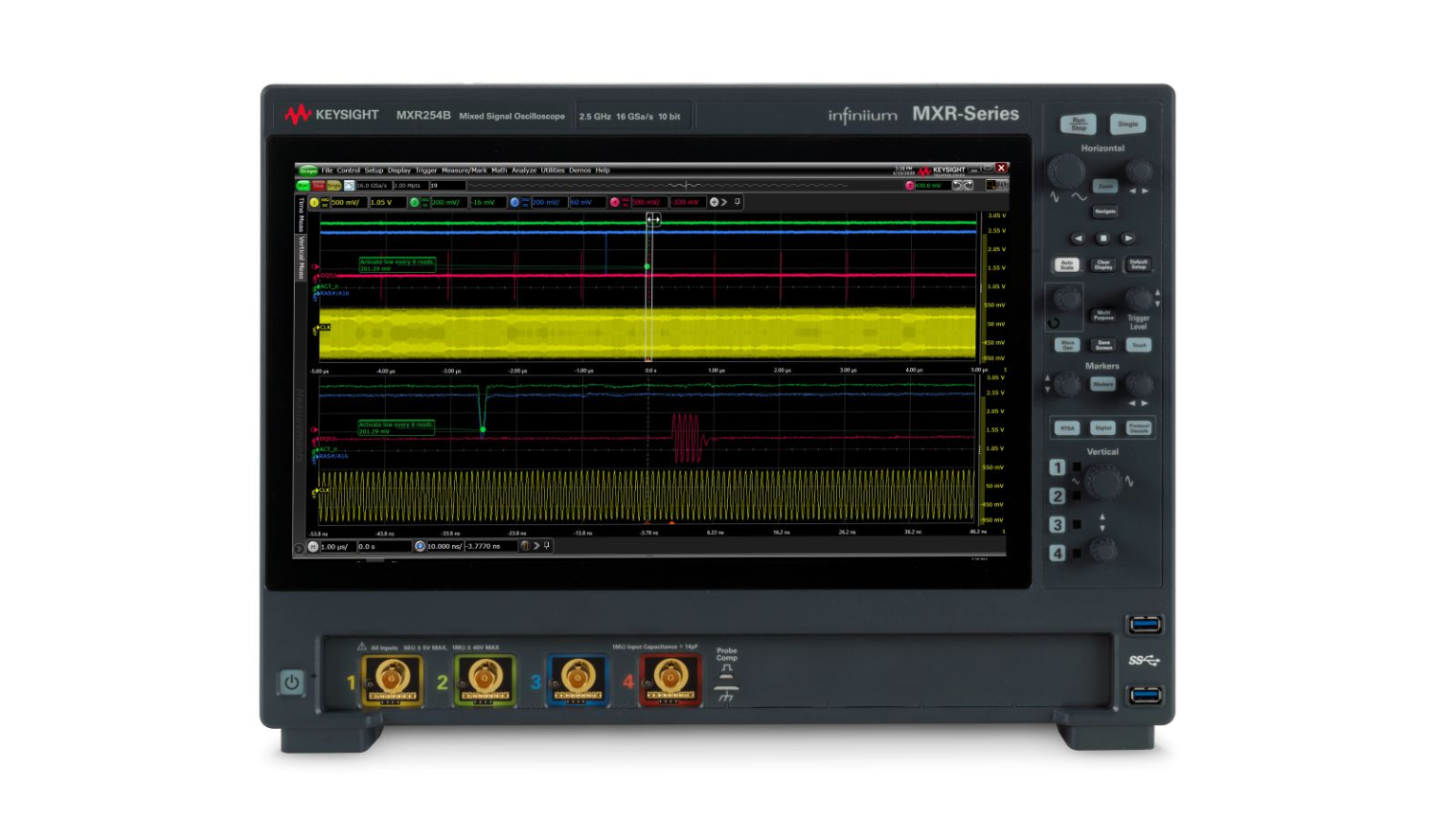

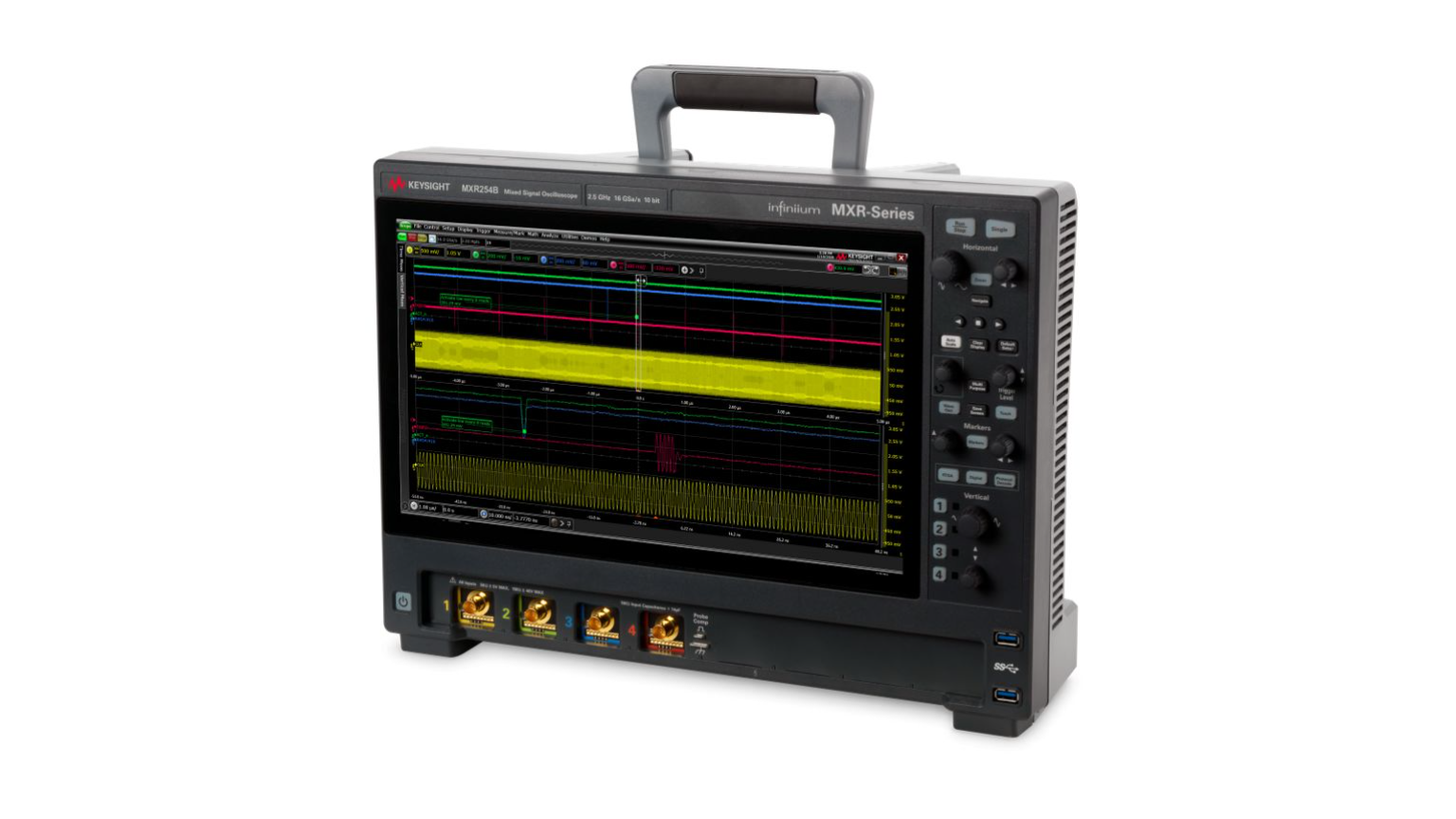

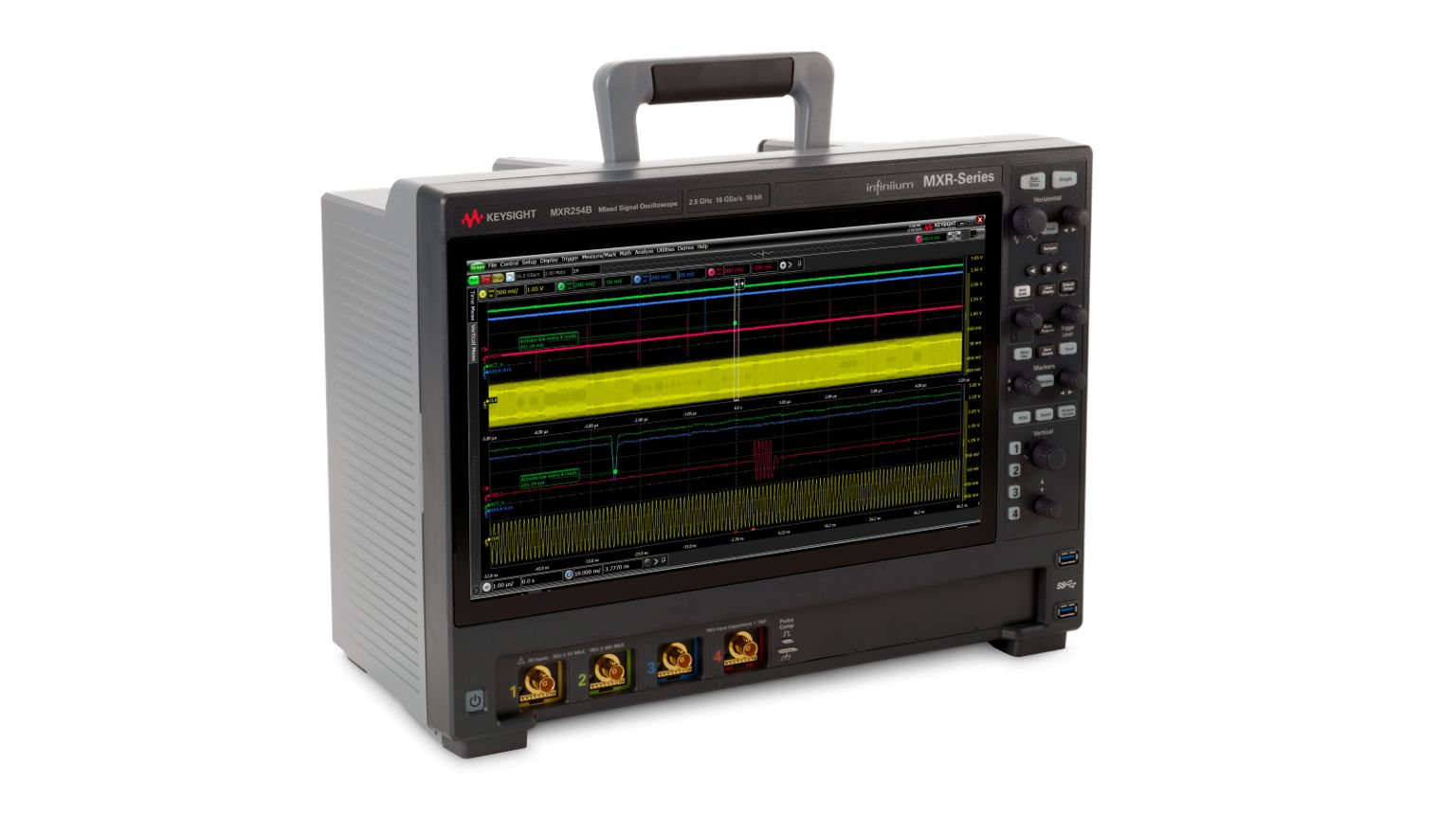

| Модель | Keysight MXR254B |
| Аналоговые каналы | 4 |
| Полоса пропускания (–3 дБ, 50 Ω) | 2,5 ГГц |
| Время нарастания (тип., 10–90%) | 172 пс |
| Частота дискретизации (реальная) | 16 Гвыб/с (все аналоговые каналы) |
| Память (стандарт) | 200 Мвыб/канал |
| Память (опции) | 400 Мвыб/канал; 1,6 Гвыб общей гибкой памяти (распределяется между каналами) |
| Вертикальное разрешение | 10 бит (до 16 бит в режиме высокого разрешения) |
| ENOB (50 Ω, 50 мВ/дел) | 7,5 бит |
| Уровень шума (50 Ω, 1–2 мВ/дел) | 100 мкВ VRMS |
| Входной импеданс | 50 Ω ±3,5% или 1 MΩ ±1% (14 пФ тип.) |
| Макс. входное напряжение | ±5 VMAX (50 Ω); 30 VRMS или ±40 VMAX (1 MΩ) |
| Точность временной базы | ±(8 ppb initial + 75 ppb/year aging) |
| Собственный джиттер (внутриканальный, тип., 100 нс/дел) | 118 фс RMS |
| Джиттер системы запуска (trigger jitter) | 523 фс RMS |
| Цифровые каналы (опция) | 16 каналов, 300 МГц, до 8 Гвыб/с, min glitch 2 нс |
| Встроенные инструменты (стандарт) | AWG 50 МГц; FRA 50 МГц; DVM 4‑digit; counters 10‑digit |
| RTSA/DDC | 40 МГц стандарт; опции RTSA 160/320 МГц и DDC 2 ГГц; Frequency Extension до 6 ГГц |
| Дисплей | 15,6" multi‑touch, Full HD (1920×1080) |
| ОС / ПК | Windows 10; Intel Core i7‑9700E 2,6 ГГц; 32 ГБ ОЗУ; SSD 500 ГБ съёмный (до 1 ТБ) |

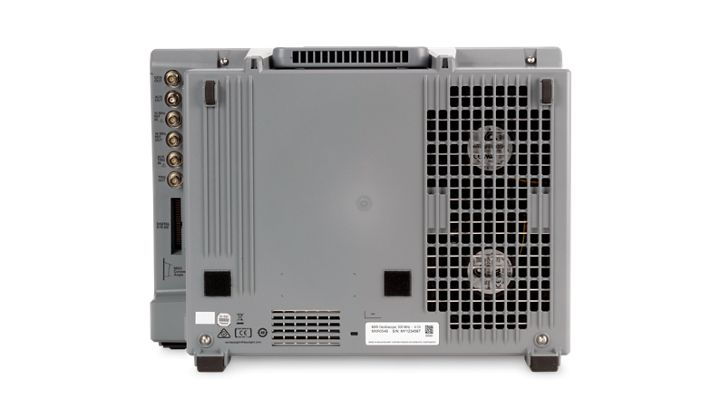

| Интерфейсы | LAN 10/100/1000; 6×USB 3.0 host; 1×USB 3.0 device; DisplayPort; VGA; аудио; Trigger out |
| Габариты (Ш×В×Г) | 443 × 327 × 223 мм (включая органы управления) |
| Масса | 13,75 кг (модель на 4 канала) |
| Потребляемая мощность (макс.) | 450 Вт (модель на 4 канала) |
Аппаратные опции / апгрейды (послепродажные):
- MXR2BW — Add analog bandwidth, up to 6 GHz
- MXRB8CH — Add analog channels, 4 to 8 (суффиксы MXRB8CH-00x по полосе)
- MXR2MEM — Add memory, 400 Mpts/ch or 1.6 Gpts combined flexible memory
- MXR2RTSA — Add RTSA and DDC
- MXR2FRE — Add RF Frequency Extension (extend RTSA/DDC frequency range to 6 GHz)
- MXR2MSO — Add MSO, 16 channels (includes N2756A probe)
- MXR2RACK — Rackmount Kit, 8U; MXRBSSD — Additional Removable SSD, 500 GB or 1 TB
Add‑on software (измерительные приложения):
- D9010JITA — EZJit Complete
- D9010DMBA — De‑Embedding
- D9010ASIA — Advanced Signal Integrity
- D9010POWA — Power Integrity, Rails, PMICs
- D9010PWRA — Switch Mode Supplies
- D9011PAMA — PAMn Application
- D9010UDAA — User Defined Application
Пакеты триггера/декодирования протоколов (примеры):
- D9010LSSP — Low‑Speed Serial
- D9010EMBP — Embedded
- D9010AUTP — Low‑Speed Automotive; D9020AUTP — High‑Speed Automotive
- D9010MPLP — MIPI Low Speed; D9010MCDP — MIPI C‑PHY/D‑PHY; D9010MPMP — MIPI M‑PHY
- D9010MILP — Military; D9010USBP — USB
- D9011BDLP — Basic Protocol Bundle
ПО для испытаний на соответствие стандартам (Compliance, примеры):
- D9010USBC — USB 2.0 Transmitter
- D9010ETHC — Ethernet 10M/100M/1GBASE‑T and EEE
- D9010EBZC — Ethernet 10G, MG Base‑T, N‑Base‑T
- AE6910T — Automotive Ethernet 5GBASE‑T1
- D9010CPHC — MIPI C‑PHY; D9020DPHC — MIPI D‑PHY
- D9030DDRC — JEDEC DDR3 and LPDDR3 Compliance
Offline testing / ПО для работы вне прибора:
- D9010BSEO — Infiniium Offline (baseline)
- D9010JITO, D9010ASIO, D9010LSPO, D9010HSPO — офлайн‑пакеты (см. PDF)
