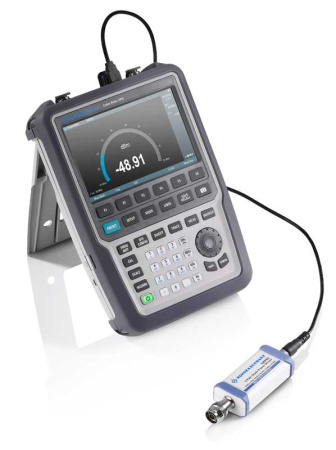

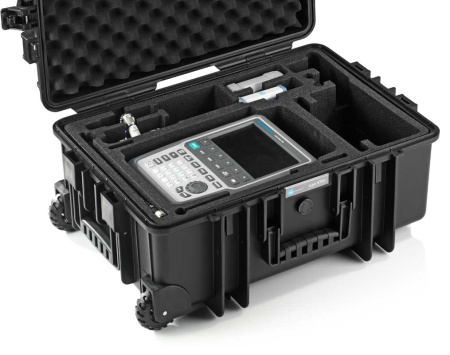

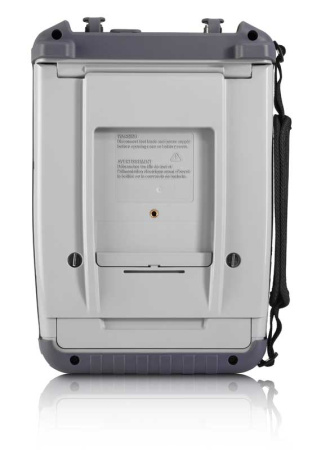

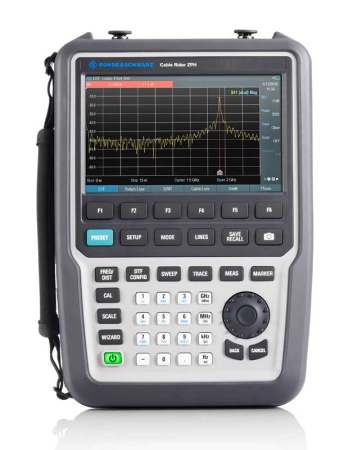

Анализатор кабелей и антенн Cable Rider ZPH однопортовый
- Диапазон частот от 2 МГц до 3 ГГц
- Измерение расстояния до места повреждения (DTF), коэффициента отражения, КСВН и однопортовое измерение потерь в кабеле. 9-часовой ресурс работы аккумулятора
- Масса 2,5 кг
| Параметр | Значение |
| Диапазон частот | |
| Анализатор ZPH | от 2 МГц до 3 ГГц |
| с установленной опцией ZPH-B4 | от 2 МГц до 4 ГГц |
| Разрешение по частоте | 1 Гц |
| Отдельные виды измерений |
коэффициент отражения (S11) однопортовое измерение потерь в кабеле расстояние до места повреждения |
| Выходная мощность на порте | –10 дБмВт (ном.) управляется ослаблением аттенюатора генератора |
| Максимально допустимый паразитный сигнал | |
|
измерение = отражение (S11)/потери в кабеле/расстояние до места повреждения |
+17 дБмВт (ном.) |
| Количество точек измерения | выбираемое от 101 до 2501 |
| Измерение коэффициента отражения S11 | |
|
Эффективная направленность с использованием N-Z103 2 МГц ≤ f ≤ 4 ГГц (с установленной опцией ZPH-B4) |
> 42 дБ (ном.) |
| Скорость измерений | 0,3 мс/точку |
| Форматы результатов | амплитуда, КСВН, амплитуда и расстояние до места по вреждения, КСВН и расстояние до места повреждения |
| Однопортовое измерение потерь в кабеле | |
| Формат результатов | амплитуда |
| Диапазон | выбираемый 1/2/5/10/20/50/100/120/150 дБ |
| Анализ расстояния до места повреждения | |
| Форматы результатов | коэффициент отражения (дБ), КСВН |
| Разрешение определения повреждения |
(1,5 м × 108 м × коэффициент замедления/полоса обзора) |
| Максимальная длина кабеля | зависит от потерь в кабеле 1500 м (ном.) |
| Максимально допустимые входные уровни | |
| Постоянное напряжение | 50 В |
| Непрерывная ВЧ мощность |
порт 1 (вход измерителя мощности) 30 дБмВт порт 2 (вход рефлектометра) 23 дБмВт |
| Общие данные | |
| Дисплей | WVGA, 800 × 480 пикселей |
| Аккумуляторная батарея (опция HA-Z306) | емкость 72 Вт/ч, напряжение 11,25 В (ном.) |
|
Время работы с новым полностью заряженным аккумулятором |
9 ч |
| Габариты, Ш × В × Г | 202 мм × 294 мм × 76 мм |
| Масса |
2,5 кг |
