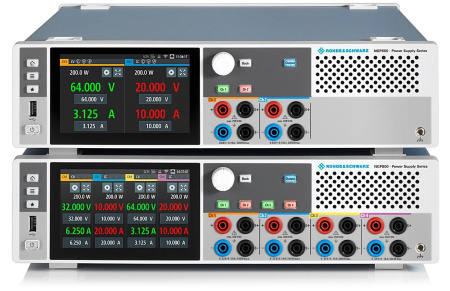

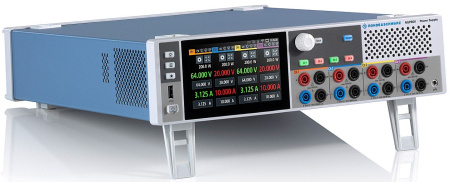

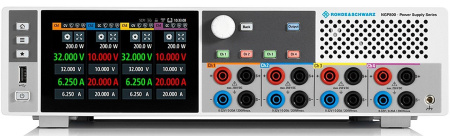

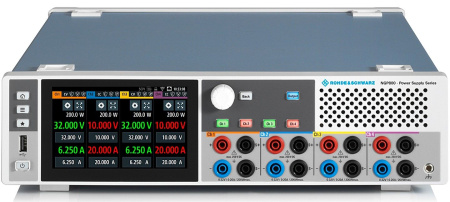

Источник питания NGP804 - это четырехканальный прибор с максимальной мощностью до 800 Вт, который используется для разработки, производственного контроля и диагностического тестирования электроники.
Производитель относит линейку NGP к высокопроизводительным устройствам с такими отличительными чертами, как высокое быстродействие, достаточный для лабораторных испытаний уровень точности и расширенные возможности программирования. При необходимости источник питания можно модернизировать для установки в автоматизированные контрольные комплексы оборудования.
- 4 гальванически изолированных выхода 32 В/20 А.
- Реализация мощности во множестве рабочих точек за счет настраиваемых сочетаний тока/напряжения.
- Параллельная и последовательная схемы подключения с одновременной регулировкой выходных параметров для всех каналов.
- Функции измерения, статистики и регистрации данных.
- Удобный сенсорный экран с одновременным отображением информации по всем выходам и простой навигацией.
Интегрированные измерительные функции позволяют отказаться от дополнительного мультиметра и экономят место на столе. Пользователю NGP804 доступны данные по всем каналам с детализацией до 0.5 мА/1 мВ, при этом устройство дополнительно фиксирует максимальные и минимальные значения параметров, а также измеряет произведенную энергию в ватт-часах.
Режим регистратора помогает организовать долговременный мониторинг с привязкой результатов ко времени и экспортом на ПК для составления отчетности или другой документации.
Функция QuickArb применяется для эмуляции стандартного питания и имитации проблемных ситуаций как на начальных стадиях разработки электроприборов, так и в ходе испытаний на соответствие различным требованиях. Встроенный редактор шаблонов упрощает создание тестовых сценариев.
| Параметр | Значение | |
|
Выходы |
||
| Все выходные каналы гальванически развязаны и незаземлены. | ||
| Количество выходных каналов | 4 | |
| Суммарная выходная мощность | макс. 800 Вт | |
| Максимальная выходная мощность на канал | 200 Вт | |
| Выходное напряжение на канал |
от 0 В до 32 В |
|
| Максимальный выходной ток на канал | 20 А | |
| Максимальное напряжение в последовательном режиме работы | 128 В | |
| Максимальный ток в параллельном режиме работы | 80 А | |
| Пульсации напряжения и шум | от 20 Гц до 20 МГц |
< 3 мВ (СКЗ) < 30 мВ (размах) (изм.) |
| Пульсации тока и шум | от 20 Гц до 20 МГц | < 3,5 мА (СКЗ) (изм.) |
| Стабилизация нагрузки | ||
| Изменение нагрузки: от 10% до 90% | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,01% + 5 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,01% + 5 мА |
| Время восстановления нагрузки | изменение нагрузки от 50% до 100% в пределах 0,2% от номинального напряжения | < 400 мкс (изм.) |
| Время нарастания | ||
| От 10% до 90% от номинального выходного напряжения, резистивная нагрузка | < 10 мс | |
| Время спада | ||
| От 90% до 10% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 10 мс, без нагрузки: < 50 мс | |
| Разрешающая способность при программировании | ||
| Напряжение | 1 мВ | |
| Ток | 0,5 мА | |
| Погрешность установки при программировании | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,05% + 5 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,1% + 20 мА |
| Выходные измерения | ||
| Измерительные функции | напряжение, ток, мощность, энергия | |
| Разрешение при снятии показаний | ||
| Напряжение | 1 мВ | |
| Ток | 0,5 мА | |
| Погрешность считывания | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,05% + 5 мВ |
| Ток | ± (% от выходного значения + смещение) | < 0,1% + 20 мА |
| Температурный коэффициент (на °C) | ||
| ±(% от выхода + смещение), от +5 °C до +20 °C и от +30 °C до +40 °C | напряжение: < 0,0075% + 0,75 мВ | ток: < 0,015% + 3 мА |
| Четырехпроводное подключение | ||
| Максимальная компенсация | 1 В (изм.) | |
| Предельно допустимые параметры | ||
| Максимальное напряжение относительно земли | 250 В постоянного тока | |
| Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | 35 В |
| Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | 0,4 В |
| Максимальный обратный ток | макс. в течение 5 мин | 20 А |
| Дистанционное управление | ||
| Время обработки команды | < 30 мс (тип.) | |
| Функции защиты | ||
| Защита от перенапряжения | регулируется для каждого канала | |
|
Разрешающая способность при программировании |
1 мВ | |
| Защита от превышения мощности | регулируется для каждого канала | |
|
Защита от превышения тока (электронный предохранитель) |
регулируется для каждого канала | |
| Разрешающая способность при программировании | 0,5 мА | |
| Время срабатывания | (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A | < 1 мс |
| Связь предохранителей (функция FuseLink) | да | |
| Задержка срабатывания при включении выхода | регулируется для каждого канала | от 10 мс до 10 с (с шагом 1 мс) |
| Время срабатывания для связанных каналов | < 5 мс | |
| Задержка срабатывания | регулируется для каждого канала | от 10 мс до 10 с (с шагом 1 мс) |
| Защита от перегрева | независимо для каждого канала | |
| Специальные функции | ||
| Выходная линейно-нарастающая функция | EasyRamp | |
| Время действия функции EasyRamp | от 10 мс до 60 с (с шагом 1 мс) | |
| Задержка вывода | ||
| Синхронность | < 1 мс (тип.) | |
| Задержка на канал | от 10 мс до 10 с (с шагом 1 мс) | |
| Функция произвольных сигналов (QuickArb) | ||
| Параметры | напряжение, ток, время | |
| Максимальное количество точек | 1024 | |
|
Максимальное количество подгрупп |
8 | |
| Время пребывания | от 1 мс до 60 с (с шагом 1 мс) | |
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65535 | |
| Запуск | вручную, дистанционно или через опциональный вход запуска | |
| Интерфейсы запуска и управления | ||
| R&S®NGP-K103 | цифровой вход/выход, 16-контактный разъем | |
| Время срабатывания запуска |
< 3 мс (тип.) |
|
| Максимальное напряжение (IN/OUT) | 5,5 В | |
| Входной уровень запуска | ТТЛ | |
| Максимальный потребляемый ток (OUT) | 5 мА | |
| Аналоговый интерфейс управления | ||
| R&S®NGP-K107 | аналоговый вход, 16-контактный разъем | |
| Входное напряжение | управление от 0% до 100% напряжения или тока | от 0 В до 5 В |
| Погрешность вывода | напряжение: < 0,1% + 16 мВ | ток: < 0,1% + 30 мА |
| Температурный коэффициент (на °C) ±(% от выхода + смещение), от +5 °C до +20 °C и от +30 °C до +40 °C | напряжение: < 0,015% + 2,4 мВ | ток: < 0,015% + 4,5 мА |
| Частота обновления | 1 мс | |
| Регистрация данных | ||
| Максимальная скорость сбора | 125 отсчетов/с | |
| Объем памяти | объем внешней памяти | |
| Разрешение по напряжению | см. Разрешение при снятии показаний | |
| Погрешность напряжения | см. Погрешность считывания | |
| Разрешение по току | см. Разрешение при снятии показаний | |
| Погрешность тока | см. Погрешность считывания | |
| Дисплей и интерфейсы | ||
| Дисплей | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный | |
| Разъемы на передней панели | 4-мм безопасные гнезда (канальные выходы, компенсация напряжения) | |

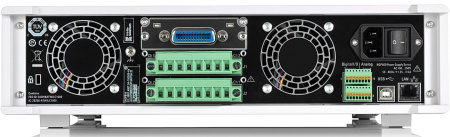

| Разъемы на задней панели | 2 × 8-контактный разъем (канальные выходы и компенсация напряжения) | |
| Интерфейсы дистанционного управления | стандартная модель | USB-TMC, USB-CDC (Virtual COM), LAN |
| R&S®NGP-K102 | WLAN | |
| R&S®NG-B105 | IEEE-488 (GPIB) | |
| Условия окружающей среды | ||
| Температура | диапазон рабочих температур | от +5 °C до +40 °C |
| диапазон температур хранения | от –20 °C до +70 °C | |
| Относительная влажность | без конденсации | от 5% до 95% |
|
Номинальная мощность |
||
| Номинальное напряжение сети питания | от 100 В до 250 В | |
|
Частота сети питания |
от 50 Гц до 60 Гц | |
| Максимальная потребляемая мощность | 1125 Вт | |
| Сетевые предохранители | внутренние (недоступны пользователю) | 16 А 250 В IEC60127-2/7 быстродействующие |
| Соответствие продукта | ||
| Электромагнитная совместимость | ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU |
применяемые стандарты: ETSI EN300328 V2.1.1 EN 61326-1 EN55011 (класс A) EN55032 (класс A) ETSI EN301489-1 V2.2.0 ETSI EN301489-17 V3.2.0 |
|
|
Корея | Маркировка KC |
|---|---|---|
|
|
США, Канада | FCC47 CFR часть 15B, ICES-003 выпуск 6 |
| Электробезопасность | ЕС:в соответствии с Директивой по низковольтному оборудованию 2014/35/EU |
применяемые согласованные стандарты: EN61010-1 |
| Стандарты WLAN | Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Исландия, Ирландия, Италия, Латвия, Лихтенштейн, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция, Швейцария, Турция, Великобритания | CE0682 |
|
|
Сингапур | Стандарты iMDA DB102020 (класс A) |
|
|
США, Канада | FCC, IC |
| RoHS | в соответствии с Директивой ЕС 2011/65/EU | EN50581 |
| Механическое сопротивление | ||
| Вибрация | синусоидальная |
от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, пост. ускорение 0,5 g, согласно EN60068-2-6 |
| случайная |
от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64 |
|
| Ударное воздействие | ударный спектр 40 g, в соответствии с MIL-STD-810E, метод 516.4, процедура I | |
| Механические характеристики | ||
| Габариты | 362 мм × 100 мм × 451 мм | |
| Масса | 8 кг | |
| Монтаж в стойку | R&S ZZA-GE23 | 19 дюймов, 2 HU |
| Рекомендуемый межкалибровочный интервал | 1 год | |
