USB-осциллографы АКИП (PicoScope) с полосой пропускания 1 ГГц. Лучшие в своём классе!
![]() |
Модель |
Число каналов |
Полоса пропускания |
Разрядность АЦП |
4 |
1 ГГц |
8/ 10/ 12 бит |
|
4 |
1 ГГц |
8 бит |
|
4 |
750 МГц |
8/ 10/ 12 бит |
|
4 |
750 МГц |
8 бит |
|
8 |
500 МГц |
8/ 10/ 12 бит |
|
8 |
500 МГц |
8 бит |
|
4 |
500 МГц |
8/ 10/ 12 бит |
|
4 |
500 МГц |
8 бит |
|
4 |
300 МГц |
8 бит |

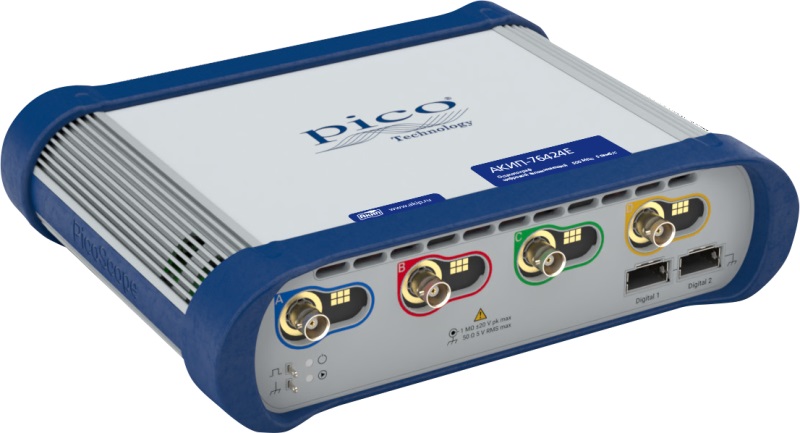

Осциллографы серии АКИП-76000E имеют аппаратную подготовку для использования логического пробника (2 слота для функции MSO), модернизированный корпус с инновационными входами BNC (c контактной площадкой для поддержки опциональных аксессуаров).
В старших моделях АКИП-76426E и АКИП-76425E разрядность АЦП перестраиваемая - 8/ 10/ 12 бит, для АКИП-76406E и АКИП-76405E вертикальное разрешение составляет 8 бит.
Лучшие в своем классе полоса пропускания, частота дискретизации и глубина памяти.
Время захвата при максимальной частоте дискретизации: 200 мс при 5 ГГц.
Благодаря аналоговой полосе пропускания до 1 ГГц, и частоте дискретизации в реальном времени 5 ГГц, USB-осциллограф может отображать однократные импульсы с временным разрешением 200 пс.
Осциллографы серии АКИП-76000E предоставляют самую глубокую память захвата, доступную в стандартной комплектации в сравнении с любым другим осциллографом - всего до 4 ГВыб. Эта сверхглубокая память позволяет осциллографу захватывать осциллограммы длительностью 200 мс при максимальной частоте дискретизации 5 ГГц. А при использовании PicoSDK, выделив всю память осциллографа для одной осциллограммы, можно поддерживать максимальную частоту дискретизации 5 ГГц для еще более длительной регистрации до невероятных 800 мс.
Интерфейс SuperSpeed USB 3.0 и аппаратное ускорение обеспечивают плавность и отзывчивость отображения даже при длительной регистрации.
Ключевые особенности:
- Функциональность «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор до 16 каналов (для цифровых каналов требуется опция MSO -TA369)
- Максимальная частота дискретизации: 5 ГГц
- Максимальный объем памяти: от 2 ГБ до 4 ГБ (в зависимости от модели и режима АЦП)
- Скорость обновления экрана до 300000 осциллограмм в секунду
- Доступен захват формы сигнала на интервале 200 мс с максимальной дискретизацией
- Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom
- Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц
- Функциональный генератор: до 50 МГц/ 5 В п-п
- Генератор сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
- Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания
- Декодирование сигналов (более 20 протоколов): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
- Математика: 35 функций (4 оператора)
- Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных)
- Программное обеспечение PicoScope, PicoLog® и PicoSDK® в комплекте
- Питание от сетевого адаптера ~230В (12В/ 7А)
- Интерфейс USB 3.0
- Гарантия 5 лет
Типичные приложения
Эти осциллографы с прикладным программным обеспечением PicoScope 6 идеально подходят для инженеров-разработчиков, работающих с высокопроизводительными встроенными системами, обработкой сигналов, силовой электроникой, мехатроникой и автомобильной электроникой, а также для исследователей и ученых, работающих над многоканальными высокопроизводительными экспериментами в физических лабораториях, ускорителях частиц и подобных установках.
Интерфейс прикладного программирования (API) PicoScope 6000E обеспечивает программный доступ к полному набору расширенных функций оборудования и может быть использован для разработки разнообразных пользовательских и OEM-приложений.
