Новый флагманский анализатор сигналов Keysight для передовых разработок в области современных телекоммуникаций, спутниковой связи и техники специального назначения

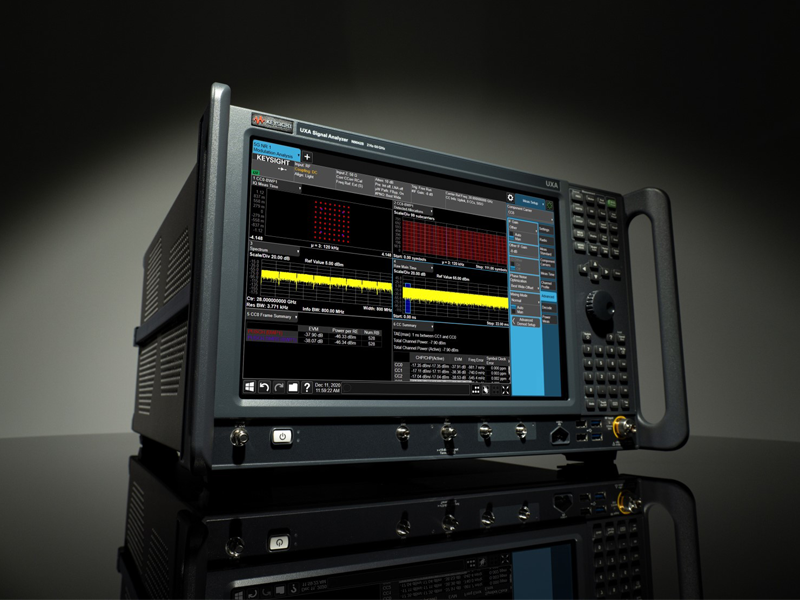

Сигналы систем миллиметрового диапазона особенно восприимчивы к факторам, влияющим на качество сигналов, таким как ошибки квадратурной модуляции, фазовые шумы, искажения, отношение сигнал-шум, нелинейность амплитудной и фазовой характеристик. Новый анализатор сигналов серии X Keysight N9042B UXA обеспечивает широкую полосу анализа и захвата сигналов и большой динамический диапазон, позволяя решать самые сложные задачи, которые стоят перед разработчиками устройств миллиметрового диапазона, включая малый допустимый разброс характеристик, сжатые сроки выполнения работ, все более сложные виды модуляции и строгие требования стандартов.

«Целостность (качество) сигналов имеет сильное влияние на параметры функционирования устройств для сетей 5G, аэрокосмической промышленности, спутниковых систем и автомобильных радаров», ­– отметил Киран Унни (Kiran Unni), вице-президент подразделения промышленных технологий компании Frost & Sullivan. «Сигналы миллиметрового диапазона более восприимчивы к факторам, влияющим на их качество, таким как ошибки квадратурной модуляции, фазовые шумы, искажения, отношение сигнал/шум, нелинейность амплитудной и фазовой характеристик. Таким образом, для разработчиков и производителей правильное определение характеристик сигналов критично для определения истинных параметров функционирования устройств для миллиметрового диапазона».

Анализатор сигналов N9042B UXA предоставляет пользователям следующие преимущества:

• уверенность в соответствии разрабатываемого устройства новейшим стандартам с помощью готовых к использованию встроенных измерительных приложений и программного обеспечения для анализа сигналов;
• достоверный анализ сигналов с преселекцией и непрерывной разверткой по частоте от 2 Гц вплоть до 110 ГГц и полосой анализа и захвата сигналов до 11 ГГц;
• точное определение параметров функционирования формирователей сигналов 5G NR с очень низкими значениями величины вектора ошибок (EVM);
• оперативное определение внеполосных и побочных излучений радиолокационной аппаратуры за счет самого низкого в отрасли уровня собственных шумов;
• обеспечение разработки систем спутниковой связи с высокой пропускной способностью за счет собственной (внутренней) полосы анализа и захвата сигналов до 4 ГГц

Программное обеспечение для проведения испытаний

Для проверки соответствия разрабатываемых устройств новейшим стандартам с помощью готовых к использованию инструментов для систем сотовой связи, систем передачи данных, а также аэрокосмической промышленности, компания Keysight интегрировала в свои анализаторы сигналов серии X измерительные приложения PathWave серии X.  Эти приложения упрощают выполнение сложных задач при обеспечении высокой повторяемости результатов.  В дополнение, программное обеспечение векторного анализа сигналов PathWave VSA – мощный инструмент для анализа сигналов – поддерживает испытания на соответствие более 75 стандартам связи и позволяет пользователям осуществить доскональное изучение параметров формируемых сигналов и производить оптимизацию своих разработок.

Сотовая связь

Испытания компонентов и устройств 5G на соответствие стандарту 3GPP 5G NR (релизов 15 и 16) требуют использования измерительных решений, обладающих высокими точностью и чувствительностью, а также широкой полосой анализа и захвата сигналов. Анализатор сигналов N9042B UXA с использованием программного обеспечения для анализа сигналов 5G NR обеспечивает максимально простое и достоверное определение характеристик разрабатываемых передающих устройств.

Спутниковая связь

Современные системы спутниковой связи требуют особого подхода к характеризации широкополосных компонентов, при котором она осуществляется в полосе частот, превышающей полосу для целевого применения. Анализатор сигналов N9042B UXA имеет широкую мгновенную полосу захвата и анализа сигналов и широкий непрерывный рабочий диапазон частот с аппаратной преселекцией, которые позволяют определить характеристики разрабатываемых устройств спутниковой связи в указанных условиях.

Анализатор сигналов Keysight N9042B UXA позволяет достичь высочайшей точности результатов измерений благодаря следующим устройствам, расширяющим его функционал:

• Инновационному расширителю диапазона частот Keysight V3050A, обеспечивающему высочайшую в отрасли точность измерения параметров широкополосных сигналов на очень высоких частотах, исключительную чувствительность, непрерывный рабочий диапазон частот с аппаратной преселекцией с верхней границей вплоть до 110 ГГц, большой динамический диапазон и бесшовный интерфейс взаимодействия с анализатором сигналов N9042B UXA;

• Калибраторам приемников Keysight RCal, которые обеспечивают значительное повышение достоверности и точности результатов измерений за счет учета и корректировки нелинейностей АЧХ и ФЧХ входных радиотрактов анализаторов сигналов Keysight серии X (как внутренних, так и внешних) в полосах частот до 5 ГГц без использования трудоемких методик и дорогостоящего вспомогательного оборудования и имеют простое подключение к анализаторам сигналов Keysight серии X по интерфейсу USB;
• Векторным генераторами СВЧ сигналов Keysight VXG, обеспечивающим высокую мощность выходных сигналов со сверхнизким уровнем фазовых шумов и широкой полосой формирования сигналов для самых требовательных систем связи и аэрокосмической отрасли, двухканальная архитектура генераторов VXG позволяет быстро переключаться с проверки влияния помех и блокирования на испытания двухканальных систем MIMO цифрового диаграммообразования.
