Новые СВЧ частотомеры серии АКИП-5109 с диапазоном частот до 40 ГГц

Серия включает 2 линейки универсальных частотомеров, которые одновременно являются функционально насыщенными и в тоже время, простыми и удобными в управлении. Частотомеры имеют индикаторную газоразрядную панель (VFD), обладающую высокой яркостью и контрастностью.

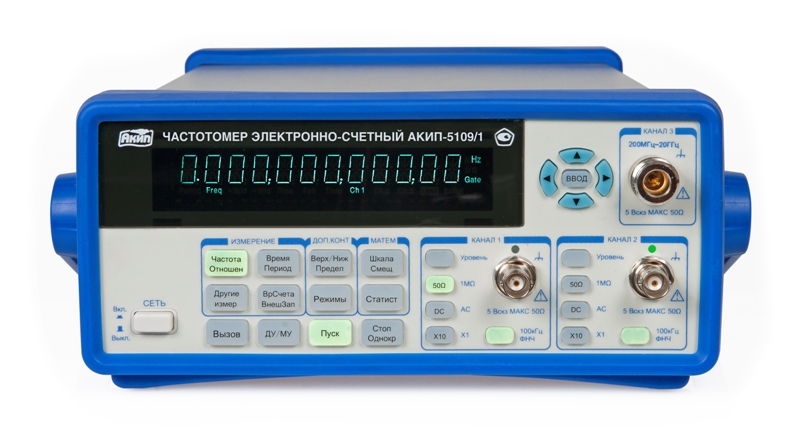

АКИП-5109/1

В АКИП-5109/1, АКИП-5109/2 использован газоразрядный индикатор с разрешением индикатора 10 разрядов, в частотомерах АКИП-5109/3, АКИП-5109/4 формат индикации увеличен и составляет 12 разрядов. Временное разрешение при однократном измерении - 2,5 нс и 500 пс (соответственно).

Новые высокочастотные частотомеры имеют возможность измерения сигналов Кан1/ Кан2 в диапазоне частот от 0,001 Гц до 200 МГц. При этом заказчик для конкретной измерительной задачи может выбрать требуемый частотомер из линейки модификаций с максимальной частотой до 20 ГГц или до 40 ГГц.

По базовым входам Кан1/ Кан2 обеспечивается измерение временных интервалов и значений других параметров сравниваемых сигналов. Помимо стандартных функций частотно-временных измерений, частотомеры обеспечивают автоматические измерения: отношения частот непрерывных синусоидальных или импульсных сигналов, временного интервала, фазового сдвига между сигналами, длительности и коэффициента заполнения импульсов (скважность), подсчет количества импульсов (счётчик).

К результату измерений частоты доступно применять режимы статистической обработки и математические функции: среднее, минимальное, максимальное значение, среднеквадратическое отклонение (СКО), относительное изменение частоты по отношению к заданному опорному значению (ppm), а также измерять девиацию Аллана.

Частотомеры оснащены режимом допускового контроля измеряемой частоты с программируемыми порогами срабатывания и выдачей исполнительного сигнала.

Дополнительный вход на задней панели Кан 4 может быть использован для измерения частоты СВЧ сигналов в диапазоне до 40 ГГц в зависимости от модификации (см. таблицу ниже).

Погрешность установленного внутреннего опорного генератора составляет: ±2х10^-7. Предусмотрена возможность установки опционального термостатированного ОГ <±5×10^-8 (опция 101) или рубидиевого ОГ <±5×10^-10 (опция FE-5680A). Для приложений требующих более высокой стабильности, доступно использовать вход для сигнала внешнего ОГ в качестве источника опорной частоты (например, цезиевого стандарта частоты).

Для автоматизации измерений и встраивания в АИК частотомеры оснащены интерфейсами USB/ RS232 с возможностью добавления опционального интерфейса GPIB.

Модели серии АКИП-5109 могут рассматриваться как варианты замен дорогих брендовых частотомеров в измерительных приложениях до 40 ГГц.

Планируются сертификационные испытания частотомеров серии АКИП-5109 с целью утверждения описания типа СИ.
