Конвертеры частоты
Диапазоны частот: L, C, X, Ku, K, Ka
Конвертеры частоты от научно-производственной компании «ТЕСАРТ» имеют превосходные технические характеристики, обеспечивают высокую надёжность и производительность. Ультранизкие фазовые шумы и высокий динамический диапазон позволяют применять их для любых задач в области спутниковой связи.
Ключевые особенности
• Исполнение для всех типовых литер (L, C, X, Ku, K, Ka), возможность индивидуального частотного плана, компоновки, технических требований;
• Изготовлены на СВЧ модулях собственной разработки и производства;
• Низкий уровень фазового шума в стандартном исполнении. Опция ультранизких фазовых шумов (до -120 дБн/ Гц@100 кГц);
• Высокий динамический диапазон;
• Низкий уровень ПСС (Spurious emission);
• Плавная регулировка выходной мощности (опц.);
• Наличие входа внешнего гетеродина;
• Мгновенная полоса до 3000 МГц;

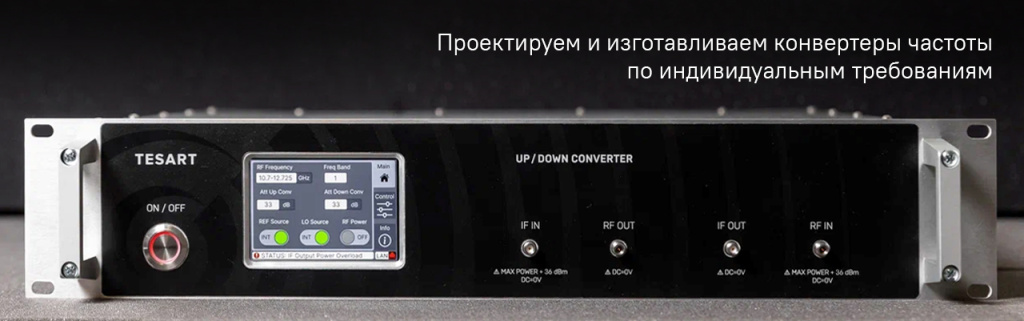

• Сенсорное управление с передней панели;
• Удаленное управление SCPI командами и через Web-интерфейс;
• Подключение по Ethernet;
• Возможность совмещенного исполнения каналов «Вверх/Вниз» в одном корпусе.
Повышающие конвертеры
|
Модель |
Частотный диапазон |
|---|---|
|
AC0001-U1 |
950 – 1750 МГц |
|
AC0206-U1 |
5725 – 6725 МГц |
|
AC0207-U1 |
6700 – 7100 МГц |
|
AC0208-U1 |
7900 – 8400 МГц |
|
AC0213-U1 |
12750 – 13250 МГц |
|
AC0214-U1 |
14000 – 14500 МГц |
|
AC0215-U1 |
13750 – 14800 МГц |
|
AC0218-U1 |
17200 – 18200 МГц |
|
AC0230-U1 |
27500 – 31000 МГц |
|
AC1741-U1 |
39000 – 41000 МГц |
Понижающие конвертеры
|
Модель |
Частотный диапазон |
|---|---|
|
AC0002-U1 |
2000 – 2400 МГц |
|
AC0204-D1 |
3400 – 4200 МГц |
|
AC0205-D1 |
4500 – 4800 МГц |
|
AC0207-D1 |
7250 – 7750 МГц |
|
AC0208-D1 |
8000 – 8500 МГц |
|
AC0212-D1 |
10700 – 12750 МГц |
|
AC0214-D1 |
12750 – 14500 МГц |
|
AC0219-D1 |
18300 – 19300 МГц |
|
AC0230-D1 |
27500 – 31000 МГц |
|
AC1741-D1 |
39000 – 41000 МГц |
Основные параметры*
|
Коэффициент преобразования |
≥ 60 дБ |
|
Глубина регулировки выходной мощности |
50 дБ |
|
Шаг регулировки выходной мощности |
0,5 дБ |
|
Внутриполосные продукты преобразования |
≤ минус 50 дБн |
|
Управление конвертером |
- сенсорный экран на передней панели; - SCPI-команды; - WEB-интерфейс/ПО; |
|
Дополнительно |
- развязка по постоянному напряжению в коаксиальных соединителях; - ограничитель мощности по входу; - детектор мощности; - ручной и автоматический захват внешней опоры; - наличие перемычки для подачи внешнего источника гетеродина; - возможность многоканального исполнения |
* — Частотный план и параметры конверторов могут быть скорректированы под требования заказчика.

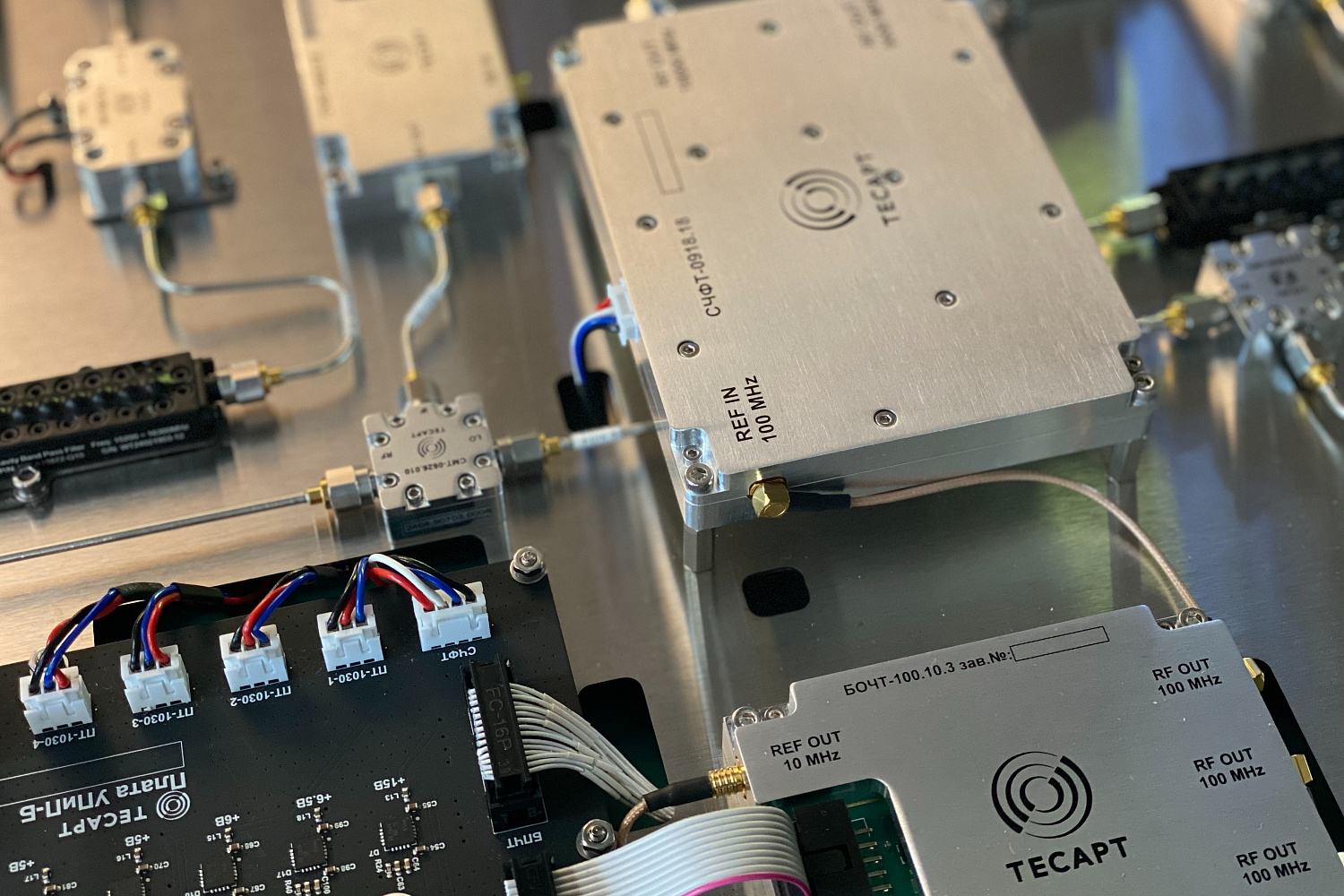

Разработка и производство

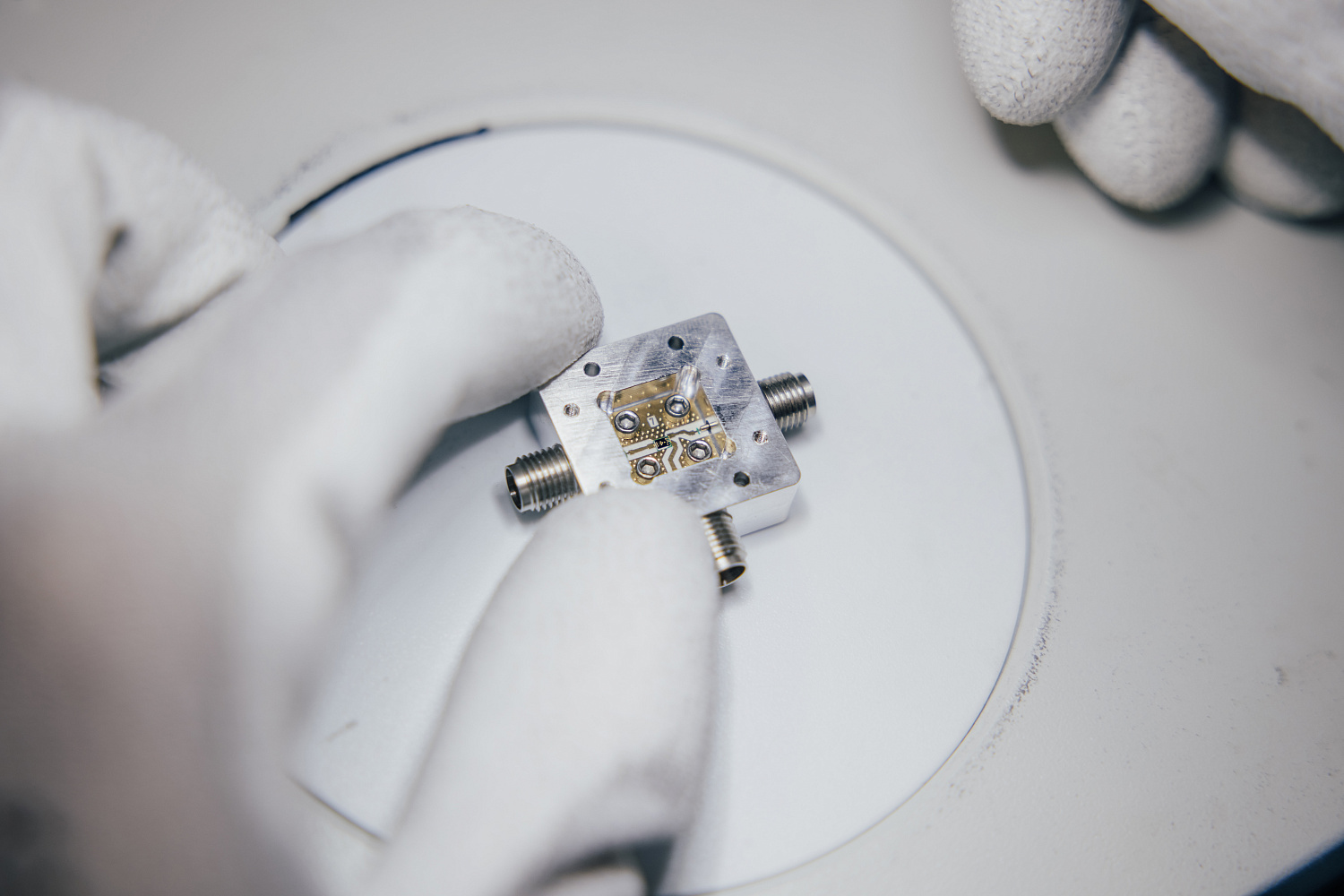

Разработка и производство конверторов производится непосредтвенно НПК «ТЕСАРТ» в г. Томск, ключевые СВЧ узлы изготавливаются на базе кристаллов ведущих азиатских или российских производителей. Это позволяет обеспечивать уверенное сопровождение, гарантийное обслуживание и ремонт, модернизацию парка изделий заказчиков.
Повышающие конвертеры
|
Тип повышающего конвертера |
AC0001-U1 |
AC0206-U1 |
AC0207-U1 |
|
|
Диапазон рабочих частот по входу |
70 – 200 МГц |
950 – 1950 МГц |
950-1350 МГц |
|
|
Диапазон рабочих частот по выходу |
950 – 1750 МГц |
5725 – 6725 МГц |
6700 – 7100 МГц |
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
|
Тип повышающего конвертера |
AC0208-U1 |
AC0213-U1 |
AC0214-U1 |
|
|
Диапазон рабочих частот по входу |
950 – 1450 МГц |
950 – 1450 МГц |
950 – 2000 МГц |
|
|
Диапазон рабочих частот по выходу |
7900 – 8400 МГц |
12750 – 13250 МГц |
14000 – 14500 МГц |
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
|
Тип повышающего конвертера |
AC0215-U1 |
AC0218-U1 |
AC0230-U1 |
|
|
Диапазон рабочих частот по входу |
950-2000 МГц |
950 – 2000 МГц |
1350 – 2000 МГц |
|
|
Диапазон рабочих частот по выходу |
13750 – 14800 МГц |
17200 – 18200 МГц |
27500 – 31000 МГц |
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
|
Тип повышающего конвертера |
AC1741-U1 |
|
|
|
|
Диапазон рабочих частот по входу |
17000-19000 МГц |
|
|
|
|
Диапазон рабочих частот по выходу |
39000 – 41000 МГц |
|
|
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
Понижающие конвертеры
|
Тип повышающего конвертера |
AC0002-D1 |
AC0204-D1 |
AC0205-D1 |
|
|
Диапазон рабочих частот по входу |
2000 – 2400 МГц |
3400 – 4200 МГц |
4500 – 4800 МГц |
|
|
Диапазон рабочих частот по выходу |
600 – 1000 МГц |
950 – 1750 МГц |
950 – 1250МГц |
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
|
Тип повышающего конвертера |
AC0207-D1 |
AC0208-D1 |
AC0212-D1 |
|
|
Диапазон рабочих частот по входу |
7250 – 7750 МГц |
8000 – 8500 МГц |
10700 – 12750 МГц |
|
|
Диапазон рабочих частот по выходу |
950 – 1450 МГц |
950 – 1450 МГц |
950 – 2000 МГц |
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
|
Тип повышающего конвертера |
AC0214-D1 |
AC0219-D1 |
AC0230-D1 |
|
|
Диапазон рабочих частот по входу |
12750 – 14500 МГц |
18300 – 19300 МГц |
27500 – 31000 МГц |
|
|
Диапазон рабочих частот по выходу |
950-2000 МГц |
950 – 1950 МГц |
1350 – 2000 МГц |
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
|
Тип повышающего конвертера |
AC1741-D1 |
|
|
|
|
Диапазон рабочих частот по входу |
39000 – 41000 МГц |
|
|
|
|
Диапазон рабочих частот по выходу |
17000 – 19000 МГц |
|
|
|
|
Уровень спектральной плотности мощности фазового шума на отстройке, дБн/Гц: |
Стандартное значение |
Опция |
||
|
|
|
|||
Расшифровка названия QFWWRR-XXY:
— Q – тип корпуса (А – корпус для стойки в 19’, P – модуль для PXI шасси)
— F – тип изделия (C – конвертеры частоты, M-матрицы коммутации, D – делители мощности)
— WW – наименьшая промежуточная частота,
— RR – наибольшая радиочастота;
— XX – тип конвертера (U – повышающий конвертер, D- понижающий конвертер, UD – повышающий и понижающий конвертер)
— Y – количество каналов в конвертере (если конвертер имеет тип UD, тогда Y подразумевает количество как повышающих каналов, так и понижающих. Пример: UD2 – означает что повышающий/понижающий конвертер имеет 2 повышающих канала и 2 понижающих)
