АКИП-4205/3 – недорогой анализатор спектра и векторный анализатор цепей до 1,5 ГГц
4 июля 2019

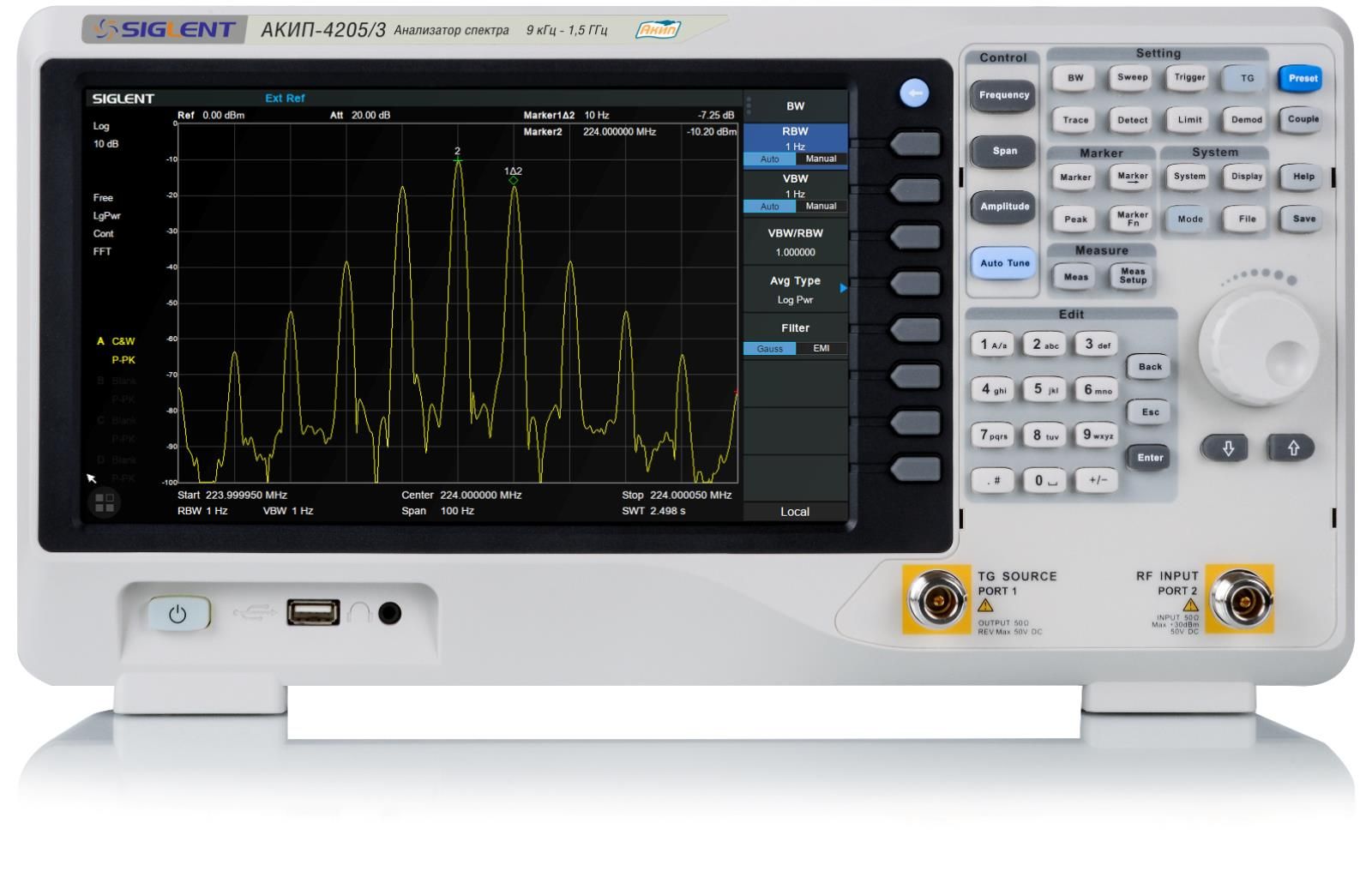

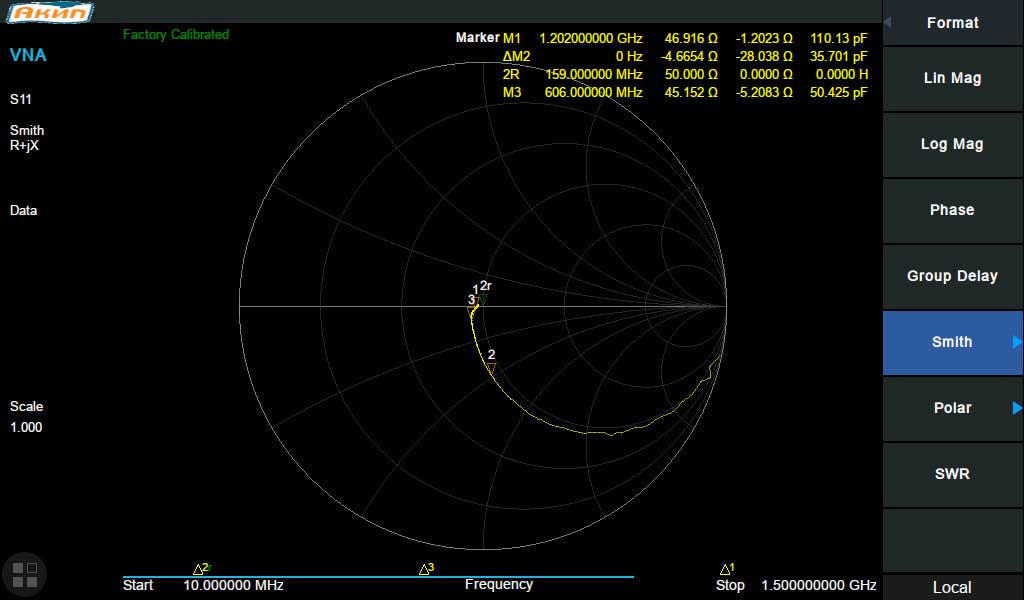

Серия анализаторов спектра АКИП-4205, в состав которой входят модели АКИП-4205/1 (от 9 кГц до 2,1 ГГц) и АКИП-4205/2 (от 9 кГц до 3,2 ГГц), пополнилась новой моделью АКИП-4205/3 (от 9 кГц до 1,5 ГГц). Отличительно особенностью новой модели, АКИП-4205/3, является опциональная возможность векторного анализа электрических цепей (измерение параметров S11, S21, построение диаграммы Смита), наличие трекинг генератора в стандартной комплектации, сенсорный экран с поддержкой Multi-Touch.
Новая модель АКИП-4205/3 предназначена для работы в полосе частот от 9 кГц до 1,5 ГГц, имеет малый размер и вес, удобный пользовательский интерфейс. Новинка имеют достаточно мощные опциональные ресурсы автоматических измерений, широкий перечень впечатляющих прикладных функций, а также ряд дополнительных опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра (на месте эксплуатации), не прибегая к услугам сервисного центра.
Основные технические характеристики:
Программные опции:
Аппаратные опции:

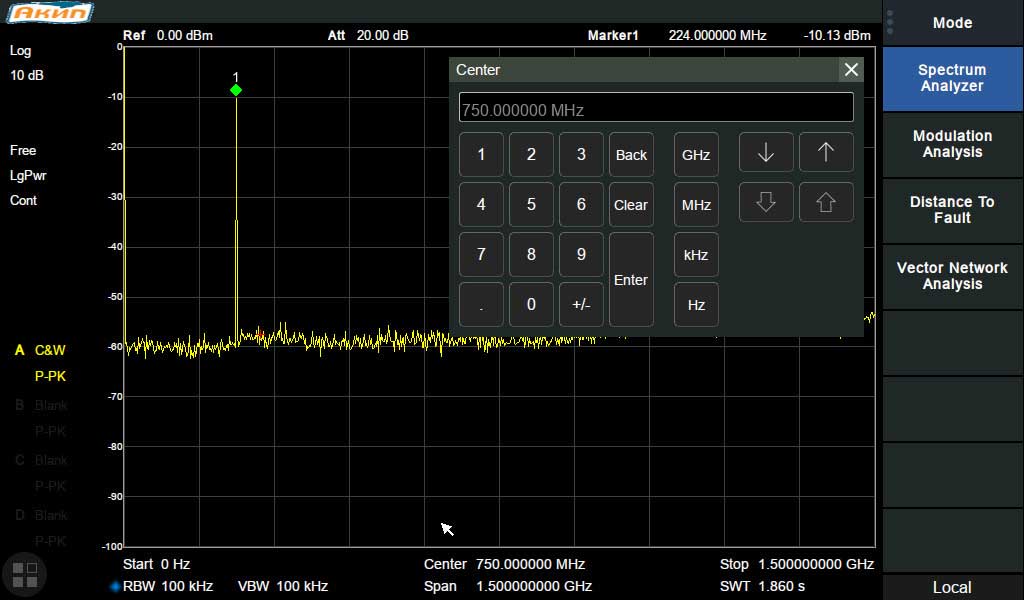

Спектральные кривые поддерживают цветовое разделение на экране (4 цвета), что помогает пользователю идентифицировать соответствующие спектры при изменениях различных параметров. Экран имеет развитую систему курсорных измерений в помощь пользователю, как дополнительный инструмент при выполнении анализа сигналов.
Большая диагональ экрана (25,6 см), высокое разрешение (1024х600), поддержка сенсорного управления с технологией Multi-Touch позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

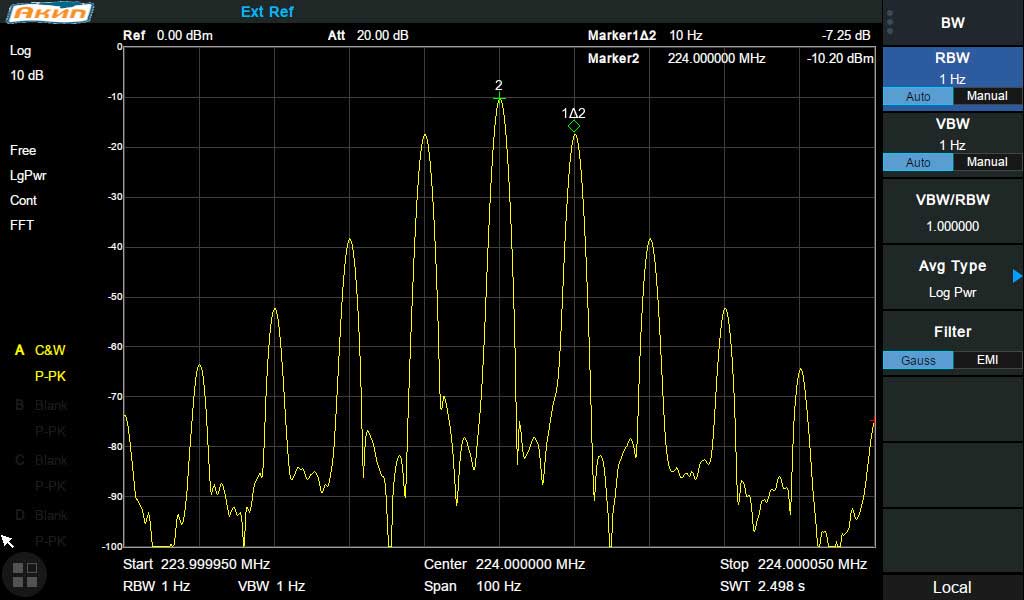

Технология цифрового преобразования частоты (Digital IF technology) позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте – рис.3).
Рис.3 Минимальное значение полосы пропускания RBW=1 Гц
Опциональный пакет EMI предназначен для предварительного тестирования на соответствие стандарту CISPR-16, предлагая режим квазипикового детектора (Quasi-Peak detector) и дополнительные фильтры ЭМС (200 Гц, 9КГц, 120 кГц).
Новый анализатор спектра АКИП-4205/3, это многофункциональный инструмент для анализа спектра, измерения S-параметров, анализа параметров модуляции и предварительных испытаний на ЭМС. Среди встроенных и опциональных приложений, есть всё, что сегодня необходимо и востребовано в сферах научных исследований, инженерного дизайна и отладки РЭА, образования, промышленного производства, технического обслуживания, сервиса и ремонта.
Новая модель АКИП-4205/3 предназначена для работы в полосе частот от 9 кГц до 1,5 ГГц, имеет малый размер и вес, удобный пользовательский интерфейс. Новинка имеют достаточно мощные опциональные ресурсы автоматических измерений, широкий перечень впечатляющих прикладных функций, а также ряд дополнительных опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра (на месте эксплуатации), не прибегая к услугам сервисного центра.
Основные технические характеристики:
- Средний уровень собственных шумов (DANL): -140 дБм/Гц (в полосе 10 МГц … 1 ГГц, предусилитель включен)
- Низкий уровень фазовых шумов: до -95 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)
- Погрешность измерения амплитуды: <± 0,7 дБ
- Разрешение ПЧ 1 Гц (RBW)
- Широкий набор фильтров ПЧ (полоса 1 Гц …1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)
- Трекинг генератор: от 10 МГц до 1,5 ГГц
- Стандартно встроенный предусилитель
- Широкий динамический диапазон (75 дБ)
- Максимальный входной уровень +30 дБм
Программные опции:
- Векторный анализатор цепей: S11, S21 (SVA1000X-VNA)
- Измерение расстояния до повреждения (SVA1000X-DFT)
- Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот (SVA1000X-AMK)
- Фильтры ЭМС (200 Гц, 9 кГц и 120 кГц) и квазипиковый детектор (SVA1000X-EMI)
- Анализ параметров модуляции АМн, ЧМн (SVA1000X-DMA)
- Анализ параметров модуляции АМ, ЧМ (SVA1000X-AMA)
Аппаратные опции:
- Механический калибровочный комплект F503ME (тип N, 50 Ом),
- Набор ЭМС SRF5030: пробники магнитного электрического поля, 30 МГц - 3 ГГц,
- Набор ЭМС SRF5030T: пробники магнитного и электрического поля, 300 кГц – 3 ГГц,
- Набор рекомендованных аксессуаров UKitSSA3X: кабель N (M) -SMA (M), кабель N (M) -N (M), адаптер N (M) –BNC (2 шт.), адаптер N (M) -SMA (F) (2 шт.), аттенюатор 10 дБ
Спектральные кривые поддерживают цветовое разделение на экране (4 цвета), что помогает пользователю идентифицировать соответствующие спектры при изменениях различных параметров. Экран имеет развитую систему курсорных измерений в помощь пользователю, как дополнительный инструмент при выполнении анализа сигналов.
Большая диагональ экрана (25,6 см), высокое разрешение (1024х600), поддержка сенсорного управления с технологией Multi-Touch позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
Технология цифрового преобразования частоты (Digital IF technology) позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте – рис.3).
Рис.3 Минимальное значение полосы пропускания RBW=1 Гц
Опциональный пакет EMI предназначен для предварительного тестирования на соответствие стандарту CISPR-16, предлагая режим квазипикового детектора (Quasi-Peak detector) и дополнительные фильтры ЭМС (200 Гц, 9КГц, 120 кГц).
Новый анализатор спектра АКИП-4205/3, это многофункциональный инструмент для анализа спектра, измерения S-параметров, анализа параметров модуляции и предварительных испытаний на ЭМС. Среди встроенных и опциональных приложений, есть всё, что сегодня необходимо и востребовано в сферах научных исследований, инженерного дизайна и отладки РЭА, образования, промышленного производства, технического обслуживания, сервиса и ремонта.
