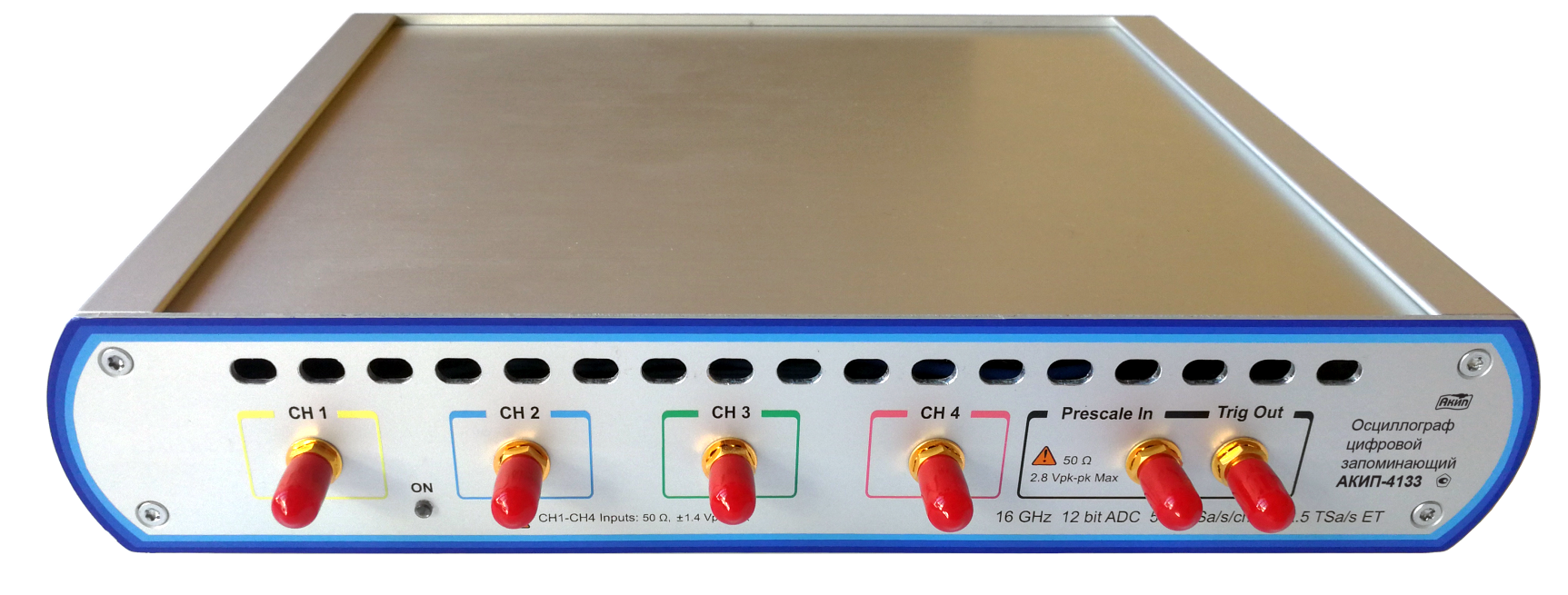

АКИП-4133 - новая серия комбинированных осциллографов высокого разрешения, сочетающая осциллограф реального времени до 500 МГц и стробоскопический осциллограф с полосой пропускания до 16 ГГц
20 ноября 2018
Линейка осциллографов серии под торговой маркой АКИП™ пополнилась новой серией USB-осциллографов АКИП-4133 c полосой пропускания 16 ГГц и разрядностью АЦП 12 бит.
Особенность осциллографа заключается в том, что модели являются комбинацией сэмплирующего осциллографа (до 16 ГГц) и возможностей осциллографа реального времени (до 500 МГц). Схемотехника стробоскопического блока использует технологию непрерывного последовательного сегментированного захвата данных в полной полосе пропускания (ПП), что обеспечивается высокой скоростью выборки (частотой дискретизации). Режимы сбора данных: реальное время, эквивалентное время, режим прокрутки, сегментированный режим. Типы развертки осциллографа при сборе данных: автоколебательный, ждущий, однократный, стоп.
Основные технические характеристики:
- Число входов: 4 канала (АКИП-4133), 2 канала (АКИП-4133/1)
- Полоса пропускания: 16 ГГц
- Разрешение АЦП: 12 бит
- Объем памяти: 250 Кб для АКИП-4133/ 125 Кб для модели АКИП-4133/1
- Уровень собственных шумов (экв. время): < 2,4 мВскз (макс.)
- Внешняя синхронизация: прямой вход до 2,5 ГГц, с внутренним делителем частоты до 6 ГГц, с внешним делителем до 16 ГГц (для 2-канальной модели АКИП-4133/1).
- Широкий перечень автоматических измерений (53 параметра), включая измерение параметров NRZ сигналов (33 параметра) и RZ сигналов (34 параметра), гистограммы (15 параметров), джиттер и др.
- Математика до 4-х функций (58 операторов), включая быстрое преобразование Фурье и интерполяцию Sin(x)/X.
- Построение глазковых диаграмм, автоматизированный тест сигнала по «маске» (более 100 готовых шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA).
- Программное обеспечение FemtoScope-9 с поддержкой ОС: Windows 7/ 10 (32/ 64 бит).
Ширина полосы пропускания 16 ГГц позволяет измерять быстрые переходные процессы и фронты сигналов с длительностью нарастания от 30 пс, временное разрешение в режиме эквивалентного времени 0,4 пс. Высокая частота стробирования до 2,5 Твыб/с определяет скорость выборки для построения осциллограмм, глазковых диаграмм и гистограмм с использованием режима накопления отсчетов (стробоскопический режим). Максимальное входное напряжение составляет ± 1,4 В, входной импеданс 50 Ом, диапазон установки смещения ± 1 В (погрешность ± (1,0% от уст. + 1 мВ)). Погрешность измерения постоянного напряжения ± 1,5 %. Установка Коткл 10 мВ/дел…250 мВ/дел, диапазон Кразв 20 пс/дел…25 мкс/дел (экв. время), в режиме реального времени 10 нс/дел…125 с/дел.
USB-осциллограф серии АКИП-4133 может быть использован для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов 10 Gb Ethernet, SONET/ SDH, STM64 FEC1071, 10x интерфейсов Fibre Channel, InfiniBand и PCI Express.
Сочетание в одном устройстве стробоскопического USB-осциллографа и осциллографа реального времени позволяет использовать АКИП-4133для анализа и выполнения измерений быстрых фронтов в широком диапазоне частот. Общая память осциллографа 250 Кб, которая распределяется в зависимости от числа работающих каналов. В режиме сбора данных «Реальное время» длина записи – от 50 выб/кан до 250 квыб/ кан (активен 1 канал), до 125 Квыб/кан для 2-х активных каналов, до 62,5 квыб/кан в случае трех или четырех активных каналов осциллографа. В стробоскопическом режиме (эквивалентное время) длина записи составит: от 500 выб/кан до 250 квыб/кан для одного канала (1 кан), до 125 Квыб/кан для двух каналов и до 62,5 Квыб/кан в случае трех или четырех активных каналов.
Цифровые USB-осциллографы серии АКИП-4133 оптимальны для разработки средств связи, компьютеров и бытовых электронных приборов, в которых применяются высокоскоростные шины и каналы передачи данных. Их можно использовать для измерения параметров оптических и электрических передатчиков, а также для приложений проверки устройств на соответствие стандартам, модулей и систем, используемых в этих изделиях.
Осциллографы АКИП-4133 это идеальный инструмент для измерения переходных характеристик импульсных генераторов. Поскольку импульсные генераторы обладают достаточно низкой частотой повторения импульсов, что попадает в полосу частот внутренней синхронизации осциллографа АКИП-4133, то это обеспечивает возможность наблюдения и измерения параметров переходных характеристик импульсных сигналов с малым временем нарастания, без использования источника внешней синхронизации и внешней синхронизации осциллографа, как это требуется при использовании стробоскопического осциллографа.
Основные сферы применения: тестирование СВЧ полупроводников и РЭА, гигабитные сети передачи данных и радиолокационные системы.
