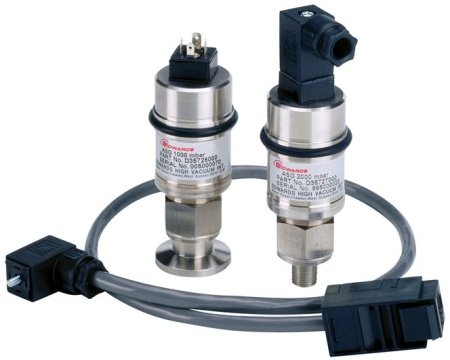

Деформационный датчик ASG – это надежный, стойкий к коррозии мембранный датчик, который позволяет проводить точные, не зависящие от рода газа измерения давления в диапазоне 2000…1 мбар. Датчик может использоваться как автономный преобразователь, а при подключении к контроллеру TIC Instrument Controller быть частью большой измерительной системы, работая совместно с другими типами датчиков.
- Управляющая электроника монтируется прямо на преобразователь:
- упрощение конструкции системы;
- экономия свободного пространства.
- Широкий диапазон измерений, регулируемый встроенный разъём питания:
- работает от стандартного источника питания +13,5…+36 В постоянного тока;
- допустимы колебания напряжения.
- Стандартный аналоговый выход 0…+10 В постоянного тока:
- легкость соединения с компьютером или PCL.
- Высокая точность и стабильность:
- точность 0,2% от полной шкалы измерения;
- стабильность 0,2% от полной шкалы измерения.
- Стойкость к коррозии и прочность конструкции:
- контактирующие с вакуумом элементы/детали сделаны только из нержавеющей стали 316.
| Параметр | Значение |
|---|---|
| Диапазон измеряемых давлений | 2000-1, 1000-1 мбар |
| Относительная погрешность | ± 0,2 % во всем диапазоне |
| Стабильность | 0,1 % / ºC во всем диапазоне |
| Температурный коэффициент смещения | 0,03 % / ºC во всем диапазоне |
| Потребляемая мощность | 0,1 Вт |
| Выходной сигнал | |
| Рабочий режим | 0 – 10 В постоянного тока, линейный |
| Полное выходное сопротивление | >200 Ом |
| Минимальная нагрузка | 10 кОм |
| Быстродействие | 5 мс |
| Настройки | Установка диапазона и нулевого значения |
|
Температурные диапазоны |
|
| С компенсацией | -10 – +50ºC |
| Рабочий диапазон | -40 – +80ºC |
| Материалы контактирующие с вакуумом | Нержавеющая сталь 316 |
|
Внутренний объём NW16 1/8" NPT |
2,78 см3 2,74 см3 |
|
Масса NW16 1/8" NPT |
150 г 130 г |
| Электрический разъём | 4-х контактный (Din) |
| Вакуумные соединения | NW16, 1/8’’ NPT (с внешней резьбой) |
|
Стандарты |
|
| Электронное устройство | EN 61010-1 |
| Электромагнитная совместимость | EN 61326 (класс B для излучений) |
| Класс защиты корпуса от внешних воздействий | IP65 |
| Напряжение питания | +12…+32 В постоянного тока |
