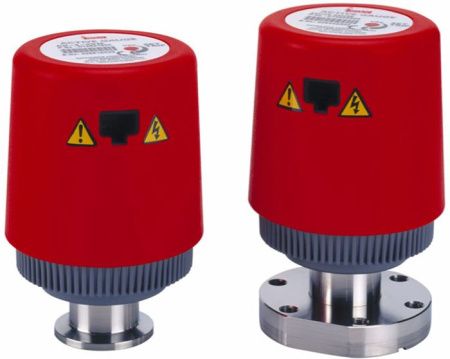

Вакуумные инверсно-магнетронные датчики AIM – это датчики с холодным катодом, предназначенные для измерения давления в диапазоне от 10-2 мбар до 10-9 мбар. Они обладают высокой надежностью и чрезвычайно компактны.
Инверсно-магнетронные датчики AIM производятся в четырех исполнениях: “S”, “SL”, "X" и "XL".
Диапазон измерений датчиков версий “X” и “XL” увеличен в области глубокого вакуума (см. ниже), а выходной сигнал – линейный. Датчики версий “S” и “SL” имеют слабое внешнее магнитное поле и могут использоваться вместе с чувствительным оборудованием. На инверсно-магнетронных датчиках AIM имеется потенциометр, с помощью которого можно задать необходимые предустановки.
- Управляющая электроника находится внутри корпуса датчика;
- Широкий диапазон регулировки питающего напряжения с хорошей дискретностью;
- Линейный выходной сигнал;
- Низкий выходной импеданс;
- Низкий уровень шумов;
- Встроенный экран Фарадея;
- Взаимозаменяемые измерительные трубки;
- Прогрев измерительной трубки DN40CF до 300°С (при снятом электронно-магнетронного блоке).
| Параметр | Значение |
|---|---|
|
Диапазон измеряемых давлений AIM-S/SL AIM-X/XL |
10-2 - 10-8 мбар 10-2 - 10-9 мбар |
| Относительная погрешность | ±30% |
| Максимальное избыточное давление | 10 бар (абс) |
| Напряжение питания | +13,5 – +36 В постоянного тока (пульсация: 1 В максимум) |
| Потребляемая мощность | 2 Вт |
| Выходной сигнал | 2 – 10 В постоянного тока номинальный |
| Задание предустановок (блокировок) | Коллектор транзистора открыт |
| Максимальное напряжение | 40 В постоянного тока |
| Ток | 100 мА |
| Температурный диапазон | |
| Рабочая температура | +5 – +60°C |
| Температура хранения | 0 – +70°C |
| Температура прогрева (только для датчиков с измерительной трубкой DN40CF) | 300°C (при снятом электронном блоке) |
| Материалы, контактирующие с вакуумом | |
| NW25 | Нержавеющая сталь (AISI 304, 316, 347) Флуороэластомер, стекло |
| DN40CF | Нержавеющая сталь (AISI 304, 306, 347), медь, керамика |
| Внутренний объём | 26 см3 |
|
Вес NW25 DN40CF |
0,81 кг 1,09 кг |
| Внешний интерфейсный разъём | 8 контактный FCC68/RJ45 |
| Вакуумные присоединения | NW25 или DN40CF |
