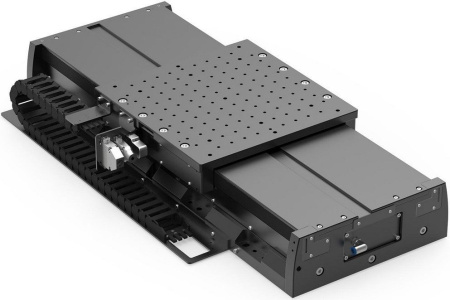

Моторизованный линейный транслятор с прямым приводом с диапазоном перемещения 400 мм и максимальной грузоподъемностью 150 кг.
- Стабильность в многоосевых конфигурациях
- Система прямого привода с нулевым люфтом
- Двухосная повторяемость ±0,5 мкм
- Бесконтактный оптический инкрементальный энкодер с высоким разрешением
- Высокая точность линейных направляющих и каретки
- Гарантированная долговечность работы
- Конфигурация XY имеет ортогональность ≤5 угл.сек.
- Защищен от пыли и брызг
- Все отчеты об измерениях включены по умолчанию
| Параметр | Значение | |
| Диапазон перемещения, мм | 400 | |
| Тип энкодера | оптический | |
| Модель энкодера | LEN1 | |
| Разрешение энкодера1 | синусно косинусный аналоговый | |
| Интерфейс энкодера | дифференциальный RS422 | |
| Внутренняя интерполяция | есть | |
| Коэффициент интерполяции | 4-200 (по запросу) | |
| Период решетки энкодера, мкм | 20 | |
| Реперная точка (индекс) | есть | |
|
Абсолютная точность2 |
||
| до калибровки, мкм | ±12 | |
| после калибровки, мкм | ±1 | |
| Односторонняя повторяемость, мкм | N/A | |
| Двусторонняя повторяемость (пиковое значение)2, мкм | ±0.5 | |
| Двустороння повторяемость (среднеквадратичное отклонение)2, мкм | ±0.26 | |
| Допуск на угол тангажа3, мкрад/угловые секунды | ±30 / ±6.20 | |
| Допуск на угол рыскания3, мкрад/угловые секунды | ±30 / ±6.20 | |
| Допуск на угол крена, мкрад/угловые секунды | N/A | |
| Максимальная скорость (с нагрузкой 4 кг)4, мм/с | <2000 | |
| Максимальное ускорение (с нагрузкой 4 кг)5, мм/с | <20000 | |
| Тип концевых датчиков | Optical (Optrons) | |
| Полярность концевых датчиков | Замкнут при срабатывании | |
| Напряжение питания концевых датчиков, В | 5…24 | |
|
Нагрузка, направляющие, передача |
||
| Тип | Linear Motor Stage | |
| Двигатель | LM6 | |
| Тип двигателя | Ironless BLDC motor | |
| Максимальное напряжение питания, В | >320 | |
|
Грузоподъемность (при размещении по центру платформы)6 |
||
| Горизонтальная, кг | 150 | |
| Вертикальная, кг | N/A | |
| Перемещаемая масса. кг | 16 | |
| Направляющие | шариковые линейные направляющие с сепаратором | |
|
Материалы и условия эксплуатации |
||
| Материал корпуса | алюминиевый сплав | |
| Покрытие корпуса | черное анодированное | |
| Давление окружающей среды | нормальное атмосферное | |
| Рабочая температура | 20±2 | |
|
Управление, кабели, интерфейсы |
||
| Рекомендуемые контроллеры8 | ACS, 8SMC5-USB | |
| Рекомендуемые драйверы8 | ACS, 8SMC5-USB | |
| Рекомендуемый блок питания9 | 2х или 3х фазное питание | |
| Интерфейсы подключения12 | EtherCAT / RS232 / USB / TCP-IP | |
| Длина кабеля | 2 м (по запросу комплектуется кабелем другой длины) | |
| Дифференциальный выходы10 | по запросу | |
|
Дополнительные приспособления |
||
| Основание | не требуется | |
| Сбока XY | напрямую | |
| Сборка Z | невозможна | |
|
Дополнительная информация |
||
| Размер подвижной платформы, мм | 310 x 310 | |
| Линейные размеры позиционера, мм | 390 x 805 x 120 | |
| Стандарт размеров | метрическое | |
| Ортогональность осей в XY сборке11, мкрад/угловых секунд | 24 / 5 | |
| Степень защиты | от твердых частиц и брызг | |
| RoHS | совместима | |
| Масса, кг | 45 | |
1) С квадратурой x4; система может поставляться со стандартным аналоговым SIN/COS энкодером, с возможностью интерполяции сигнала
2) Абсолютная точность и двусторонняя повторяемость измерены с помощью лазерного интерферометра Майхельсона Zygo ZMI 501.
3) Величины углов тангажа и рыскания выполнены с помощью электронного автоколлиматора 11D-ALI-COL с разрешением 1 мкрад. Основная погрешность: 1 мкрад.
4) Максимальная скорость электрически ограничена частотой энкодера и драйвера; максимальная скорость также ограничена параметрами направляющих
5) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и внешней нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы.
6) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы.
7) Перемещаемая масса - это постоянный параметр, характеризующий момент инерции системы.
8) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе.
9) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки
10) Дифференционные выходы доступны в пассивном (буфферизация) или активном (модуляция) режимах LCMv2.
11) Платформы могут быть собраны с требуемой ортогональностью поверхностей
12) Скалярное управление может выполняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управление через EtherCAT
