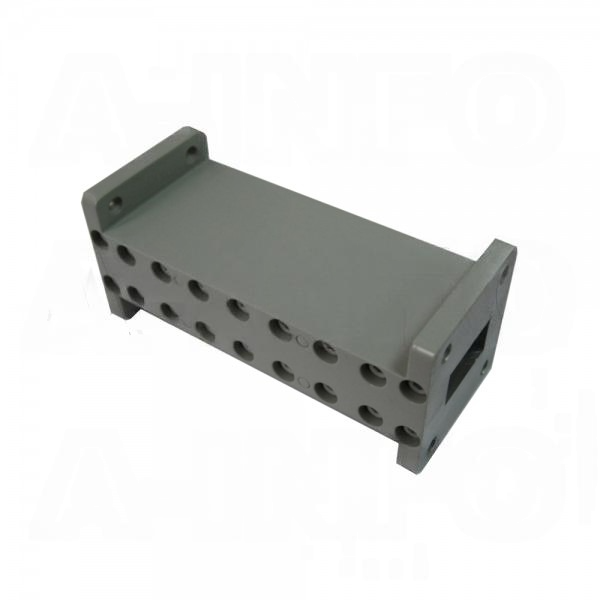

Волноводный фильтр низких частот 75LB-LP-10000-12500, работающий в диапазоне от 10 до 12.5 ГГц, имеет вносимые потери 0.25 дБ и низкий КСВН 1.25:1 в полосе пропускания. Фильтр имеет минимальное значение подавления 30 дБ в диапазоне от 14 до 15 ГГц. Полностью охватывает волноводную полосу WR75 и поставляется с двумя фланцами FBP120(UBR120). Способен работать с постоянной мощностью 160 Вт и пиковой мощностью 1.6 кВт.
Волноводный фильтр низких частот A-INFO изготовлен с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для антенных систем радаров, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых потерь, низких обратных потерь и высокой степени брака.
|
Параметр |
Значение |
|
Модель |
75LB-LP-10000-12500 |
|
Тип фильтра |
низкочастотный |
|
Режекторный фильтр |
отражающий |
|
Диапазон волновода |
X, Ku |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR75 |
|
Полоса пропускания, мин. (ГГц) |
10 |
|
Полоса пропускания, макс. (ГГц) |
12.5 |
|
Пульсация полосы пропускания, макс. (дБ) |
0.5 |
|
Диапазон частот, тип. (дБ) |
0.25 |
|
Диапазон частот, макс. (дБ) |
0.4 |
|
КСВН, тип. |
1.25:1 |
|
КСВН, макс. |
1.4:1 |
|
Нижняя стоп-полоса, мин. (ГГц) |
10 |
|
Верхняя стоп-полоса, мин. (ГГц) |
14 |
|
Верхняя стоп-полоса, макс. (ГГц) |
15 |
| Верхнее подавление мин. (дБ) | 30 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP120(UBR120) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP120(UBR120) |
|
Потребляемая мощность (Вт) |
160 |
|
Потребляемая мощность (кВт) |
1.6 |
|
Рабочая температура (°C) |
низкая -55, высокая + 85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Размер (мм) |
90х 38х38 |
|
Вес (кг) |
0.2 |
|
Герметизированный |
нет |
