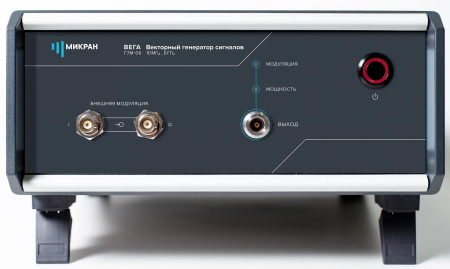

Генератор сигналов Г7М-06 предназначен для формирования непрерывных гармонических сигналов, а также сигналов с аналоговыми и цифровыми видами модуляции. Области применения генератора сигналов — исследование, настройка, контроль и испытание при производстве ВЧ- и СВЧ-устройств и оборудования, используемых в связи, радиолокации, приборостроении и измерительной технике. Управление генератором сигналов Г7М-06 осуществляется с внешнего персонального компьютера с установленным программным обеспечением «ВЕГА» через универсальные команды стандарта SCPI, что позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.
Генератор сигналов может работать в режимах:
- непрерывной генерации гармонического сигнала с фиксированной частотой и мощностью;
- сканирования по частоте, мощности или произвольно заданному списку частот/мощностей;
- непрерывной генерации модулированного сигнала;
- непрерывной генерации модулирующих сигналов (I и Q).
Особенности:
- Диапазон частот от 10 МГц до 6 ГГц
- Широкий диапазон регулировки мощности выходного сигнала от −90 дБм до +12 дБм
- Низкий уровень фазового шума −132 дБн/Гц на отстройке 20 кГц от несущей 1 ГГц
- Возможности аналоговой модуляции: АМ, ЧМ, ФМ, ИМ
- Возможности пользовательской цифровой модуляции
- Встроенный генератор модулирующих сигналов
- Полоса модулированного сигнала на ВЧ 100 МГц
| Параметр | Значение | ||||||||||
| Диапазон рабочих частот | 10 МГц …6 ГГц | ||||||||||
| Дискретность установки частоты выходного сигнала, Гц | 0,1 | ||||||||||
|
Относительная погрешность установки частоты при работе от внутреннего опорного ге- нертора |
± 1 × 10−6 | ||||||||||
| Время установления нового значения частоты, мс | < 2 | ||||||||||
| Диапазон установки уровня мощности выходного сигнала, дБм | −90…+12 | ||||||||||
| Дискретность установки мощности выходного сигнала, дБ | 0,01 | ||||||||||
| Относительный уровень спектральной плотности мощности фазового шума при отстройке на 20 кГц, дБн/Гц | |||||||||||
| 250 МГц | < −123 | ||||||||||
| 500 МГц | < −132 | ||||||||||
| 1 ГГц | < −132 | ||||||||||
| 2 ГГц | < −126 | ||||||||||
| 3 ГГц | < −122 | ||||||||||
| 4 ГГц | < −120 | ||||||||||
| 6 ГГц | < −118 | ||||||||||
| Относительный уровень гармонических составляющих при мощности выходного сигнала 10 дБм, дБн | < −35 | ||||||||||
| Относительный уровень негармонических составляющих, дБн | < −50 | ||||||||||
| Модуляция СВЧ | |||||||||||
| Частотная модуляция | |||||||||||
| Девиация ЧМ | 1 Гц ...10 МГц | ||||||||||
| Дискретность установки девиации ЧМ, Гц | 1 | ||||||||||
| Фазовая модуляция | |||||||||||
| Индекс ФМ, радиан | 0…3,14 | ||||||||||
| Дискретность установки индекса ФМ, радиан | 0,01 | ||||||||||
| Амплитудная модуляция | |||||||||||
| Глубина АМ, % | 0…100 | ||||||||||
| Дискретность установки глубины АМ, % | 0,1 | ||||||||||
| Внутренний источник аналоговой модуляции (АМ, ЧМ, ФМ) | |||||||||||
| Форма модулирующего сигнала |
«синус», «пила», «треугольник», «ме- андр», «шум» |
||||||||||
| Частота модулирующего сигнала | 0,1 Гц …10 МГц * | ||||||||||
| Дискретность установки частоты модулирующего сигнала, Гц | 0,1 | ||||||||||
| Импульсная модуляция (ИМ) | |||||||||||
| Длительность фронта/среза огибающей радиоимпульса, нс | < 10 | ||||||||||
| Минимальная длительность импульса, нс | 20 | ||||||||||
| Подавление сигнала в паузе между импульсами, дБ | > 50 | ||||||||||
| Источник импульсной модуляции | внутренний или внешний | ||||||||||
| Внутренний генератор импульсов | |||||||||||
| Длительность импульса | 20 нс …9,99999998 с | ||||||||||
| Период повторения импульса | 40 нс …10 с | ||||||||||
| Дискретность установки длительности и периода повторения импульсов, нс | 10 | ||||||||||
| Количество импульсов в пачке радиоимпульсов | до 255 | ||||||||||
| Характеристики цифровой модуляции | |||||||||||
| Источник модулирующих сигналов (I и Q) | внутренний, внешний, сумма | ||||||||||
| Внешний источник модулирующих сигналов | |||||||||||
| Полоса сигнала на ВЧ (I+Q), МГц | до 200 | ||||||||||
| Входное сопротивление, Ом | 50 | ||||||||||
| Допустимый уровень сигнала, Вп-п | 0,5 | ||||||||||
| Коррекция постоянного смещения, мВ | ± 100 с шагом 0,1 | ||||||||||
| Внутренний источник модулирующих сигналов | |||||||||||
| Число каналов | 2 (I и Q) | ||||||||||
| Разрешение ЦАП | 16 бит | ||||||||||
| Частота дискретизации | 100 Гц …125 МГц | ||||||||||
| Шаг установки частоты дискретизации, Гц | 0,1 | ||||||||||
| Полоса сигнала на ВЧ (I+Q), МГц | 100 | ||||||||||
| Максимальный объем памяти на каждый канал | 32 × 106 выборок | ||||||||||
| Последовательность форм сигналов | |||||||||||
| Максимальное число сегментов в последовательности | 1 024 | ||||||||||
| Максимальное число повторений одного сегмента | 65 535 | ||||||||||
| Настройки цифровой модуляции внутреннего генератора модулирующих сигналов | |||||||||||
| Баланс усиления, дБ | ± 1 с шагом 0,001 | ||||||||||
| Баланс фазы, ° | ± 10 с шагом 0,01 | ||||||||||
| Постоянное смещение в I канале, % | ± 20 с шагом 0,01 | ||||||||||
| Постоянное смещение в Q канале, % | ± 20 с шагом 0,01 | ||||||||||
| Относительная задержка между I и Q каналами | ± 400 нс с шагом 1 пс | ||||||||||
| Выход модулирующих сигналов (I и Q) | |||||||||||
| Размах выходного сигнала на нагрузку 50 Ом , В | до 1 | ||||||||||
| Полоса, МГц | 50 | ||||||||||
| Постоянное смещение , В | ± 1 | ||||||||||
| Тип выходного сигнала | симметричный или несимметричный | ||||||||||
* 10 МГц для формы модулирующего сигнала «синус», для остальных — 1 МГц.
