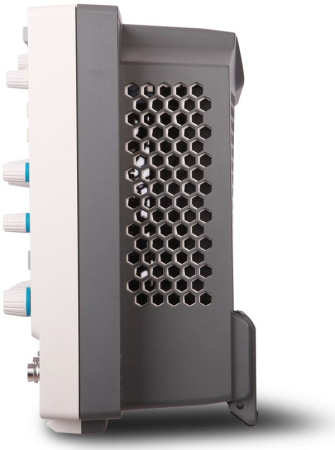

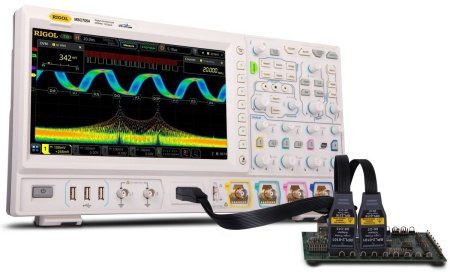

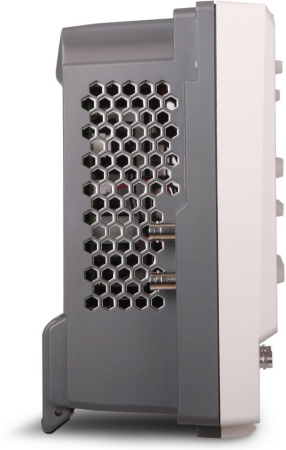

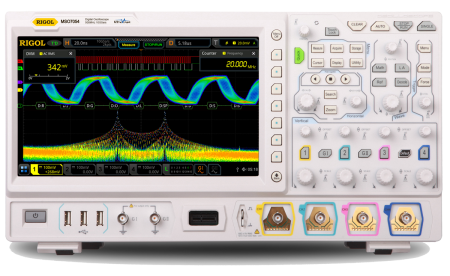

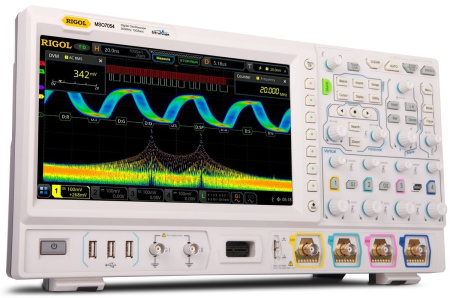

Осциллограф смешанных сигналов цифровой RIGOL MSO7054

Серия Rigol MSO7000/DS7000 – это многофункциональные и высокопроизводительные цифровые осциллографы с современным, гибким пользовательским интерфейсом, благодаря архитектуре UltraVision II от компании RIGOL и инновационному набору микросхем Phoenix.

Серия Rigol MSO7000/DS7000 – это интеграция в одном устройстве 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов. Модели с полосой пропускания от 100 до 500 МГц имеют по 4 аналоговых измерительных канала, инновационные функции анализа и возможности визуализации, декодирование последовательных протоколов, широкие возможности запуска, расширенные возможности функции БПФ, отображение градациями интенсивности цвета и в виде гистограммы.

Осциллографы серии MSO7000/DS7000 имеют сверхвысокое соотношение частоты дискретизации и полосы пропускания, экстремально большую длину записи, четкое отображение, превосходную скорость захвата осциллограмм сигнала и мощные функции анализа данных; многие характеристики данного прибора достигли потолка текущего уровня техники. Доступны дополнительные принадлежности и опции, а также прикладное программное обеспечение. Все это пробудило к этому прибору большой интерес в таких областях, как системы и средства управления производственным процессом, источники электропитания и автомобильная электроника.

Особенности осциллографов серии MSO7000/DS7000:

• Полоса пропускания аналогового сигнала: 500, 350, 200 и 100 МГц, с поддержкой возможности повышения полосы пропускания
• 4 аналоговых канала, 1 канал для внешнего запуска и 16 цифровых каналов (опция)
• Частота дискретизации реального времени до 10 ГГц
• Длина записи до 500 млн. точек (опция)
• Высокая скорость регистрации свыше 600 000 осциллограмм в секунду
• Запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм
• Объединение в одном приборе 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов
• Разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины
• Автоизмерение 41 параметра формы сигнала; функция измерения по всей памяти
• Разнообразный математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений
• Гистограммный анализ осциллограмм (базовая комплектация)
• Независимый поиск, кнопки навигации и таблица событий
• Встроенное программное обеспечение для расширенного анализа мощности (опция)
• Настраиваемое пользователем однокнопочное управление
• 10.1-дюймовый сенсорный (емкостной) экран, отображение с 256 уровнями интенсивности, цветовое послесвечение
• Разнообразные интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB
• Дистанционное управление через сеть
• Сетевое обновление прошивки каждого уникального прибора
• Уникальный и утонченный промышленный дизайн; простота управления.
