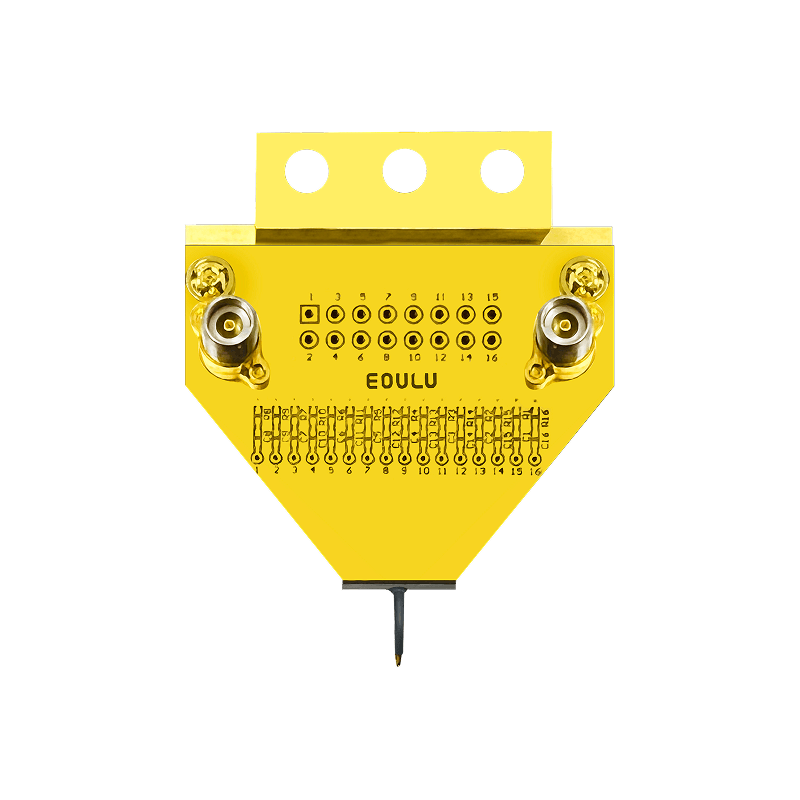

ВЧ проб-карта используется в ситуациях, когда требуется параллельное тестирование нескольких радиочастотных сигналов. Например, в многоканальных приемопередатчиках и антеннах миллиметрового диапазона.
Конструкция зонда включает высокочастотные линии передачи, обеспечивающие низкие потери сигнала и точное согласование импеданса (50 Ом). Это минимизирует отражения и позволяет получать достоверные результаты измерений.
Ключевые особенности
✔ Точное согласование импеданса: 50 Ом, минимальные потери сигнала.
✔ Температурная устойчивость: работа от -60 до +150°C.
Высокая пропускная способность
Тестирование до 16 ВЧ-сигналов одновременно.
Конструкция зонда включает высокочастотные линии передачи, обеспечивающие низкие потери сигнала и точное согласование импеданса (50 Ом). Это минимизирует отражения и позволяет получать достоверные результаты измерений.
Ключевые особенности
✔ Точное согласование импеданса: 50 Ом, минимальные потери сигнала.
✔ Температурная устойчивость: работа от -60 до +150°C.
Высокая пропускная способность
Тестирование до 16 ВЧ-сигналов одновременно.
Поддержка частот до 67 ГГц,
подходит для 5G и миллиметровых волн.
подходит для 5G и миллиметровых волн.
| Параметр | Значение |
|---|---|
| Частотный диапазон | DC ~ 50 ГГц |
| Конфигурация контактов | GSG, GS, SG |
| Количество ВЧ-контактов | До 8 |
| Количество DC-контактов | До 24 |
| Шаг контактов | 50 мкм ~ 500 мкм |
| Максимальный ток DC | 2 А |
| Максимальное напряжение DC | 100 В |
| Минимальный размер контактной площадки | 50 × 50 мкм |
| Температурный диапазон | -60°C ~ +150°C |
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Компания Eoulu — китайский производитель высокоточного оборудования для тестирования полупроводников. Eoulu занимается разработкой зондовых станций, высокочастотных (ВЧ, RF) и постоянных (DC) пробников, проб-карт, а также программного обеспечения для автоматизации тестирования и обработки данных. Вся продукция компании отличается высокой точностью измерений и соответствует международным стандартам, включая SEMI и ISO.
