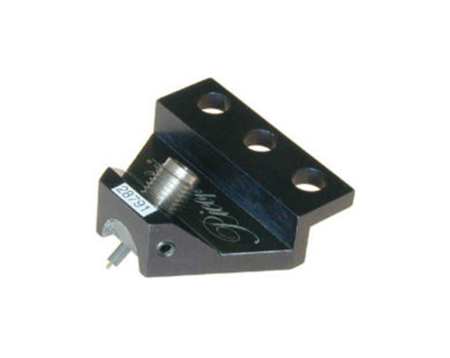

Picoprobe® Model 40M от GGB Industries представляет собой специализированный микроволновой зонд, разработанный на базе стандартной модели 40A, но с улучшенной ВЧ-передачей и минимальным уровнем затухания. Эта модель была создана специально для приложений, где даже незначительные потери в измерительной цепи считаются критичными.

В конструкции используется запатентованная коаксиальная структура (патент США № 4,871,964), обеспечивающая стабильный 50-омный импеданс, исключительную повторяемость и подавление паразитных отражений.

Зонд оснащается индивидуально подпружиненными контактами, что позволяет компенсировать неровности поверхности и сохранять стабильный электрический контакт даже при многократных циклах касания. Это особенно важно для измерений в условиях вибрации или при тестировании нестабильных поверхностей, например керамических, полированных и гетерогенных структур.

Model 40M демонстрирует следующие параметры:

• Затухание (S21) менее 0.5 дБ на 40 ГГц

• Возвратные потери (S11) более 20 дБ

• Повторяемость передачи –52 дБ

• Частотный диапазон: DC–40 ГГц

• Полная совместимость с конфигурациями GSG, GS, SG, шагом от 50 до 1250 мкм и монтажом в адаптеры стандартов P, T, C и пр.

Рекомендуется к применению в измерительных задачах:

• Load Pull (анализ реактивной нагрузки);

• шумовые характеристики активных компонентов (Noise Parameters);

• тесты на согласование и усиление в широкополосных трактах;

• производства и разработки, чувствительные к вставочным потерям.

Особенности и преимущества

• Наименьшее затухание в отрасли — < 0.5 дБ до 40 ГГц

• Возвратные потери > 20 дБ — стабильная калибровка

• Высокая повторяемость (–52 дБ) при многократных измерениях

• Коаксиальная структура с 50-омным импедансом

• Индивидуально подпружиненные наконечники (BeCu или вольфрам)

• Совместимость с шагами 50–1250 мкм

• Возможность выбора конфигурации GSG, GS, SG

• Установка в стандартные микропозиционные адаптеры

• Запатентованная технология (патент США № 4,871,964)
