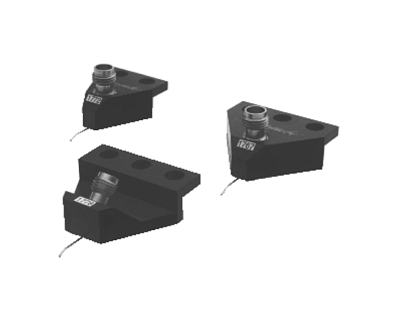

Picoprobe® Model 40A — это микроволновой зонд с коаксиальной структурой передачи сигнала, предназначенный для высокоточных измерений в диапазоне частот от постоянного тока до 40 ГГц. Он разработан для современных ВЧ- и СВЧ-приложений, где критичны стабильность контакта, низкие потери и воспроизводимость результатов. Конструкция зонда основана на 50-омной миниатюрной коаксиальной линии, проходящей от контактов до разъёма, что обеспечивает крайне низкое излучение и стабильную частотную характеристику по сравнению с копланарными структурами.

Зонд оснащён индивидуально подпружиненными наконечниками из бериллиево-медного сплава (BeCu) или вольфрама, обеспечивающими стабильный контакт даже при микронных колебаниях или вибрациях. Эти наконечники обладают лёгким самоочищающим эффектом за счёт касательного касания, устраняя загрязнения и окислы без повреждения контактной площадки. Доступ к контактной зоне открыт для наблюдения, что значительно облегчает визуальное позиционирование и ручную или автоматическую калибровку, включая метод LRM (Line-Reflect-Match).

Model 40A поддерживает основные конфигурации контактных точек:

• GSG (земля–сигнал–земля),

• GS (земля–сигнал),

Модель 40A может быть установлена:

• на зондовые карты (в том числе формата 4.5 дюйма),

• в многоконтактные клинья (Multi-Contact Wedges) для объединения RF- и DC-контактов в одной сборке,

• в конфигурации Dual Microwave Probe — с двумя независимыми зондами (фиксированным и подвижным), каждый из которых настраивается по шагу и конфигурации сигнала, при этом расстояние между зондами может достигать 0.75 дюйма.

Кроме стандартных версий, GGB предлагает опции:

• наконечники из вольфрама или никеля,

• встроенные компоненты (согласующие резисторы, цепи смещения),

• исполнение для высокотемпературных условий (Model 40A-HT),

• специальные корпуса с укороченным коаксиальным трактом или ограниченной высотой.

Для задач, выходящих за рамки 40 ГГц, доступны модели зондов до 1100 ГГц с волноводным вводом:

Некоторые волноводные зонды могут быть оснащены встроенными Bias Tee для работы с активными компонентами.

По результатам испытаний, Model 40A демонстрирует:

• затухание < 0.8 дБ (типичное значение — 0.7 дБ),

• возвратные потери > 30 дБ до 4 ГГц, > 20 дБ до 26 ГГц и > 18 дБ до 40 ГГц,

• кроссток < –38 дБ при межзондовом расстоянии 100 мкм.

Model 40A подходит для всех современных методик высокочастотной калибровки, включая LRM, и обеспечивает высокий уровень согласования и точности при повторяющихся измерениях в лабораториях, производственных линиях и системах верификации полупроводниковых устройств.
