Picoprobe® Model 10 от GGB Industries представляет собой пассивный зонд общего назначения, специально разработанный для высокоскоростной передачи и приёма сигналов с минимальными искажениями. Он состоит из гибкого коаксиального кабеля длиной 1 метр с волновым сопротивлением 50 Ом, оснащённого SMA-разъёмом с одной стороны и миниатюрным высокочастотным коаксиальным соединителем — с другой. Этот соединитель предназначен для установки сменных наконечников-зондов Model 10.

Наконечники зонда представляют собой отрезок полужёсткой коаксиальной линии длиной 1,5 дюйма, фиксирующую гайку, один или два зондирующих контакта и набор согласующих электронных компонентов. В зависимости от конфигурации и сопротивления, наконечники позволяют работать как с низкоомными, так и с высокоомными точками схемы.

Поддерживаются варианты:

• С сопротивлением 50 Ом — для возбуждения или измерения сигналов на 50-омных точках.

• С сопротивлением 250, 500 или 5000 Ом — для приёма сигналов от высокоомных узлов (в том числе с гибким заземлением до 6 дюймов).

Диапазон частот зависит от конструкции наконечника:

до 7 ГГц — для коротких зондов (0.030”);

до 3.5 ГГц — для длинных зондов (0.120”);

до 11 ГГц — с наконечником 500 Ом;

до 10 ГГц — с наконечником 250 Ом;

до 5 ГГц — с наконечником 5 кОм.

Особенности и преимущества

• Подходит для возбуждения и приёма сигналов

• Работа с 50 Ом и высокоимпедансными точками

• Частотный диапазон до 11 ГГц (в зависимости от наконечника)

• Гибкий коаксиальный кабель (1 м), не влияет на положение зонда

• Многообразие сменных наконечников и схем заземления

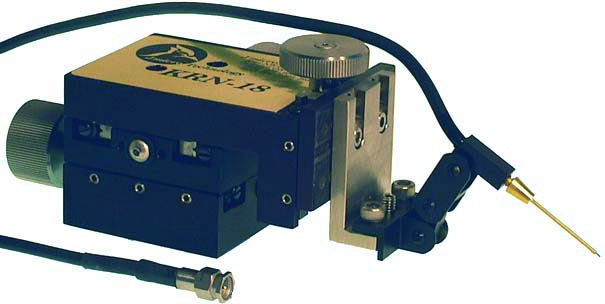

• Совместим с любой зондовой станцией или микропозиционером
