Picoprobe® Model 7 и Model 7A — это коаксиальные прецизионные зонды, специально разработанные для подачи сигналов на линии интегральных схем (IC) и измерений параметров соседних узлов с использованием высокоимпедансных активных зондов, таких как Model 12C или 18C. Эти зонды широко применяются в высокочастотной и цифровой электронике, особенно на этапе отладки и анализа микросхем.

Конструкция и принцип действия

Model 7 представляет собой пассивный зонд, оснащённый гибким коаксиальным кабелем длиной 6 футов (около 1,8 м), точно согласованным на 50 Ом. На одном конце расположен SMA-разъём, а на другом — миниатюрный соединитель, предназначенный для установки сменных зондирующих наконечников. Коаксиальные наконечники обеспечивают экранирование сигнального тракта до 3 мм от точки касания, что существенно снижает паразитные ёмкости и наводки.

Model 7A — неоконеченный аналог Model 7, который также комплектуется гибким 50-омным коаксиальным кабелем, но без встроенной оконечной нагрузки. Он оптимален для измерений сопротивлений, ёмкостей и низко- или среднескоростных сигналов, где согласование на 50 Ом не требуется.

Обе модели допускают использование различных сменных наконечников с вольфрамовыми зондирующими иглами, которые могут быть изогнуты под нужную геометрию. Это особенно важно при работе с плотными монтажными схемами и нестандартными формами посадочных площадок.

Высокотемпературные версии

Для задач, требующих измерений при высоких температурах (до 200 °C), доступны исполнения Model 7-HT и Model 7A-HT, оборудованные термостойкими наконечниками, способными сохранять точность измерений в жёстких температурных условиях.

Совместимость

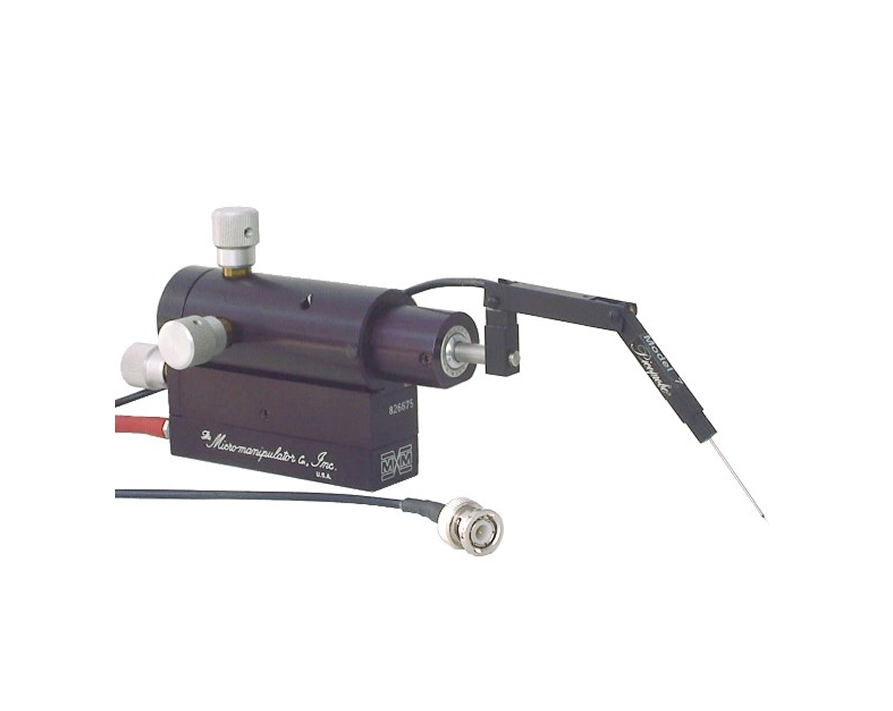

Зонды могут быть установлены на любой микропозиционер и использоваться с любыми системами пробинга, что делает их универсальными средствами для внутрисхемного анализа и разработки.

Сменные наконечники

Доступны наконечники следующих типоразмеров:

Преимущества

• Точное согласование на 50 Ом для предотвращения отражений (Model 7)

• Возможность измерения ёмкости и сопротивления без оконечной нагрузки (Model 7A)

• Сменные наконечники из вольфрама для различных задач

• Совместимость с любыми микропозиционерами

• Доступность высокотемпературных моделей для работы до 200 °C

• Гибкая форма и возможность индивидуального изгиба наконечников

Комплектация и аксессуары

• Зонд с коаксиальным кабелем

• Сменные наконечники (приобретаются отдельно)

• Руководство пользователя

• Опционально: кейсы для хранения наконечников, специальные держатели зондов
