TITAN™ T67JC — высокомощный зонд для измерений в диапазоне DC–67 ГГц. Поддерживает RF-мощность до 18 Вт @10 ГГц, ток до 2 A, напряжение до 100 V. Температура DUT до 200 °C. Контактное сопротивление <6 мΩ. Опции RC и LL доступны. Ресурс >1 000 000 касаний.

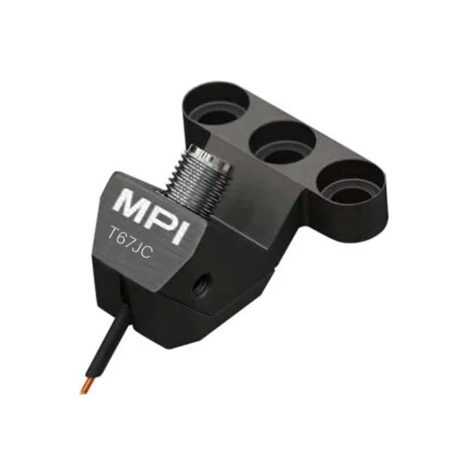

MPI TITAN™ T67JC — это специализированный зонд для измерений высокой мощности в миллиметровом диапазоне до 67 ГГц, предназначенный для прецизионного анализа RF-компонентов при высокочастотной нагрузке.
Зонд разработан для приложений, где требуется сочетание высокой полосы пропускания, стабильности и надёжной подачи мощности на DUT.
Максимальная RF-мощность составляет 18 Вт при 10 ГГц, ток до 2 A, напряжение до 100 V.
Рабочая температура DUT достигает +200 °C, позволяя проводить тестирование в условиях тепловых стрессов и расширенного температурного диапазона.
MEMS-наконечники обеспечивают надёжность контакта при повторяемости более 1 000 000 касаний.
Контактное сопротивление остаётся ниже 6 мΩ при использовании золотых контактных площадок, при этом зонд также стабильно работает с алюминием.
Модель T67JC совместима с шагами от 50 до 1250 мкм, конфигурациями GSG, GS, SG, поддерживает опции RC (20 мкм) и LL (низкие потери).
Используется разъём V-типа (1.85 мм), что гарантирует минимальные потери в миллиметровом диапазоне и соответствие промышленным стандартам.
T67JC применяется для тестирования 5G/6G-усилителей, микроволновых модулей и фазированных решёток с высокой нагрузочной способностью.
Особенности:
• Частотный диапазон до 67 ГГц
• RF мощность до 18 Вт @10 ГГц
• Температура DUT до 200 °C
• Поддержка RC (20 мкм) и LL опций
• Контактное сопротивление <6 мΩ
• Ток до 2 A, напряжение до 100 V
• Совместимость с миллиметровыми VNA и анализаторами
| Параметр | Значение |
|---|---|
| Частотный диапазон | DC – 67 ГГц |
| RF мощность (типовая) | до 18 Вт @10 ГГц |
| Рабочая температура DUT | до +200 °C |
| Максимальный ток | до 2 A |
| Максимальное напряжение | до 100 V |
| Контактное сопротивление | <6 мΩ (Au), <35 мΩ (Al) |
| Ресурс наконечника | >1 000 000 касаний |
| Наконечник | MEMS, 30 мкм (20 мкм RC) |
| Шаг наконечника | от 50 до 1250 мкм |
| Разъем | V (1.85 мм), 45°/90° |
| Конфигурации | GSG, GS, SG |
| Импеданс | 50 Ом |
