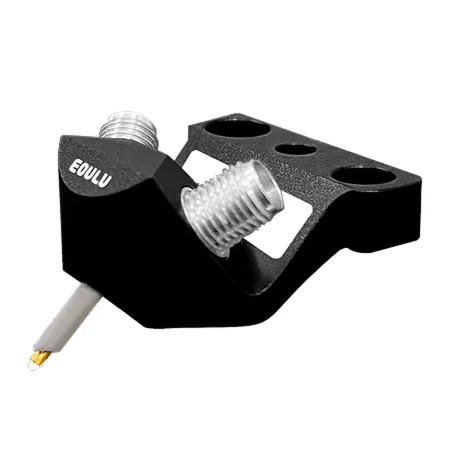

Предназначен для СВЧ измерений на пластинах в диапазоне частот до 50 ГГц. Зонды серии RF отличаются высокой долговечностью и стабильностью контакта при сохраняющихся отличных ВЧ-характеристиках. Конструкция оптимизирована для массового тестирования: специальный дизайн наконечника обеспечивает надежный контакт даже на неровных площадках (неплоскостность до 25 мкм) и выдерживает более 1 000 000 касаний без деградации. Все модели RF Series имеют низкое контактное сопротивление (<10 мΩ) и рассчитаны на работу в широком диапазоне температур от -60 °C до +200 °C (обеспечивая стабильность параметров во всем диапазоне), что гарантирует высокую повторяемость измерений.
Конфигурация и характеристики
Зонды RF50D доступны в различных конфигурациях наконечника: Ground-Signal-Ground-Ground-Signal (GSGSG), Ground-Signal-Signal-Ground (GSSG) для двуканальных измерений, также возможны многоконтактные версии с шагом по ТЗ заказчика. Шаг контактов (pitch) выбирается от 50 до 1250 мкм с шагом 25 мкм, что покрывает большинство размеров контактных площадок. Каждая модификация обеспечивают согласованное волновое сопротивление 50 Ω и минимальные ВЧ-потери. Например, типичное вносимое затухание зонда GSGSG с шагом 150 мкм составляет ~0,72 дБ на частоте 50 ГГц, а возвратные потери около -14,39 дБ. Зонды RF50D оснащаются стандартными коаксиальными разъемами 1,85 мм для моделей до 50 ГГц и рассчитаны на токи до ~2 А и напряжения до 200 В.
Применение
Серия LF находит применение в характеризации компонентов, измерении параметров активных и пассивных СВЧ устройств, а также в высокопроизводительном тестировании при производстве. Эти зонды отлично подходят для измерений ВЧ фильтров, усилителей, антенн на печатных платах.
Ключевые преимущества
- Контроль импеданса – гарантирует целостность сигнала и точность измерений в ВЧ и СВЧ тестах.
- Долговечность и надежность – рассчитан на более 1 000 000 контактов, что снижает эксплуатационные затраты и увеличивает срок службы.
- Гибкость в настройке шага контактов – шаг от 50 мкм до 1250 мкм с возможностью тонкой настройки с шагом 25 мкм.
- Совместимость с ведущими зондовыми станциями – подходит для работы с современными автоматизированными системами тестирования.
|
Макс. частота |
50 ГГц |
|
Вносимые потери @ 50 ГГц |
- 0.72 дБ (типовое) |
|
Обратные потери @ 50 ГГц |
- 14.39 дБ (типовое) |
|
Входной импеданс |
50 Ом |
|
Максимальный DC ток |
2 А |
|
Максимальное DC напряжение |
200 В |
|
Тип. контактное сопротивление |
менее 10 мОм |
|
Конфигурация |
GSGSG, GSSG |
|
Шаг зонда |
50 - 1250 мкм |
|
Тип. срок службы, циклы |
>1 000 000 |
|
Макс. температура |
200 °C |
|
Мин. размер контактной площадки |
30 × 30 мкм |
|
Материал наконечника зонда |
Медный сплав |
|

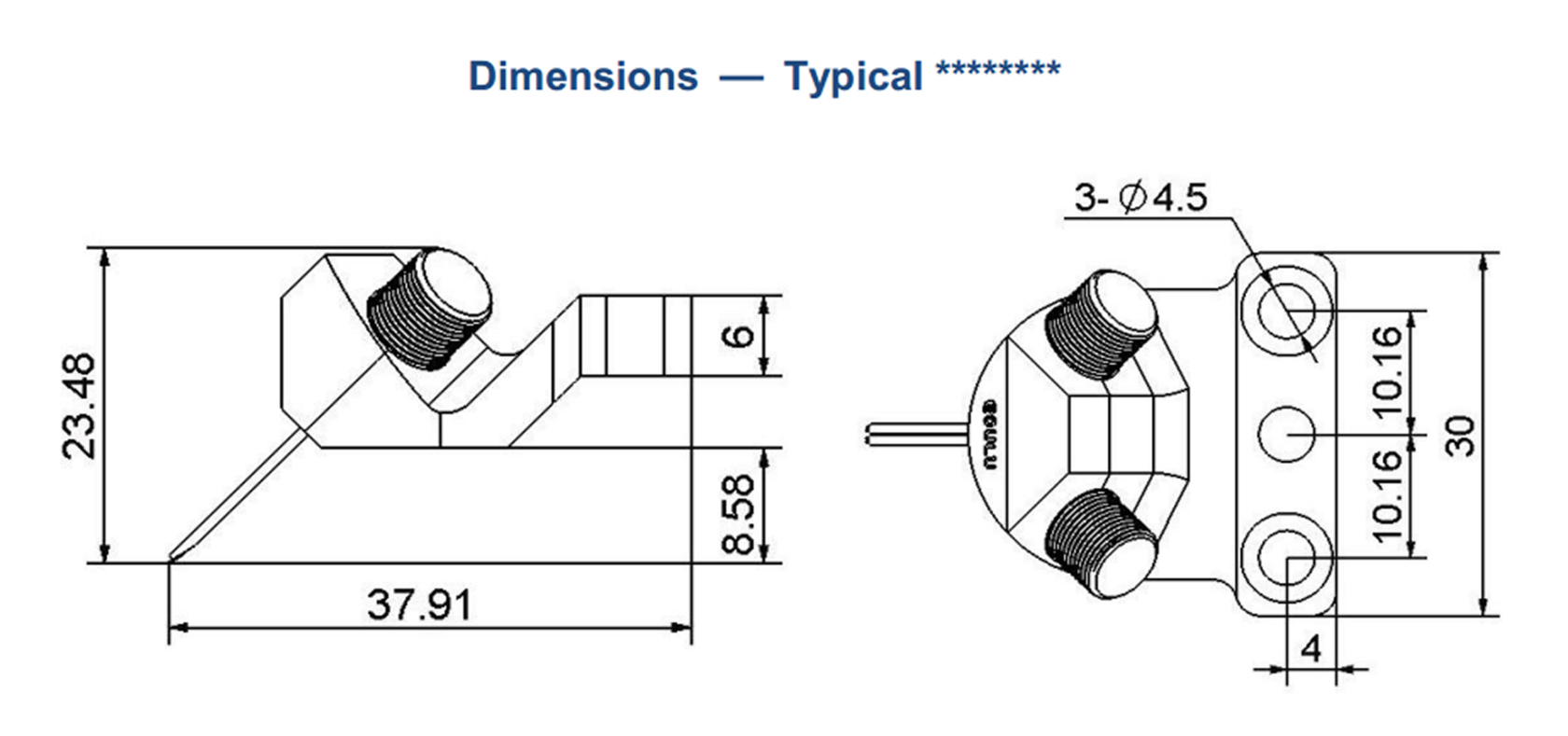

Форма зонда |
Typical/Mini/Slim |
|
Тип разъема |
1.85 мм (розетка) |
