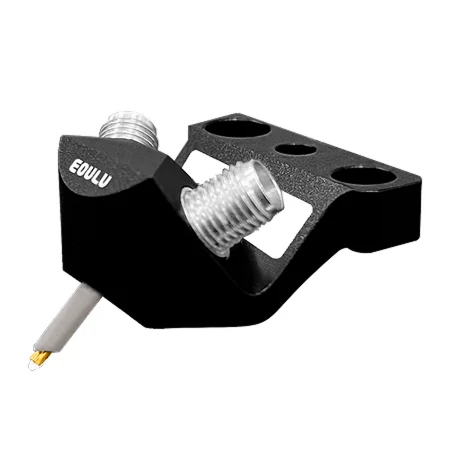

Предназначен для СВЧ измерений на пластинах в диапазоне частот до 40 ГГц с возможностью подачи двух сигналов. Зонды серии LF сочетают высокую долговечность и стабильность контакта с отличными ВЧ характеристиками. Конструктивно серия LF оптимизирована для массового тестирования: специальная конструкция контактов обеспечивает надежный прижим даже на неровных площадках (неплоскостность до 25 мкм) и более 1 000 000 касаний без деградации. Все зонды серии LF имеют низкое сопротивление контакта (<10 мΩ) и рассчитаны на работу в широком температурном диапазоне от -60 °C до +200 °C, обеспечивая высокую повторяемость измерений.
Конфигурация и характеристики
Зонды LF40D доступны в различных конфигурациях наконечника: Ground-Signal-Ground-Ground-Signal (GSGSG), Ground-Signal-Signal-Ground (GSSG) для двуканальных измерений, также возможны многоконтактные версии с шагом по ТЗ заказчика. Шаг контактов (pitch) может выбираться от 50 до 1250 мкм с шагом 25 мкм, что покрывает типовые размеры контактных площадок. Каждая модификация серии обеспечивает согласованное волновое сопротивление 50 Ω и минимальные ВЧ-потери: например, типовое вносимое затухание зонда GSGSG с шагом 150 мкм составляет всего ~0,8 дБ на частоте 40 ГГц, а возвратные потери ~-13 дБ. Зонды LF серии оснащены стандартными коаксиальными разъемами 2.92 мм и могут работать с токами до 3 А и напряжениями до 200 В.
Применение
Серия LF находит применение в характеризации компонентов, измерении параметров активных и пассивных СВЧ устройств, а также в высокопроизводительном тестировании при производстве. Эти зонды отлично подходят для измерений ВЧ фильтров, усилителей, антенн на печатных платах.
Ключевые преимущества
- Контроль импеданса – гарантирует целостность сигнала и точность измерений в ВЧ и СВЧ тестах.
- Долговечность и надежность – рассчитан на более 1 000 000 контактов, что снижает эксплуатационные затраты и увеличивает срок службы.
- Гибкость в настройке шага контактов – шаг от 50 мкм до 1250 мкм с возможностью тонкой настройки с шагом 25 мкм.
- Совместимость с ведущими зондовыми станциями – подходит для работы с современными автоматизированными системами тестирования.
| Параметр | Значение |
|---|---|
| Макс. частота | 40 ГГц |
| Вносимые потери @ 40 ГГц (GSGSG, 150 мкм, стандартное исполнение) | - 0.80 дБ (типовое) |
| Обратные потери @ 40 ГГц (GSGSG, 150 мкм, стандартное исполнение) | - 13.00 дБ (типовое) |
| Входной импеданс | 50 Ом |
| Максимальный DC ток | 2 А |
| Максимальное DC напряжение | 200 В |
| Тип. контактное сопротивление | менее 10 мОм |
| Конфигурация | GSGSG, GSSG |
| Шаг зонда | 50 - 1250 мкм |
| Тип. срок службы, циклы | >1 000 000 |
| Макс. температура | 200 °C |
| Мин. размер контактной площадки | 30 × 30 мкм |
| Материал наконечника зонда | Медный сплав |

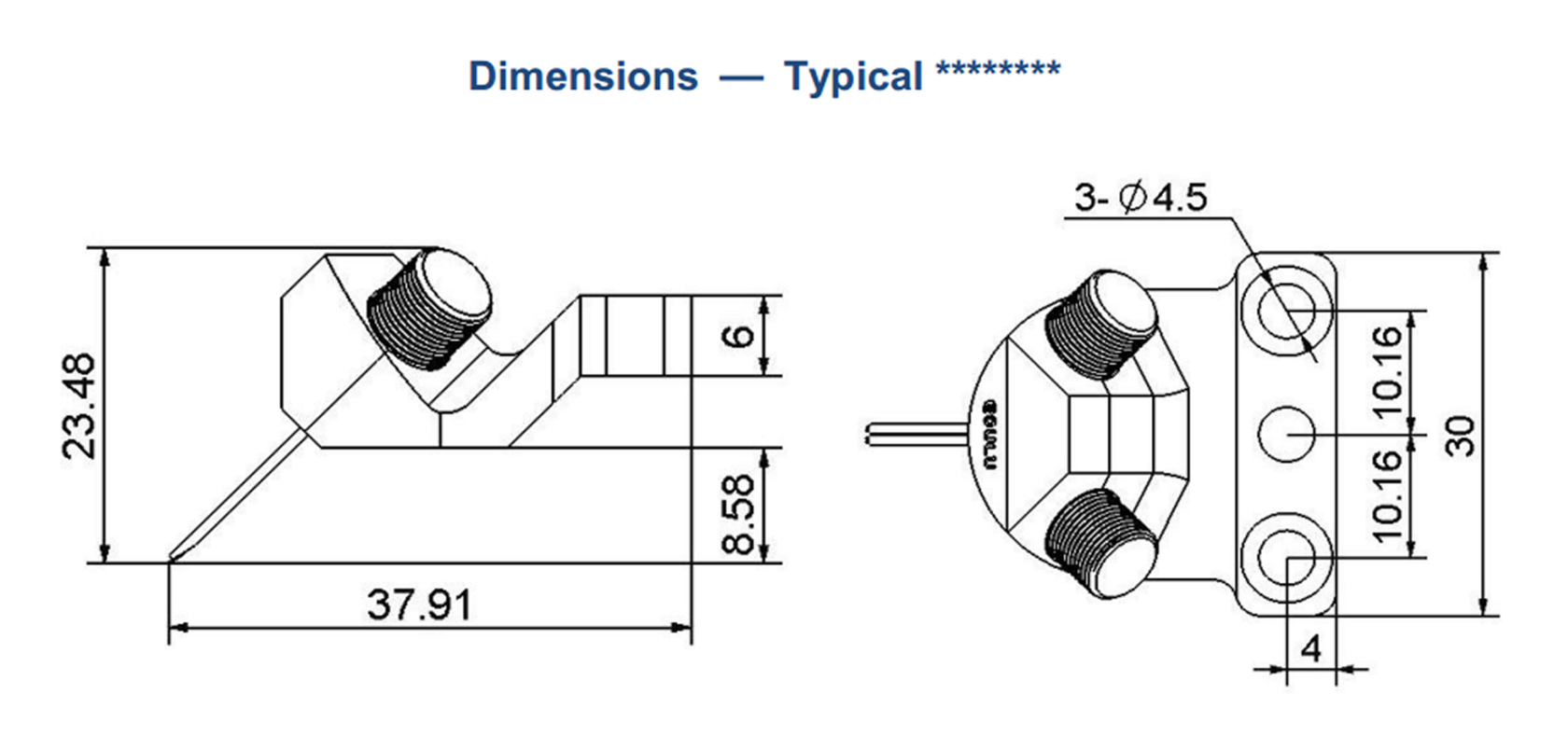

| Форма зонда | Typical/Mini/Slim |
| Тип разъема | 2.92 мм (розетка) |
