О товаре:

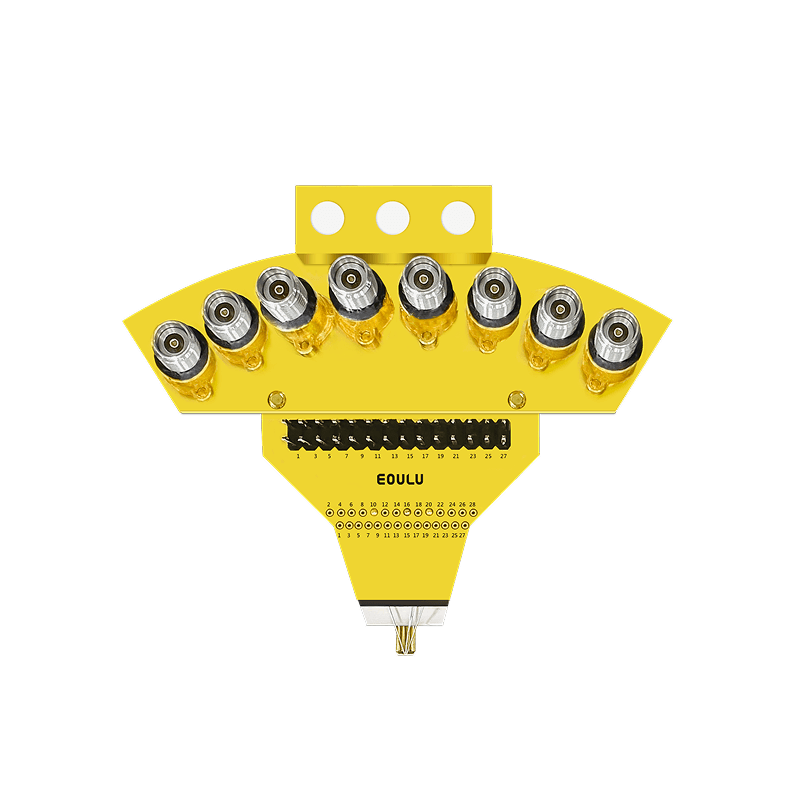

ВЧ/DC гибридная проб-карта предназначена для тестирования устройств, работающих одновременно с высокочастотными (ВЧ) и постоянными (DC) сигналами. Эта проб-карта позволяет измерять параметры ВЧ-сигналов при одновременной подаче постоянного напряжения или тока, обеспечивая надежные и точные измерения.
ВЧ/DC гибридная проб-карта предназначена для тестирования устройств, работающих одновременно с высокочастотными (ВЧ) и постоянными (DC) сигналами. Эта проб-карта позволяет измерять параметры ВЧ-сигналов при одновременной подаче постоянного напряжения или тока, обеспечивая надежные и точные измерения.
Актуальность цен и наличие уточняйте у менеджера
В корзину
ВЧ/DC гибридная проб-карта объединяет возможность передачи как высокочастотных, так и низкочастотных сигналов, что делает её универсальным решением для тестирования современных радиочастотных компонентов, интегральных схем и модулей с управляемыми ВЧ-сигналами.
Конструкция карты позволяет минимизировать паразитные емкости и индуктивности, обеспечивая низкое контактное сопротивление и стабильность измерений. Различные варианты контактных конфигураций (GSG, GS, SG) позволяют адаптировать карту под конкретные задачи тестирования.
Ключевые особенности
✔ Широкий частотный диапазон: работа с ВЧ сигналами до 50 ГГц.
✔ Высокая точность и стабильность измерений: минимизация паразитных влияний.
✔ Компактность: возможность тестирования даже мелких контактных площадок.
✔ Работа в широком диапазоне температур: от -60°C до +150°C.
Гибридная конструкция
Поддержка одновременного тестирования ВЧ и DC сигналов.
Конструкция карты позволяет минимизировать паразитные емкости и индуктивности, обеспечивая низкое контактное сопротивление и стабильность измерений. Различные варианты контактных конфигураций (GSG, GS, SG) позволяют адаптировать карту под конкретные задачи тестирования.
Ключевые особенности
✔ Широкий частотный диапазон: работа с ВЧ сигналами до 50 ГГц.
✔ Высокая точность и стабильность измерений: минимизация паразитных влияний.
✔ Компактность: возможность тестирования даже мелких контактных площадок.
✔ Работа в широком диапазоне температур: от -60°C до +150°C.
Гибридная конструкция
Поддержка одновременного тестирования ВЧ и DC сигналов.
Гибкость конфигурации
Поддержка различных схем контактных соединений (GSG, GS, SG).
Поддержка различных схем контактных соединений (GSG, GS, SG).
| Параметр | Значение |
|---|---|
| Частотный диапазон | DC ~ 50 ГГц |
| Конфигурация контактов | GSG, GS, SG |
| Количество ВЧ-контактов | До 8 |
| Количество DC-контактов | До 24 |
| Шаг контактов | 50 мкм ~ 500 мкм |
| Максимальный ток DC | 2 А |
| Максимальное напряжение DC | 100 В |
| Минимальный размер контактной площадки | 50 × 50 мкм |
| Температурный диапазон | -60°C ~ +150°C |
