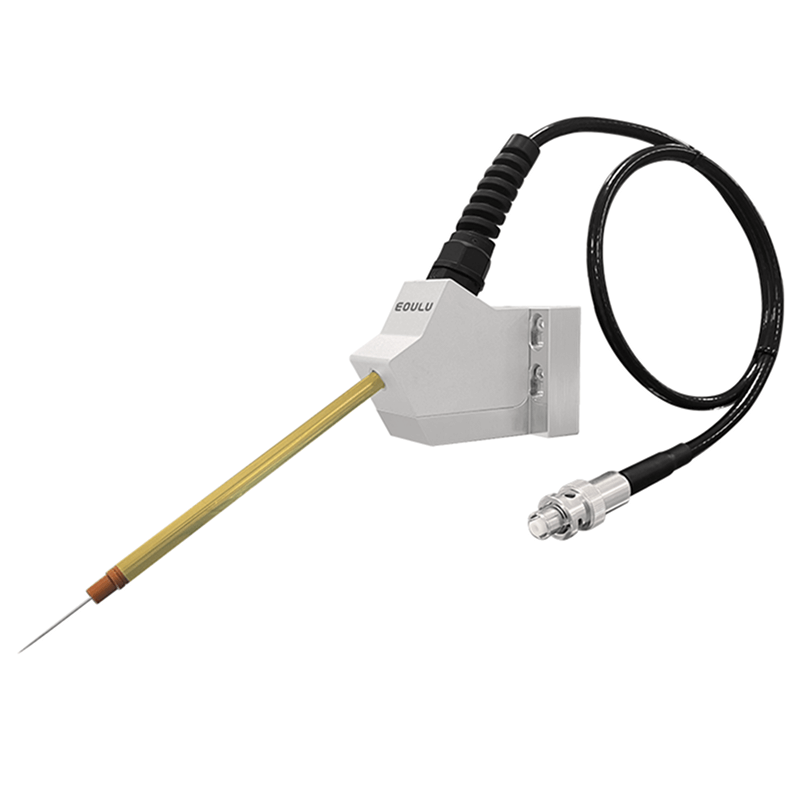

Высокомощный зонд HP-003 предназначен для измерений напряжения до 3000 В в тестировании полупроводников, силовой электроники и микроэлектронных компонентов. Благодаря высокой изоляции и низкому току утечки, он идеально подходит для работы с чувствительными устройствами. Оснащен HV Triax разъемом, обеспечивающим надежную передачу сигнала и минимизацию помех.
Зонд имеет широкий диапазон рабочих температур (-60°C ~ 300°C), что позволяет использовать его в сложных лабораторных и производственных условиях. Изоляция с высоким сопротивлением (> 1 ТΩ при 3 000 В) минимизирует утечки тока, а HV Triax разъем снижает уровень шума и обеспечивает точные измерения.
Ключевые особенности
✔ Рабочее напряжение до 3000 В — безопасные измерения в высоковольтных цепях.
✔ Широкий температурный диапазон (-60°C ~ 300°C) — надежная работа в экстремальных условиях.
✔ Импульсный ток до 2 А / Постоянный ток 1 А — подходит для измерений силовых компонентов.
✔ HV Triax разъем — улучшенная защита от помех, стабильная передача сигнала.
✔ Минимальная остаточная емкость (< 0.5 пФ) — снижает влияние на измерения.
✔ Минимальный утечный ток (30 фА@10 В, 100 фА@3000В) — подходит для измерений сверхмалых токов.
✔ Совместимость с DC-позиционерами — точное позиционирование при измерениях.
Совместимые сменные иглы
D-120 — Прямые иглы, вольфрам, 12 мкм, комплект 25 шт.
D-250 — Прямые иглы, вольфрам, 25 мкм, комплект 25 шт.
D-1200 — Прямые иглы, вольфрам, 120 мкм, комплект 25 шт.
D-1500 — Прямые иглы, вольфрам, 150 мкм, комплект 25 шт.
D-A120 — Наклонные иглы (45°) , вольфрам, 12 мкм, комплект 25 шт.
D-A250 — Наклонные иглы (45°) , вольфрам, 25 мкм, комплект 25 шт.
Области применения
- Тестирование мощных полупроводниковых приборов — MOSFET, IGBT, силовых транзисторов.
- Анализ низкоомных соединений — измерения с минимальным контактным сопротивлением.
- Высокотемпературные испытания — работа в условиях до 300 °C.
- Контроль качества пайки и межсоединений — тестирование стабильности соединений под нагрузкой.
- Исследования и разработки в силовой электронике — тестирование материалов и компонентов.
HV Triax разъем – уменьшает электромагнитные помехи, улучшает стабильность измерений
Данный разъем обеспечивает надежную защиту сигнала за счет трехуровневой экранированной конструкции, где внутренний и внешний проводники разделены изолирующим слоем. Это снижает уровень электромагнитных наводок, утечек и паразитных емкостей, что особенно важно при работе с высокими напряжениями и сверхмалыми токами.
Такое низкое значение утечки позволяет точно измерять параметры слабых сигналов, что критично при тестировании высокоомных материалов, изоляторов, диэлектриков и полупроводниковых структур с высокой чувствительностью.
| Параметр | Значение |
|---|---|
| Максимальное напряжение | 3 000 В |
| Максимальный ток | 2 А (импульсный) / 1 А (постоянный) |
| Рабочий диапазон температур | -60°C ~ 300°C |
| Изоляция (сопротивление утечки) | > 1 ТΩ при 3 000 В |
| Типичная остаточная емкость | < 0.5 пФ |
| Разъем | HV Triax |
| Длина кабеля | 65 см |
| Рекомендуемый диапазон перегрузки | 50 ~ 100 мкм |
| Скольжение | 20 ~ 40 мкм |
| Ток утечки | 30 фА@10В / 100 фА@3000 В |
| Совместимость с позиционерами | DC-позиционеры |
