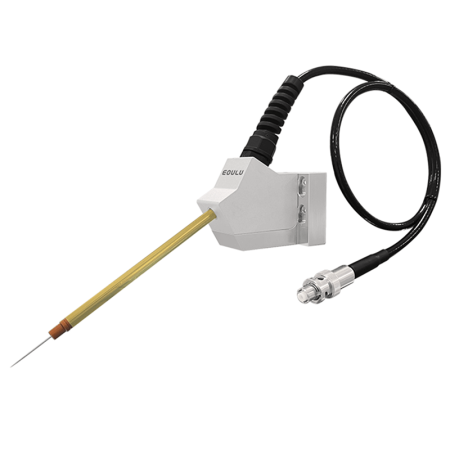

Высокомощный зонд HP-002 предназначен для высоковольтных измерений в диапазоне до 3 000 В, а также для работы с импульсными токами до 100 А. Этот зонд разработан для тестирования силовых полупроводниковых приборов и цепей питания при температурах до 300 °C.
Пробник совместим с различными сменными иглами, что позволяет адаптировать его к специфическим требованиям измерений.
Ключевые особенности
✔ Поддержка напряжений до 3000 В DC — измерение высоковольтных цепей.
✔ Широкий температурный диапазон (-60°C ~ 300°C) — стабильная работа в различных условиях.
✔ Импульсный ток до 5 А, постоянный ток до 1 А — возможность тестирования силовых компонентов.
✔ SHV-разъем — высокая изоляция, защита от электромагнитных помех.
✔ Низкий ток утечки (30 фА@10 В, 100 фА@3000В) — точные измерения малых токов.
✔ Минимальная остаточная емкость (< 0.5 пФ) — сниженное влияние на измеряемый сигнал.
✔ Совместимость с DC-позиционерами — точное позиционирование при измерениях.
Совместимые сменные иглы
D-120 — Прямые иглы, вольфрам, 12 мкм, комплект 25 шт.
D-250 — Прямые иглы, вольфрам, 25 мкм, комплект 25 шт.
D-1200 — Прямые иглы, вольфрам, 120 мкм, комплект 25 шт.
D-1500 — Прямые иглы, вольфрам, 150 мкм, комплект 25 шт.
D-A120 — Наклонные иглы (45°) , вольфрам, 12 мкм, комплект 25 шт.
D-A250 — Наклонные иглы (45°) , вольфрам, 25 мкм, комплект 25 шт.
Области применения
- Тестирование мощных полупроводниковых приборов — MOSFET, IGBT, силовых транзисторов.
- Анализ низкоомных соединений — измерения с минимальным контактным сопротивлением.
- Высокотемпературные испытания — работа в условиях до 300 °C.
- Контроль качества пайки и межсоединений — тестирование стабильности соединений под нагрузкой.
- Исследования и разработки в силовой электронике — тестирование материалов и компонентов.
SHV-разъем — повышенная изоляция и защита от пробоев
SHV (Safe High Voltage) разъем обеспечивает надежную изоляцию, снижает риск пробоев и защищает от искровых разрядов при подключении. Он стабилизирует сигнал, минимизирует утечки тока и повышает безопасность работы с напряжениями до 3000 В.
Различные наконечники позволяют адаптировать зондк разным типам тестируемых структур. Прямые иглы обеспечивают стабильный контакт и низкое сопротивление, а наклонные — упрощают доступ к труднодоступным зонам и защищают чувствительные компоненты от повреждений.
| Параметр | Значение |
|---|---|
| Максимальное напряжение | 3 000 В |
| Максимальный ток | 5 А (импульсный) / 1 А (постоянный) |
| Рабочий диапазон температур | -60°C ~ 300°C |
| Изоляция (сопротивление утечки) | > 1 ТΩ при 3 000 В |
| Типичная остаточная емкость | < 0.5 пФ |
| Разъем | SHV (Safe High Voltage) |
| Длина кабеля | 65 см |
| Рекомендуемый диапазон перегрузки | 50 ~ 100 мкм |
| Скольжение | 20 ~ 40 мкм |
| Ток утечки | 30 фА@10В / 100 фА@3000 В |
| Совместимость с позиционерами | DC-позиционеры |
