Высокомощный пробник HP-001 предназначен для измерений высоких напряжений и токов в микроэлектронике и силовой электронике. Обеспечивает прецизионные измерения при экстремальных температурах до 300 °C, а также низкое контактное сопротивление и высокую стабильность сигналов. Совместим с сменными наконечниками разной конфигурации, что позволяет адаптировать пробник под конкретные задачи тестирования.
Высокомощный пробник HP-001 предназначен для измерений высоких напряжений и токов в микроэлектронике и силовой электронике. Обеспечивает прецизионные измерения при экстремальных температурах до 300 °C, а также низкое контактное сопротивление и высокую стабильность сигналов. Совместим с сменными наконечниками разной конфигурации, что позволяет адаптировать пробник под конкретные задачи тестирования.
Актуальность цен и наличие уточняйте у менеджера
В корзину

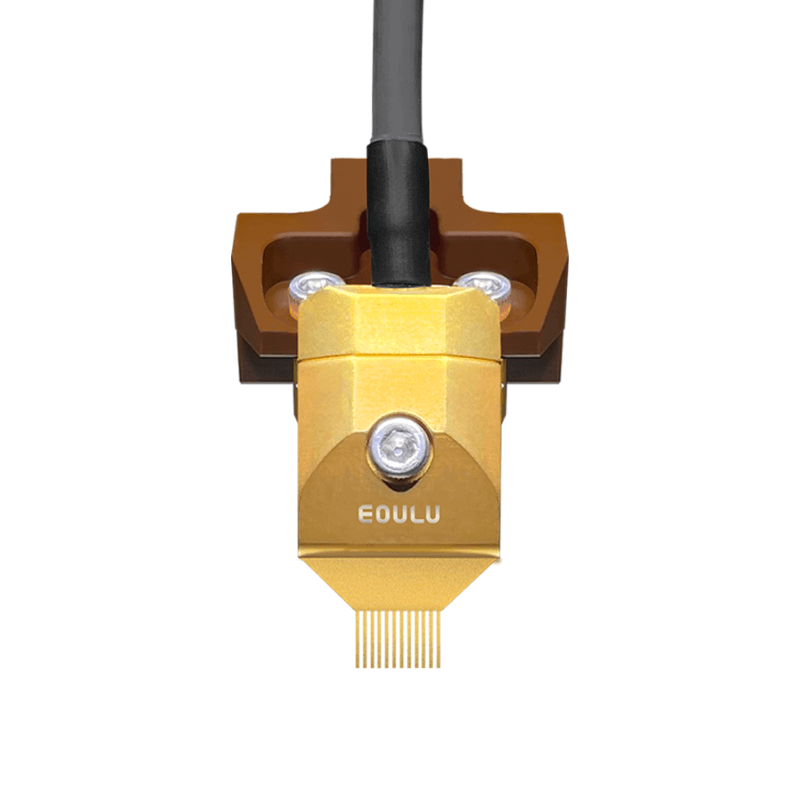

Высокомощный зонд HP-001 разработан для использования в высоковольтных тестах, тестировании силовых компонентов, а также для прецизионных DC и ВЧ измерений. Конструкция пробника включает вольфрамовый наконечник, обеспечивающий долговечность и стабильность контакта.
Пробник оснащен высоковольтным 4-мм разъемом, что позволяет безопасно подключать его к измерительным приборам. Возможность использования сменных наконечников разной конфигурации (1, 4, 8 или 12 контактов) делает HP-001 гибким решением для различных задач тестирования.
Ключевые особенности
✔ Рабочее напряжение до 10 000 В DC – безопасные измерения высоких потенциалов.
✔ Рабочий диапазон температур -60°C ~ 300°C – возможность тестирования в экстремальных условиях.
✔ Импульсный ток до 300 А (600 А при параллельном подключении) – тестирование силовых электронных компонентов.
✔ Сменные наконечники с разным количеством контактов – адаптация пробника под требования тестируемого устройства.
✔ Минимальное контактное сопротивление – точные и воспроизводимые результаты.
✔ Позолоченные контактные площадки – снижение переходного сопротивления и повышение стабильности измерений.

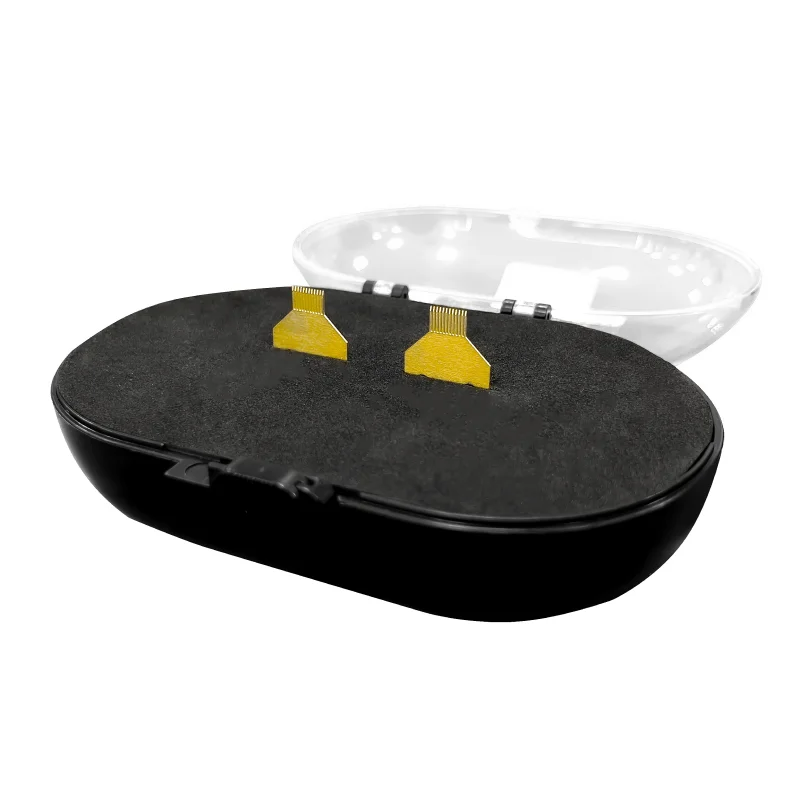

Совместимые сменные иглы
D-P01 – один контакт, максимальный импульсный ток 25 А, ширина 250 мкм, комплект из 5 шт.
D-P04 – четыре контакта, максимальный импульсный ток 100 А, шаг 650 мкм, общая ширина 2 200 мкм, комплект из 5 шт.
D-P08 – восемь контактов, максимальный импульсный ток 200 А, шаг 650 мкм, общая ширина 4 800 мкм, комплект из 5 шт.
D-P12 – двенадцать контактов, максимальный импульсный ток 300 А, шаг 650 мкм, общая ширина 7 400 мкм, комплект из 5 шт.
Области применения
Пробник оснащен высоковольтным 4-мм разъемом, что позволяет безопасно подключать его к измерительным приборам. Возможность использования сменных наконечников разной конфигурации (1, 4, 8 или 12 контактов) делает HP-001 гибким решением для различных задач тестирования.
Ключевые особенности
✔ Рабочее напряжение до 10 000 В DC – безопасные измерения высоких потенциалов.
✔ Рабочий диапазон температур -60°C ~ 300°C – возможность тестирования в экстремальных условиях.
✔ Импульсный ток до 300 А (600 А при параллельном подключении) – тестирование силовых электронных компонентов.
✔ Сменные наконечники с разным количеством контактов – адаптация пробника под требования тестируемого устройства.
✔ Минимальное контактное сопротивление – точные и воспроизводимые результаты.
✔ Позолоченные контактные площадки – снижение переходного сопротивления и повышение стабильности измерений.
Совместимые сменные иглы
D-P01 – один контакт, максимальный импульсный ток 25 А, ширина 250 мкм, комплект из 5 шт.
D-P04 – четыре контакта, максимальный импульсный ток 100 А, шаг 650 мкм, общая ширина 2 200 мкм, комплект из 5 шт.
D-P08 – восемь контактов, максимальный импульсный ток 200 А, шаг 650 мкм, общая ширина 4 800 мкм, комплект из 5 шт.
D-P12 – двенадцать контактов, максимальный импульсный ток 300 А, шаг 650 мкм, общая ширина 7 400 мкм, комплект из 5 шт.
Области применения
- Тестирование мощных полупроводниковых приборов – MOSFET, IGBT, силовых транзисторов.
- Анализ низкоомных соединений – измерения с минимальным контактным сопротивлением.
- Высокотемпературные испытания – работа в условиях до 300°C.
- Контроль качества пайки и межсоединений – тестирование стабильности соединений под нагрузкой.
- Исследования и разработки в силовой электронике – тестирование материалов и компонентов.
Совместимость с ВЧ-позиционерами – позволяет точно позиционировать пробник в автоматизированных тестах
Гибкость в конфигурации – возможность выбора сменных наконечников с разным количеством контактов для оптимального распределения тока
| Параметр | Значение |
|---|---|
| Максимальное постоянное напряжение | 10 000 В (200°C) / 8 000 В (300°C) |
| Максимальный ток | 300 А (импульсный), 20 А (постоянный) |
| Рабочий диапазон температур | -60°C ~ 300°C |
| Разъем | Высоковольтный 4-мм разъем |
| Длина кабеля | 1 м |
| Совместимость с позиционерами | ВЧ-позиционеры |
| Стандартное контактное сопротивление | < 0,05 мОм (12 контактов, золото); < 1,00 мОм (1 контакт, золото) |
| Сопротивление изоляции зонда | > 10 ТΩ (25°C), > 1 ТΩ (300°C) |
| Материал наконечника | Вольфрам |
| Рекомендуемый диапазон перегрузки | 125–250 мкм |
| Скольжение | ~150 мкм при перегрузке 300 мкм |
| Ширина контакта | ~250 мкм |
| Шаг контактов | 650 мкм |
Высокомощные зонды_Eoulu_Sky
1,4 Мб
