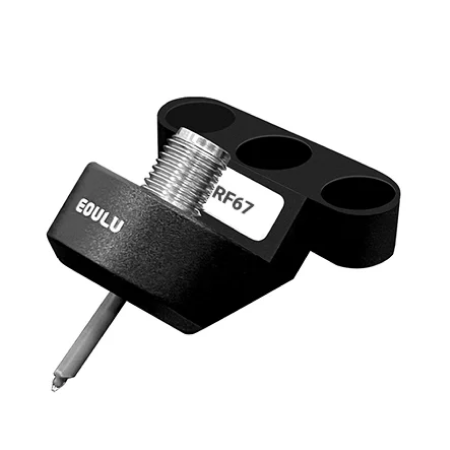

Предназначен для СВЧ измерений на пластинах в диапазоне частот до 67 ГГц. Зонды серии RF отличаются высокой долговечностью и стабильностью контакта при сохраняющихся отличных ВЧ-характеристиках. Конструкция оптимизирована для массового тестирования: специальный дизайн наконечника обеспечивает надежный контакт даже на неровных площадках (неплоскостность до 25 мкм) и выдерживает более 1 000 000 касаний без деградации. Все модели RF Series имеют низкое контактное сопротивление (<10 мΩ) и рассчитаны на работу в широком диапазоне температур от -60 °C до +200 °C (обеспечивая стабильность параметров во всем диапазоне), что гарантирует высокую повторяемость измерений.
Конфигурация и характеристики
Зонды RF67 доступны в различных конфигурациях наконечников: типовые одноканальные схемы GSG, GS/SG, а также дифференциальные версии (GSGSG и GSSG) для многоканальных измерений. Шаг контактов (pitch) выбирается от 50 до 1250 мкм с шагом 25 мкм, что покрывает большинство размеров контактных площадок. Каждая модификация обеспечивают согласованное волновое сопротивление 50 Ω и минимальные ВЧ-потери. Например, типичное вносимое затухание зонда GSG с шагом 150 мкм составляет ~0,87 дБ на частоте 67 ГГц, а возвратные потери около -15,68 дБ. Зонды RF Series оснащаются прецизионными коаксиальными разъемами 1,85 мм и рассчитаны на токи до ~2 А и напряжения до 200 В, что аналогично возможностям серии LF, но с учетом требований более высоких частот.
Применение
Серия LF находит применение в характеризации компонентов, измерении параметров активных и пассивных СВЧ устройств, а также в высокопроизводительном тестировании при производстве. Эти зонды отлично подходят для измерений ВЧ фильтров, усилителей, антенн на печатных платах.
Ключевые преимущества
- Контроль импеданса – гарантирует целостность сигнала и точность измерений в ВЧ и СВЧ тестах.
- Долговечность и надежность – рассчитан на более 1 000 000 контактов, что снижает эксплуатационные затраты и увеличивает срок службы.
- Гибкость в настройке шага контактов – шаг от 50 мкм до 1250 мкм с возможностью тонкой настройки с шагом 25 мкм.
- Совместимость с ведущими зондовыми станциями – подходит для работы с современными автоматизированными системами тестирования.

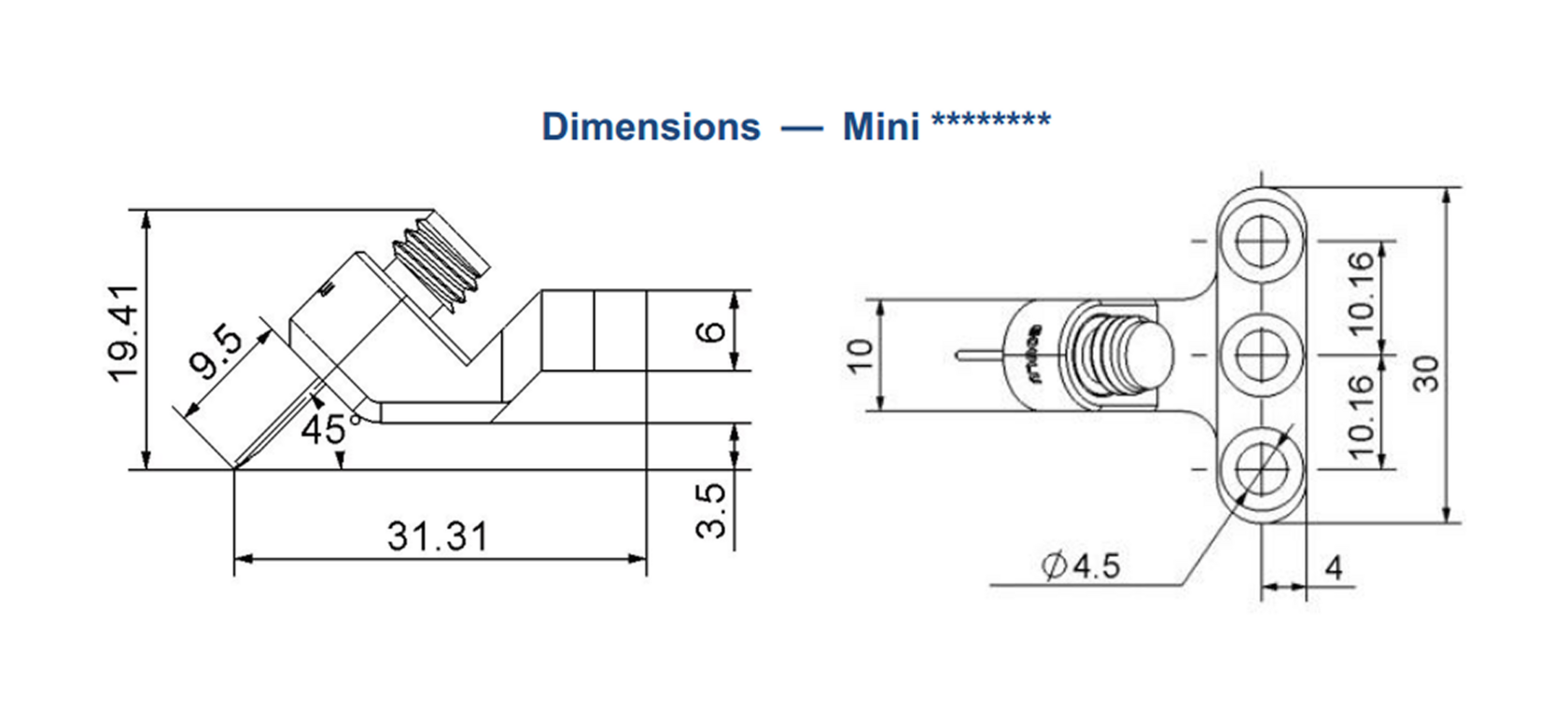

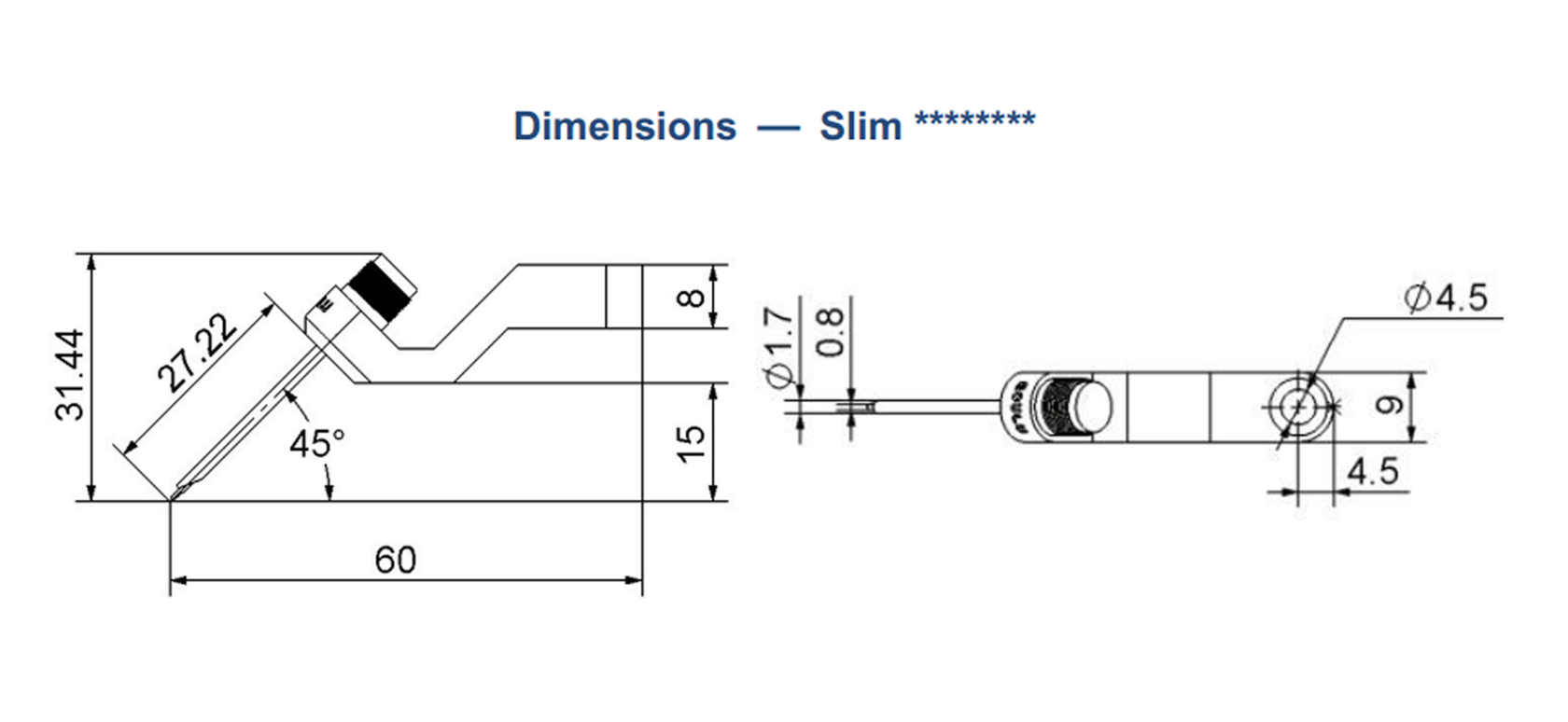

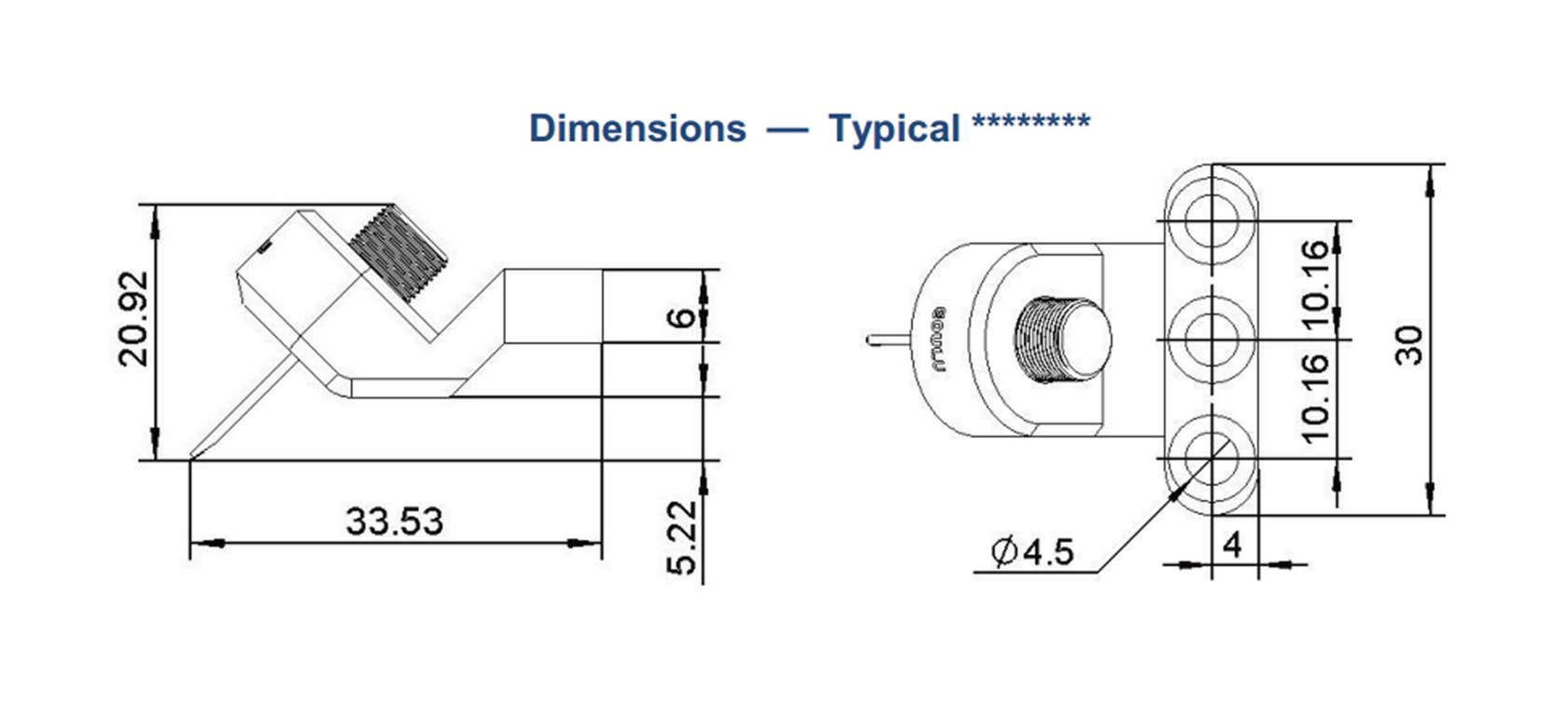

| Параметр | Значение |
|---|---|
| Макс. частота | 40 ГГц |
| Вносимые потери @ 67 ГГц (GSG, 150 мкм, стандартное исполнение) | - 0.87 дБ (типовое) |
| Обратные потери @ 67 ГГц (GSG, 150 мкм, стандартное исполнение) | - 15.68 дБ (типовое) |
| Входной импеданс | 50 Ом |
| Максимальный DC ток | 2 А |
| Максимальное DC напряжение | 200 В |
| Максимальная входная мощность | не более 3 Вт @ 67 ГГц (стандартное исполнение) не более 6 Вт @ 67 ГГц ("High-power" исполнение) |
| Тип. контактное сопротивление | менее 10 мОм |
| Конфигурация | GSG |
| Шаг зонда | 50 - 1250 мкм |
| Тип. срок службы, циклы | >1 000 000 |
| Макс. температура | 200 °C |
| Мин. размер контактной площадки | 30 × 30 мкм |
| Материал наконечника зонда | Медный сплав |
| Форма зонда | Typical/Mini/Slim |
| Тип разъема | 1.85 мм (розетка) |
