О товаре:
Предназначен для СВЧ измерений пластинах в диапазоне частот до 26 ГГц. Зонды серии LF сочетают высокую долговечность и стабильность контакта с отличными ВЧ характеристиками. Конструктивно серия LF оптимизирована для массового тестирования: специальная конструкция контактов обеспечивает надежный прижим даже на неровных площадках (неплоскостность до 25 мкм) и более 1 000 000 касаний без деградации. Все зонды серии LF имеют низкое сопротивление контакта (<10 мΩ) и рассчитаны на работу в широком температурном диапазоне от -60 °C до +200 °C, обеспечивая высокую повторяемость измерений.
Предназначен для СВЧ измерений пластинах в диапазоне частот до 26 ГГц. Зонды серии LF сочетают высокую долговечность и стабильность контакта с отличными ВЧ характеристиками. Конструктивно серия LF оптимизирована для массового тестирования: специальная конструкция контактов обеспечивает надежный прижим даже на неровных площадках (неплоскостность до 25 мкм) и более 1 000 000 касаний без деградации. Все зонды серии LF имеют низкое сопротивление контакта (<10 мΩ) и рассчитаны на работу в широком температурном диапазоне от -60 °C до +200 °C, обеспечивая высокую повторяемость измерений.
Актуальность цен и наличие уточняйте у менеджера
В корзину
Конфигурация и характеристики
Зонды LF26 доступны в различных конфигурациях наконечника: Ground-Signal-Ground (GSG), Ground-Signal/Signal-Ground (GS/SG) для одноканальных измерений, также возможны многоконтактные версии с шагом по ТЗ заказчика . Шаг контактов (pitch) может выбираться от 50 до 1250 мкм с шагом 25 мкм, что покрывает типовые размеры контактных площадок.
Каждая модификация серии обеспечивает согласованное волновое сопротивление 50 Ω и минимальные ВЧ-потери: например, типовое вносимое затухание зонда GSG с шагом 150 мкм составляет всего ~0,35 дБ на частоте 26 ГГц, а возвратные потери ~-21.5 дБ. Зонды LF26-GSG оснащены стандартными коаксиальными разъемами 2.92 мм и могут работать с токами до 3 А и напряжениями до 200 В.
Применение
Серия LF находит применение в характеризации компонентов, измерении параметров активных и пассивных СВЧ устройств, а также в высокопроизводительном тестировании при производстве. Эти зонды отлично подходят для измерений ВЧ фильтров, усилителей, антенн на печатных платах.
Ключевые преимущества
Зонды LF26 доступны в различных конфигурациях наконечника: Ground-Signal-Ground (GSG), Ground-Signal/Signal-Ground (GS/SG) для одноканальных измерений, также возможны многоконтактные версии с шагом по ТЗ заказчика . Шаг контактов (pitch) может выбираться от 50 до 1250 мкм с шагом 25 мкм, что покрывает типовые размеры контактных площадок.
Каждая модификация серии обеспечивает согласованное волновое сопротивление 50 Ω и минимальные ВЧ-потери: например, типовое вносимое затухание зонда GSG с шагом 150 мкм составляет всего ~0,35 дБ на частоте 26 ГГц, а возвратные потери ~-21.5 дБ. Зонды LF26-GSG оснащены стандартными коаксиальными разъемами 2.92 мм и могут работать с токами до 3 А и напряжениями до 200 В.
Применение
Серия LF находит применение в характеризации компонентов, измерении параметров активных и пассивных СВЧ устройств, а также в высокопроизводительном тестировании при производстве. Эти зонды отлично подходят для измерений ВЧ фильтров, усилителей, антенн на печатных платах.
Ключевые преимущества
- Контроль импеданса – гарантирует целостность сигнала и точность измерений в ВЧ и СВЧ тестах.
- Долговечность и надежность – рассчитан на более 1 000 000 контактов, что снижает эксплуатационные затраты и увеличивает срок службы.
- Гибкость в настройке шага контактов – шаг от 50 мкм до 1250 мкм с возможностью тонкой настройки с шагом 25 мкм.
- Совместимость с ведущими зондовыми станциями – подходит для работы с современными автоматизированными системами тестирования.
Совместимость с неровными контактными площадками до 25 мкм, что позволяет проводить точные измерения даже на неоднородных поверхностях, снижая вероятность ошибок при тестировании.
Минимальное контактное сопротивление и низкие вносимые потери, обеспечивающие высокую точность и воспроизводимость измерений в радиочастотных и микроволновых измерениях.
Возможность работы в экстремальных температурных условиях от -60 до 200℃, что делает зонд универсальным инструментом для лабораторных исследований и промышленного производства в различных условиях эксплуатации.
Зонды Eoulu LF26-GSG представляют собой надежную и доступную альтернативу таким распространенным решениям как зонды серии ACP от FormFactor (Cascade Microtech), от MPI, от GGB Industries длядиапазонов до 26 ГГц. Если вы ищете, где купить измерительный зонд для СВЧ измерений на пластине, обратите внимание на серию Eoulu LF – она обеспечивает высокое качество измерений при меньшей стоимости. В сравнение с аналогами, эти зонды демонстрируют сопоставимые характеристики, что делает их привлекательным выбором для исследовательских лабораторий и производства.
| Параметр | Значение |
|---|---|
| Макс. частота | 26 ГГц |
| Вносимые потери @ 26 ГГц (GSG, 150 мкм, стандартное исполнение) | - 0.35 дБ (типовое) |
| Обратные потери @ 26 ГГц (GSG, 150 мкм, стандартное исполнение) | - 21.50 дБ (типовое) |
| Входной импеданс | 50 Ом |
| Максимальный DC ток | 3 А |
| Максимальное DC напряжение | 200 В |
| Максимальная входная мощность | не более 4 Вт @ 40 ГГц (стандартное исполнение) не более 7 Вт @ 40 ГГц ("High-power" исполнение) |
| Тип. контактное сопротивление | менее 10 мОм |
| Конфигурация | GSG |
| Шаг зонда | 50 - 1250 мкм |
| Тип. срок службы, циклы | >1 000 000 |
| Макс. температура | 200 °C |
| Мин. размер контактной площадки | 70 × 70 мкм |
| Материал наконечника зонда | Никелевый сплав |

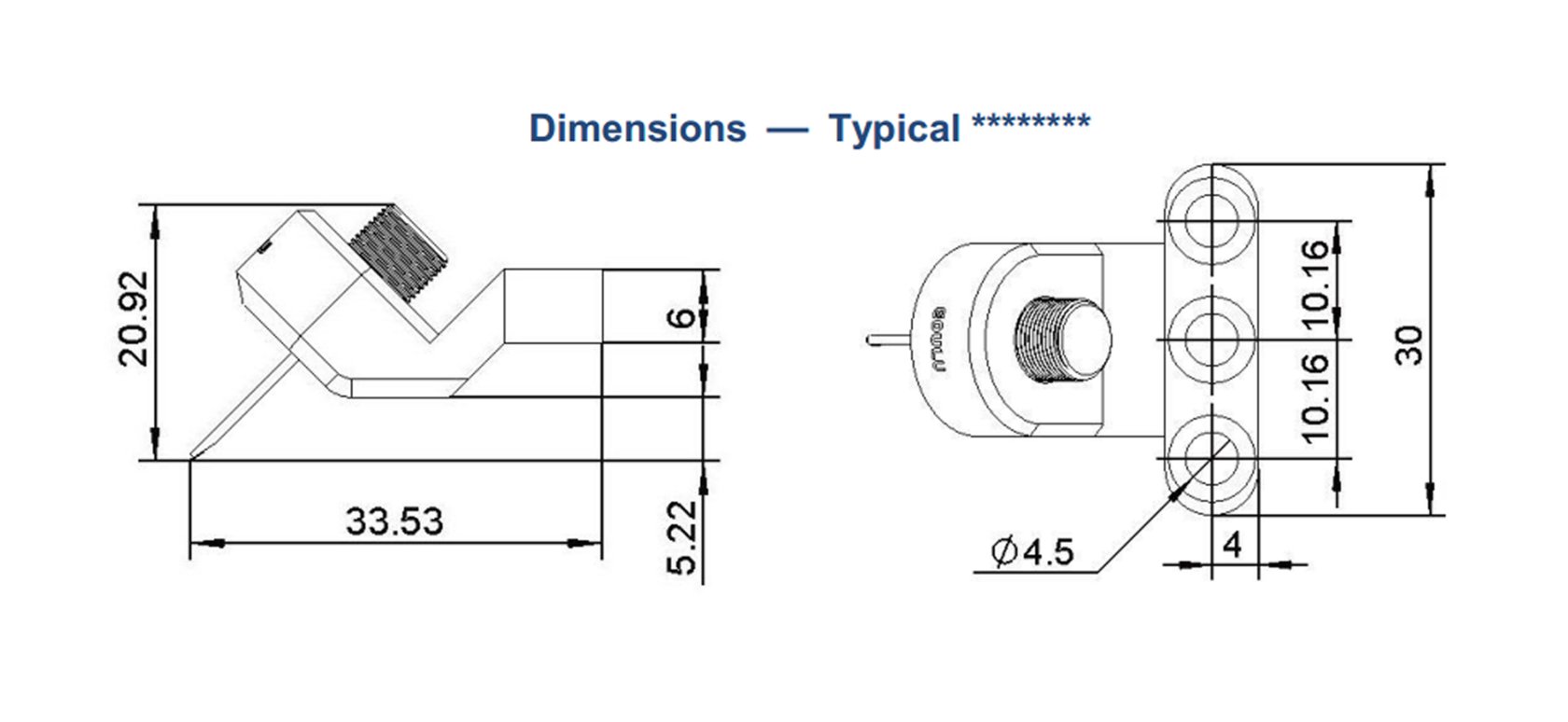

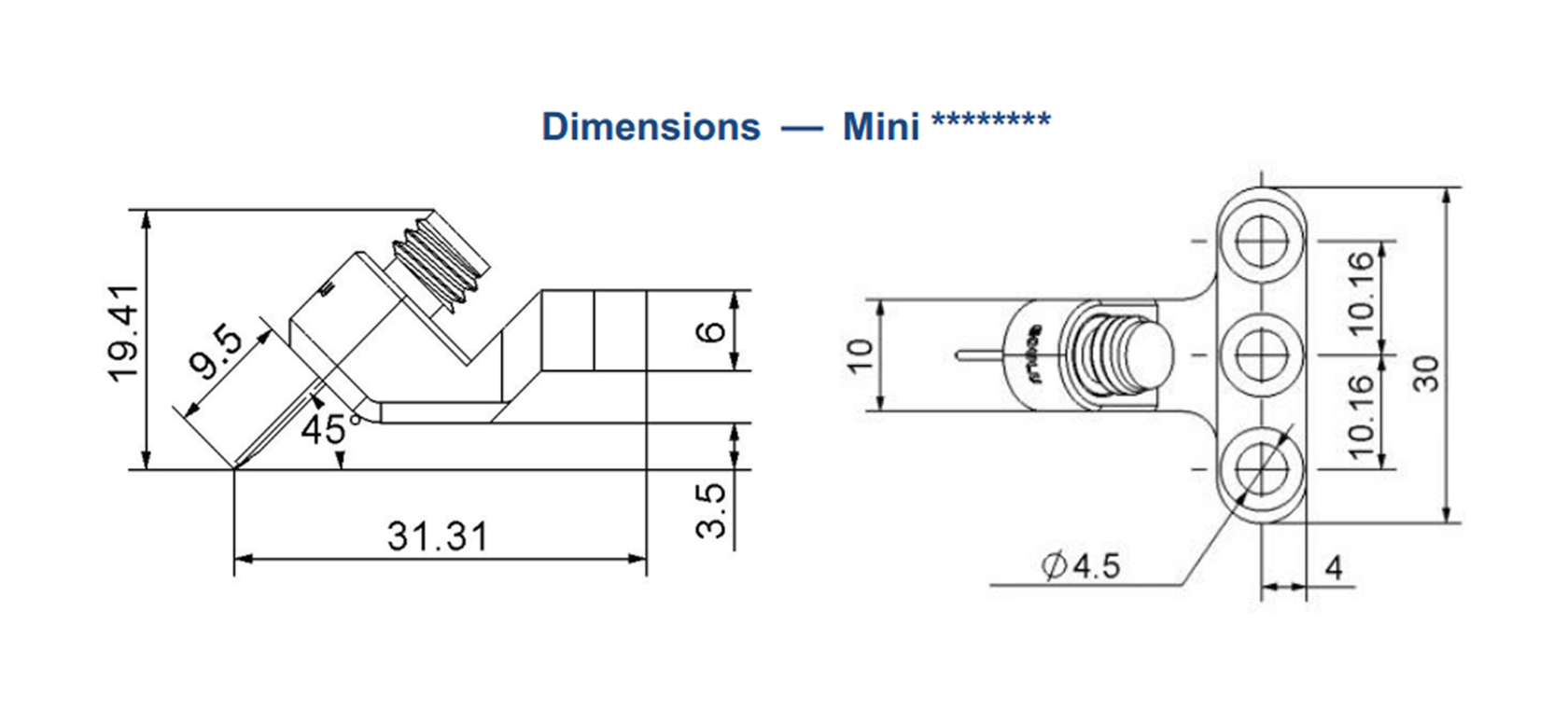

| Форма зонда | Typical/Mini/Slim |
| Тип разъема | 2.92 мм (розетка) |

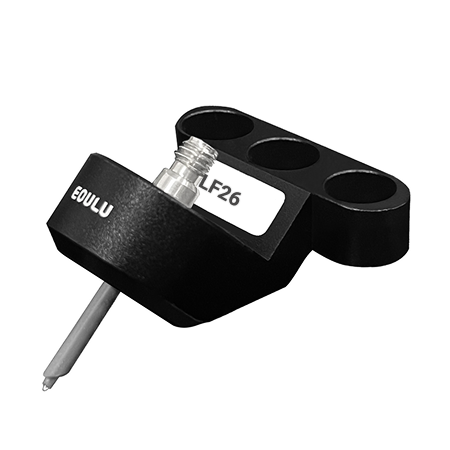

ВЧ зонд Eoulu LF26-GSG
2,2 Мб
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Компания Eoulu — китайский производитель высокоточного оборудования для тестирования полупроводников. Eoulu занимается разработкой зондовых станций, высокочастотных (ВЧ, RF) и постоянных (DC) пробников, проб-карт, а также программного обеспечения для автоматизации тестирования и обработки данных. Вся продукция компании отличается высокой точностью измерений и соответствует международным стандартам, включая SEMI и ISO.
