О товаре:
Волноводные ВЧ зонды предназначены для тестирования и измерений полупроводниковых устройств, работающих с миллиметровыми волнами или с частотами до 325 ГГц. Эти зонды обеспечивают максимальную точность измерения, стабильность сигнала и низкие потери, что делает их незаменимыми для тестирования ВЧ и СВЧ устройств, включая 5G, миллиметроволновые, терагерцовую электронику и нанотехнологии.
Волноводные ВЧ зонды предназначены для тестирования и измерений полупроводниковых устройств, работающих с миллиметровыми волнами или с частотами до 325 ГГц. Эти зонды обеспечивают максимальную точность измерения, стабильность сигнала и низкие потери, что делает их незаменимыми для тестирования ВЧ и СВЧ устройств, включая 5G, миллиметроволновые, терагерцовую электронику и нанотехнологии.
Актуальность цен и наличие уточняйте у менеджера
В корзину
В отличие от традиционных коаксиальных зондов, волноводные зонды обладают более низким коэффициентом затухания и лучшей повторяемостью измерений, особенно на высоких частотах от 90 ГГц до 325 ГГц. Они оптимизированы для низкого контактного сопротивления (<10 мОм), что снижает искажения сигнала и повышает надежность тестирования.
Области применения
► Волноводные зонды Eoulu Sky Series используются в следующих высокочастотных областях:
✔ Разработка и тестирование интегральных схем в миллиметроволновом диапазоне (5G, IoT, mmWave)
✔ Анализ и верификация параметров высокочастотных полупроводниковых приборов
✔ Тестирование радиочастотных усилителей, фильтров, антенн и смесителей
✔ Контроль характеристик устройств на уровне пластин
✔ Исследования в области терагерцовой электроники и субмиллиметровых волн
✔ Измерение параметров наноматериалов и новых технологических процессов
Эти зонды особенно востребованы в индустрии беспроводных технологий, в оборонных и аэрокосмических разработках, а также в научных лабораториях, изучающих ВЧ и СВЧ компоненты.
Различие конфигураций и их применение
Серия волноводных ВЧ зондов Eoulu Sky включает шесть моделей, каждая из которых предназначена для работы в определенном частотном диапазоне:
Ключевые особенности зондов
✔Широкий частотный диапазон: от 90 ГГц до 325 ГГц, что делает их универсальными для тестирования миллиметровых и субмиллиметровых волн.
✔ Минимальные коэффициенты отражения (-13 дБ) и затухания (до -5,5 дБ) — обеспечивают стабильную передачу сигнала.
✔ Прецизионные волноводные наконечники обеспечивают долговечность, стабильность и низкие шумы.
✔ Работа в расширенном температурном диапазоне (-60 °С до +200 °С) позволяет проводить тестирование в экстремальных условиях.
✔ Гибкость в выборе размеров контактной площадки — поддерживает шаг зондирования от 50 до 150 мкм.
✔ Интеграция с ведущими измерительными системами — возможность использования с Bias Tee и стандартными волноводными интерфейсами (WR-10, WR-8, WR-6 и др.).
Эти зонды создавались с учетом строгих требований инженерного сообщества для разработки, анализа и контроля качества интегральных схем, радиочастотных усилителей, фильтров, микрополосковых линий и терагерцовой электроники.
Дополнительные особенности конструкции
Области применения
► Волноводные зонды Eoulu Sky Series используются в следующих высокочастотных областях:
✔ Разработка и тестирование интегральных схем в миллиметроволновом диапазоне (5G, IoT, mmWave)
✔ Анализ и верификация параметров высокочастотных полупроводниковых приборов
✔ Тестирование радиочастотных усилителей, фильтров, антенн и смесителей
✔ Контроль характеристик устройств на уровне пластин
✔ Исследования в области терагерцовой электроники и субмиллиметровых волн
✔ Измерение параметров наноматериалов и новых технологических процессов
Эти зонды особенно востребованы в индустрии беспроводных технологий, в оборонных и аэрокосмических разработках, а также в научных лабораториях, изучающих ВЧ и СВЧ компоненты.
Различие конфигураций и их применение
Серия волноводных ВЧ зондов Eoulu Sky включает шесть моделей, каждая из которых предназначена для работы в определенном частотном диапазоне:
- WR-10, 75−110 ГГц — используется в тестировании низкочастотных mmWave-устройств, включая 5G, IoT и радиочастотные сенсоры.
- WR-8, 90−140 ГГц — предназначен для прецизионных измерений среднечастотных радиочастотных схем.
- WR-6, 110−170 ГГц — применяется для тестирования усилителей мощности, антенн и пассивных компонентов.
- WR-5, 140−220 ГГц — оптимальный выбор для высокочастотных исследований и нанотехнологий.
- WR-3.4, 170−260 ГГц — предназначен для изучения сверхвысокочастотных субмиллиметровых волн.
- WR-2.2, 220−325 ГГц — используется для измерений в области терагерцовой электроники и нанофотоники.
Ключевые особенности зондов
✔Широкий частотный диапазон: от 90 ГГц до 325 ГГц, что делает их универсальными для тестирования миллиметровых и субмиллиметровых волн.
✔ Минимальные коэффициенты отражения (-13 дБ) и затухания (до -5,5 дБ) — обеспечивают стабильную передачу сигнала.
✔ Прецизионные волноводные наконечники обеспечивают долговечность, стабильность и низкие шумы.
✔ Работа в расширенном температурном диапазоне (-60 °С до +200 °С) позволяет проводить тестирование в экстремальных условиях.
✔ Гибкость в выборе размеров контактной площадки — поддерживает шаг зондирования от 50 до 150 мкм.
✔ Интеграция с ведущими измерительными системами — возможность использования с Bias Tee и стандартными волноводными интерфейсами (WR-10, WR-8, WR-6 и др.).
Эти зонды создавались с учетом строгих требований инженерного сообщества для разработки, анализа и контроля качества интегральных схем, радиочастотных усилителей, фильтров, микрополосковых линий и терагерцовой электроники.
Дополнительные особенности конструкции
- Высокоточная юстировка наконечников для надежного контакта с тестируемым устройством.
- Минимальные паразитные влияния благодаря уникальной конструкции волноводного перехода.
- Механическая устойчивость для долговременного использования на автоматизированных тестовых станциях.
- Возможность адаптации для специфических задач — пользователь может выбрать шаг зондов, размер наконечника и тип соединителя.
Совместимость с неровными контактными площадками до 25 мкм, что позволяет проводить точные измерения даже на неоднородных поверхностях, снижая вероятность ошибок при тестировании.
Минимальное контактное сопротивление и коэффициент затухания, обеспечивающие высокую точность и воспроизводимость измерений в радиочастотных и микроволновых измерениях.
Возможность работы в экстремальных температурных условиях от -60 до 200°C, что делает зонд универсальным инструментом для лабораторных исследований и промышленного производства в различных условиях эксплуатации.
| Параметр | Значение |
|---|---|
| Частотный диапазон | 75 – 325 ГГц |
| Коннектор (волновод) | 90 ГГц: WR-12, 110 ГГц: WR-10, 140 ГГц: WR-8, 170 ГГц: WR-6, 220 ГГц: WR-5, 325 ГГц: WR-3 |
| Контактное сопротивление | < 10 мОм (одинаково для всех моделей) |
| Возвратные потери | 90–220 ГГц: ≥ 13 дБ, 325 ГГц: ≥ 12 дБ |
| Вносиммые потери | 90–140 ГГц: ≤ 3,0 дБ, 170 ГГц: ≤ 4,7 дБ, 220 ГГц: ≤ 5,2 дБ, 325 ГГц: ≤ 6,5 дБ |
| Температурный диапазон | -60 °С до +200 °С (одинаково для всех моделей) |
| Минимальный шаг контакта (GSG) | 50 мкм (одинаково для всех моделей) |
| Тип контактного соединения | GSG (все модели), GS и SG (опционально для некоторых конфигураций) |
| Максимальная подводимая мощность | 90–140 ГГц: до 1 Вт, 170–325 ГГц: до 0,5 Вт |
| Рабочее напряжение | -10 В до +10 В (все модели) |
| Материал корпуса и наконечника | Корпус: нержавеющая сталь; Наконечник: 50–75 мкм – медный сплав, 100–150 мкм – никелевый + медный сплав |
| Сопротивление утечки | > 10 ГОм (все модели) |
| Допустимая механическая нагрузка | До 1 г/контакт (рекомендуемая нагрузка) |
| Оптимальная рабочая высота зонда | 300–500 мкм (оптимальная настройка) |
| Максимальный постоянный ток | 500 мА (одинаково для всех моделей) |

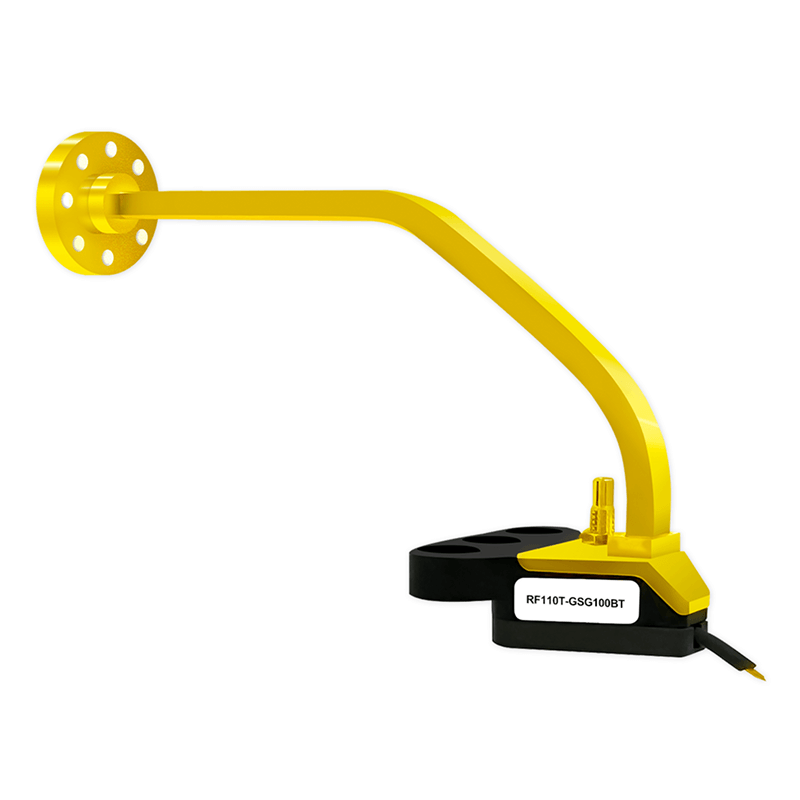

Волноводный ВЧ-зонд Eoulu
2,1 Мб
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Компания Eoulu — китайский производитель высокоточного оборудования для тестирования полупроводников. Eoulu занимается разработкой зондовых станций, высокочастотных (ВЧ, RF) и постоянных (DC) пробников, проб-карт, а также программного обеспечения для автоматизации тестирования и обработки данных. Вся продукция компании отличается высокой точностью измерений и соответствует международным стандартам, включая SEMI и ISO.
