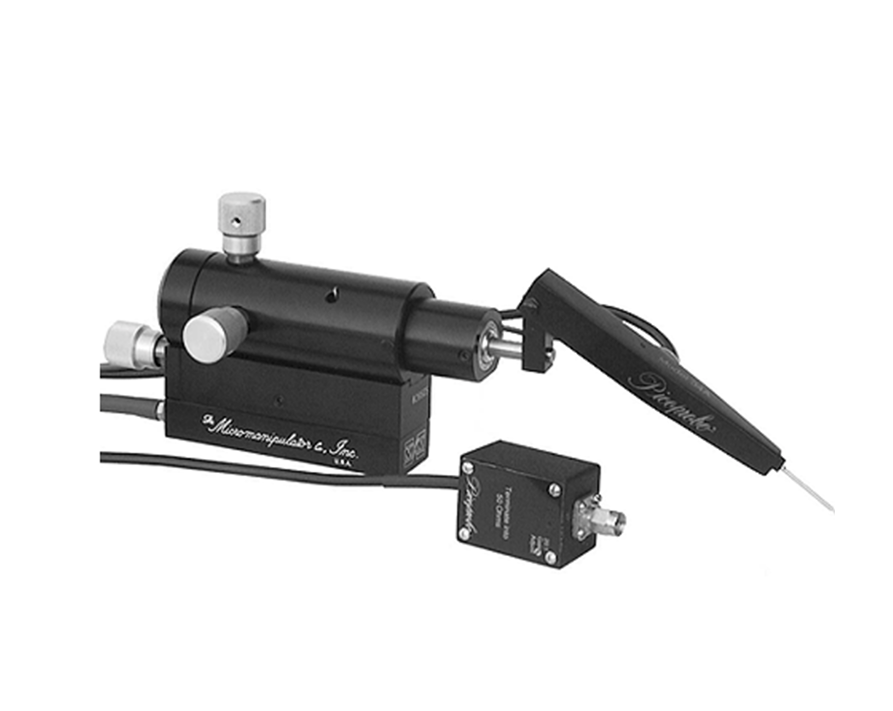

Picoprobe® Model 34A — активный зонд, спроектированный для работы в высокочастотных цепях с частотным диапазоном до 3 ГГц, входной ёмкостью 0.1 пФ и сопротивлением 10 MΩ. Обеспечивает затухание сигнала 20:1, время нарастания 120 пс и совместим с любыми микропозиционерами. Поддерживает замену наконечников из вольфрамовой проволоки.
Picoprobe® Model 34A от GGB Industries разработан для удовлетворения требований, предъявляемых при работе с современными высокочастотными электронными схемами. Он объединяет в себе:
• поддержку постоянного тока (DC),
• высокую точность и повторяемость измерений,
• а также надёжную работу в полосе частот до 3 ГГц (на уровне –3 дБ).
Время нарастания/спада сигнала составляет 120 пс при импульсе 5 В. Входной импеданс равен 10 MΩ, параллельно с 0.1 пФ, что обеспечивает минимальную нагрузку на измеряемую цепь.
Model 34A достигает своей полосы пропускания при использовании всего одного зондирующего контакта, что существенно упрощает доступ к внутренним узлам схем без потери производительности. Зонд питает стандартный источник питания Picoprobe® Power Supply. Оснащается сменными наконечниками из вольфрамовой проволоки разного диаметра и формы.
Особенности и преимущества
• Частотный диапазон: DC до 3 ГГц
• Время нарастания 120 пс (при 5 В)
• Входной импеданс: 10 MΩ / 0.1 пФ
• Затухание 20:1 при 50-омном входе
• Одноконтактное подключение: удобно при работе с внутренними узлами
• Совместимость с любыми зондовыми станциями и микропозиционерами
• Сменные наконечники с высокой точностью
• Стандартное питание от блока Picoprobe®
| Артикул | Диаметр | Радиус | Тип корпуса |
|---|---|---|---|
| 34A-4-10 | 10 мкм | < 0.1 мкм |
|
| 34A-4-22 | 22 мкм | < 1.0 мкм | |
| 34A-4-35 | 35 мкм | < 2.0 мкм | |
| 34A-4-60 | 60 мкм | < 3.0 мкм | |
| 34A-4-125 | 125 мкм | < 5.0 мкм |
| Параметр | Значение |
|---|---|
| Тип | Активный зонд |
| Частотный диапазон | DC – 3 ГГц |
| Входная ёмкость | 0.1 пФ |
| Входное сопротивление | 10 MΩ |
| Время нарастания / спада | 120 пс (при 5 В) |
| Рабочий диапазон напряжений | –7 В … +10 В |
| Линейность | 0.5 % |
| Точность усиления | ±3 % |
| Затухание | 20:1 (при 50 Ом входе) |
| Питание | Picoprobe® Power Supply |
| Совместимость | Любой микропозиционер |
