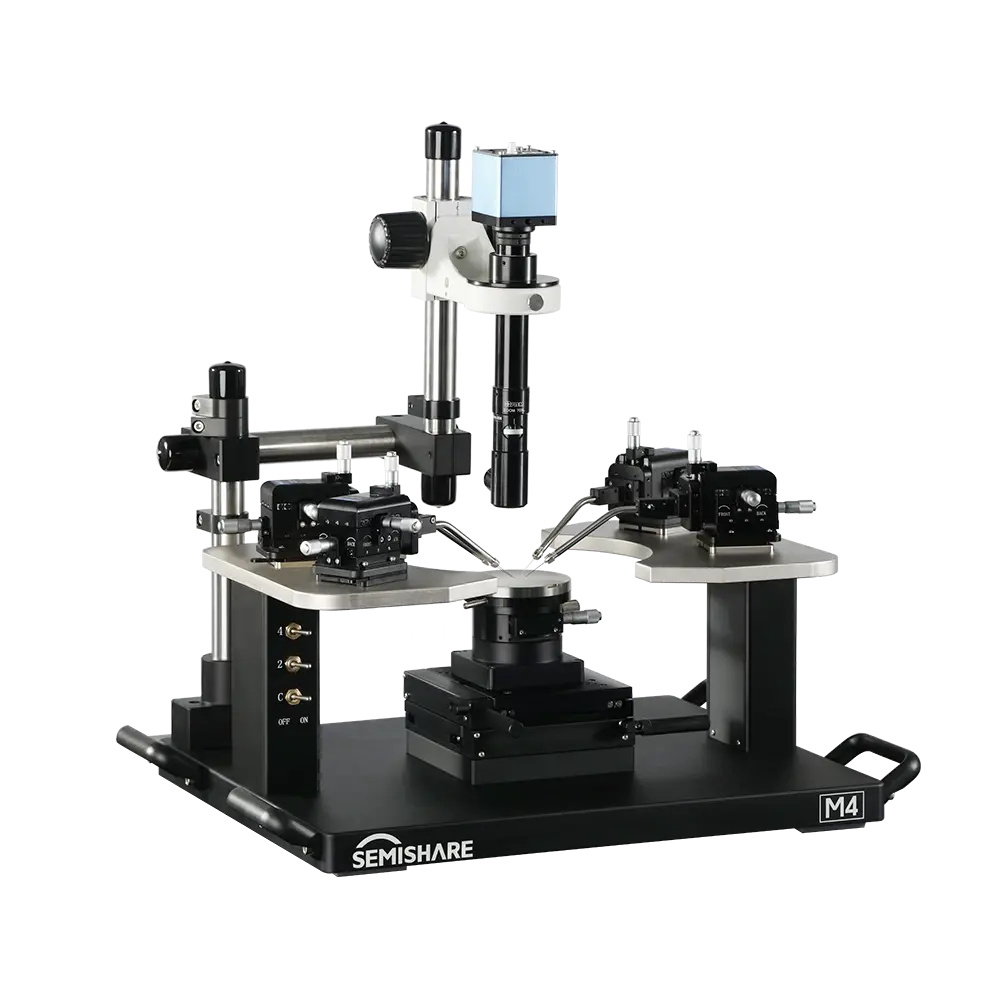

Зондовая станция Semishare M4 проста в использовании, легкая и компактная, занимает минимум пространства и легко транспортируется. Это экономичная модель, идеально подходящая для проведения учебных экспериментов в колледжах и университетах. Серия M отлично подходит для испытательных устройств с контактной точкой более 30 мкм и поддерживает работу с пластинами диаметром до 4 дюймов.

Преимущества:
• Модульность: благодаря модульной конструкции UPStartTM клиенты могут настраивать оборудование в соответствии с текущими потребностями тестирования. Доступны различные конфигурации, включая патроны, иглодержатели, приспособления, зонды, микроскопы и другие компоненты.
• Защита и точное позиционирование: оснащена закрытой мобильной платформой, защищенной от пыли и неправильного использования, что обеспечивает долговечность. Использует прецизионный винтовой привод с линейным перемещением и конструкцией без люфта, что гарантирует высокую точность позиционирования.
• Стабильная опора: поддерживает адаптивную сейсмоизоляционную основу POMaterTM с использованием специальных материалов для повышения устойчивости и стабильности испытаний.

Применение:
Оборудование может использоваться для различных исследований постоянного тока, ВЧ-радиочастот до 67 ГГц, MEMS и других тестовых приложений.

Платформа:
Перемещение по оси X-Y: 100*100 мм
Точность перемещения:10μm
Тета-маршрут: поворот на 360° (грубая регулировка); диапазон точной регулировки ±8°, точность точной регулировки 0,002°
Подъем патрона: N/A
Быстрое извлечение патрона: N/A
Способ управления: привод с маленькой ручкой.

Микропозиционер:
Размер (Д * Ш): 540мм*310мм;
Расстояние от патрона до платформы: 8 мм (верхняя поверхность патрона и нижняя поверхность микропозиционера);
Количество: можно разместить до 6 контактов (DC×6/RF×4, DC×2);
Подъемник микропозиционера: N/A;
Фиксация микропозиционера: магнитная адсорбция или вакуумная адсорбция.

Оптические свойства:
Технические характеристики микроскопа: стандартный стереомикроскоп (дополнительный видеомикроскоп);
Увеличение:  16~100X
Пиксель CCD: 3 вида CCD опционально: 200 Вт (цифровой) / 500 Вт (цифровой) / 650 Вт (цифровой);
Управление микроскопом: управление рамкой фокусировки микроскопа можно поворачивать на 360 градусов; ось Z: 50,8 мм
Точность перемещения микроскопа: N/A;
Способ переключения линз: N/A.

Технические характеристики зонда:
Перемещение по оси X-Y-Z: 12мм-12мм-12мм
Механическая точность: 10μm/2μm/0.7μm
Точность утечки: коаксиальный 1 пА/В при 25°C; трехосный 100fA/В при 25°C; трехосный 10 пА при 3 кВ при 25°C, условия испытания: заземленная экранированная сухая среда (точка росы воздуха ниже -40°C)
Форма интерфейса: “банан” (штеккер) / зажим “крокодил” / коаксиальный/трехосный интерфейс.
